Bộ phanh hãm động cơ DOLD BI 9023 60A chính hãng Đức giá tốt

Thiết bị phanh hãm động cơ điện tử DOLD BI 9023 Series (tiếng Đức: Bremsgerät / tiếng Anh: Electronic Motor Brake Relay / DC Injection Braking Unit) là dòng thiết bị điều khiển và bảo vệ an toàn truyền động cao cấp, được nghiên cứu và phát triển bởi tập đoàn danh tiếng E. DOLD & SÖHNE GmbH & Co. KG tại Germany. Trong thực tế sản xuất công nghiệp, các dòng máy móc có momen quán tính lớn như đĩa cưa gỗ, cánh văng máy ly tâm, trục lô cán, bánh đà máy dập hay tang trống máy nghiền thường tiếp tục quay tự do theo quán tính từ vài chục giây cho đến hàng chục phút sau khi ngắt nguồn cấp điện. Quán tính quay tự do này tiềm ẩn rủi ro tai nạn lao động nghiêm trọng cho công nhân vận hành, làm tăng thời gian chờ đợi thay phôi và gây hao mòn nghiêm trọng các cụm má phanh ma sát cơ khí truyền thống do ma sát sinh nhiệt quá lớn.

Dòng sản phẩm DOLD BI 9023 giải quyết triệt để vấn đề trên bằng phương pháp hãm động năng thông minh thông qua việc bơm dòng điện một chiều trực tiếp vào các cuộn dây stato của động cơ xoay chiều không đồng bộ (DC Injection Braking). Ngay sau khi contactor cấp nguồn động lực ngắt ra, thiết bị BI 9023 sẽ tự động kích hoạt bộ thyristor bán dẫn công suất cao để bơm một dòng điện DC điều khiển vào stato động cơ. Dòng điện một chiều này lập tức tạo ra một từ trường đứng yên không đổi trong khe hở không khí, sinh ra mô-men hãm ngược cực mạnh tác động trực tiếp lên trục rotor đang quay, ép động cơ dừng lại một cách nhanh chóng, êm ái và an toàn tuyệt đối chỉ trong vài giây. Vì toàn bộ quá trình hãm được thực hiện hoàn toàn thông qua tương tác điện từ trường, thiết bị giúp triệt tiêu hoàn toàn sự mài mòn cơ học, không tạo bụi phanh, không sinh tiếng rít kim loại và không đòi hỏi chi phí bảo dưỡng định kỳ như các hệ thống phanh ma sát cơ điện truyền thống.

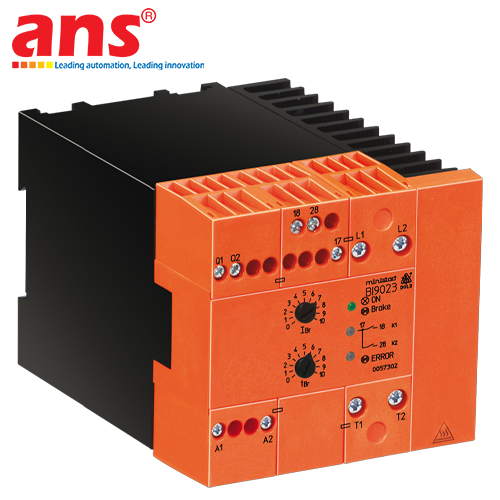

Thiết bị sở hữu khả năng chịu dòng hãm đỉnh cực đại lên tới 60A, cho phép điều khiển dừng các động cơ công suất trung bình và lớn. Trên mặt trước của thiết bị trang bị các chiết áp xoay tinh chỉnh riêng biệt: chiết áp chỉnh cường độ dòng hãm (Braking Current IB) và chiết áp chỉnh thời gian duy trì dòng hãm (Braking Time tB), giúp kỹ sư dễ dàng hiệu chuẩn quá trình dừng máy sao cho vừa đạt tốc độ dừng tối ưu, vừa không gây sốc giật cho hệ thống truyền động bánh răng, trục khớp nối và dây đai.

Bài viết tổng hợp đầy đủ 7 mã cấu hình chuyên dụng thuộc dòng DOLD BI 9023, đáp ứng đa dạng yêu cầu cấp nguồn và ứng dụng:
1. BI9023 UH AC115V+AC230V+DC24V 60A (2AC 200-480V, 1-20s): Phiên bản chuẩn hỗ trợ dải điện áp động lực 2AC 200-480V, thời gian hãm 1-20s, tích hợp nguồn điều khiển đa dải AC 115V / AC 230V / DC 24V linh hoạt.
2. BI9023 UH AC400V 60A (2AC 200-480V, 1-20s): Phiên bản chuẩn sử dụng trực tiếp nguồn điều khiển xoay chiều AC 400V đồng bộ với điện áp lưới công nghiệp.
3. BI9023/300 AC400V 60A (2AC 200-480V, 1-20s): Phiên bản biến thể /300 chuyên dụng với mạch điều khiển tối ưu hóa chu kỳ đóng cắt cao, nguồn cấp điều khiển AC 400V.
4. BI9023/100 UH AC115V+230V+DC24V 60A (2AC 200-480V, 1-30s): Phiên bản mở rộng dải thời gian hãm lên đến 30 giây (1-30s), tích hợp nguồn điều khiển đa điện áp AC 115V/230V/DC 24V, chuyên dụng cho các tải có quán tính cực lớn (bánh đà nặng, lồng ly tâm).
5. BI9023/100 UH AC400V 60A (2AC 200-480V, 1-30s): Phiên bản dải thời gian hãm mở rộng 1-30 giây với nguồn nuôi điều khiển AC 400V.
6. BI9023/200 UH AC400V 60A (2AC 200-480V, 1-30s): Phiên bản nâng cao mã /200 tích hợp khóa liên động bảo vệ và ngõ ra giám sát an toàn chuyên biệt, thời gian hãm 1-30s, nguồn nuôi AC 400V.
7. BI9023 UH AC115V+AC230V+DC24V 60A (2AC 30-100V, 1-20s): Phiên bản đặc biệt chuyên dùng cho các hệ thống động lực điện áp thấp 2AC 30-100V (động cơ điện áp an toàn, thiết bị thí nghiệm), thời gian hãm 1-20s, nguồn điều khiển đa dải AC 115V/230V/DC 24V.

Sản phẩm được thiết kế trong khối vỏ công nghiệp chuẩn module gắn trên thanh ray DIN-rail 35mm hoặc bắt vít khung tủ, trang bị cầu đấu công suất dòng cao và hệ thống đèn LED chẩn đoán trạng thái vận hành trực quan. Thiết bị đáp ứng đầy đủ các tiêu chuẩn an toàn máy móc khắt khe của Châu Âu như EN ISO 13849-1, EN 60204-1, EN 60947-4-2, là giải pháp nâng cấp an toàn dừng khẩn bắt buộc cho các xưởng chế biến gỗ, nhà máy dệt, xưởng cơ khí chế tạo và dây chuyền cán thép hiện đại.

• Hãng sản xuất: DOLD (E. DOLD & SÖHNE GmbH & Co. KG)
• Nguồn gốc xuất xứ: Germany (Đức)
• Dòng sản phẩm (Series): BI 9023
• Tên gọi kỹ thuật: Thiết bị phanh hãm động cơ điện tử một chiều (Bremsgerät / DC Injection Motor Brake Unit)
• Dòng điện hãm định mức tối đa (Braking Current): 60 A
• Danh sách các mã sản phẩm tích hợp trong bài viết:
  - BI9023 UH AC115V+AC230V+DC24V 60A (2AC 200-480V, 1-20s)
  - BI9023 UH AC400V 60A (2AC 200-480V, 1-20s)
  - BI9023/300 AC400V 60A (2AC 200-480V, 1-20s)
  - BI9023/100 UH AC115V+230V+DC24V 60A (2AC 200-480V, 1-30s)
  - BI9023/100 UH AC400V 60A (2AC 200-480V, 1-30s)
  - BI9023/200 UH AC400V 60A (2AC 200-480V, 1-30s)
  - BI9023 UH AC115V+AC230V+DC24V 60A (2AC 30-100V, 1-20s)
• Điện áp mạch động lực (Operating Voltage UN):
  - Dải điện áp tiêu chuẩn: 2AC 200 ... 480 V ± 10%
  - Dải điện áp thấp đặc biệt: 2AC 30 ... 100 V ± 10%
• Tần số hoạt động mạng điện: 50 / 60 Hz
• Điện áp nguồn điều khiển phụ trợ (Control Voltage UH):
  - Phiên bản đa điện áp: AC 115 V / AC 230 V / DC 24 V (tùy chọn kết nối)
  - Phiên bản AC 400V: AC 400 V ± 10%
• Nguyên lý phanh hãm: Bơm dòng một chiều (DC Injection) trực tiếp vào stato động cơ, không mài mòn cơ học
• Dải điều chỉnh dòng hãm (Braking Current IB): Điều chỉnh vô cấp từ 10% đến 100% dòng định mức (lên đến 60A)
• Dải điều chỉnh thời gian hãm (Braking Time tB):
  - Dòng tiêu chuẩn và bản /300: 1 ... 20 giây (tinh chỉnh qua biến trở)
  - Bản mở rộng /100 và /200: 1 ... 30 giây (tinh chỉnh qua biến trở)
• Chu kỳ đóng cắt hãm (Duty cycle): Tối ưu hóa chu kỳ hãm liên tục theo hệ số làm việc công nghiệp
• Tiếp điểm đầu ra điều khiển liên động: Tiếp điểm rơ le ngắt contactor động lực và khóa an toàn
• Đèn chỉ thị trạng thái LED: LED báo nguồn cấp điều khiển và LED báo trạng thái đang thực hiện chu trình hãm (Braking active)
• Cơ chế lắp đặt: Gá thanh ray tiêu chuẩn DIN-rail 35 mm (theo IEC/EN 60715) hoặc bắt vít cố định lên tấm panel
• Cầu đấu dây: Cầu đấu bắt vít chuyên dụng chịu dòng tải cao 60A, chống tuột dây
• Cấp bảo vệ (Protection class): Vỏ ngoài IP40, cụm cầu đấu dây IP20 (theo IEC/EN 60529)
• Dải nhiệt độ môi trường làm việc: 0°C đến +45°C
• Tiêu chuẩn chất lượng đáp ứng: EN ISO 13849-1, EN 60204-1, EN 60947-4-2, CE
• Ứng dụng phổ biến: Máy cưa gỗ, máy cưa vòng, máy bào, máy ly tâm công nghiệp, máy trộn, máy mài, máy dệt và băng tải tải trọng lớn
