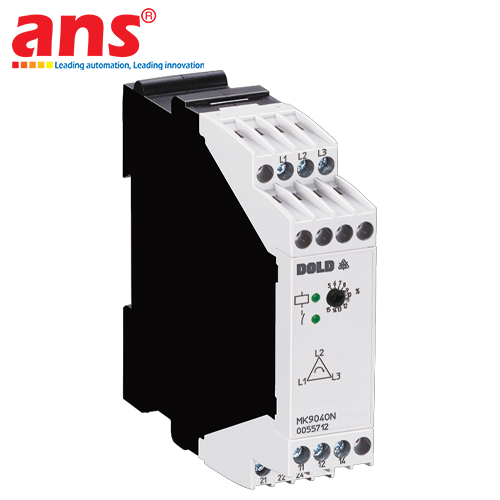

Rơ le giám sát bất đối xứng pha DOLD MK9040N.12 chính hãng Đức giá tốt

Rơ le giám sát bất đối xứng và thứ tự pha DOLD MK9040N.12 Series (tiếng Đức: Asymmetrierelais / tiếng Anh: Asymmetry and Phase Sequence Relay) là dòng thiết bị kiểm soát bảo vệ an toàn điện thông minh thuộc họ sản phẩm VARIMETER danh tiếng, được nghiên cứu và chế tạo bởi tập đoàn E. DOLD & SÖHNE GmbH & Co. KG tại Germany. Trong mạng điện xoay chiều 3 pha 400V công nghiệp, hiện tượng mất cân bằng pha (bất đối xứng biên độ điện áp hoặc lệch góc pha) là một trong những nguyên nhân hàng đầu gây hư hỏng thiết bị tải. Hiện tượng này thường phát sinh do sự phân bổ tải một pha không đồng đều, sự suy giảm cách điện của máy biến áp nguồn hoặc sự cố tiếp xúc tại các mối nối. Ngay cả khi độ lệch pha chỉ từ 2% đến 3%, dòng điện ngược sinh ra trong lòng động cơ có thể tăng vọt gấp 6 đến 10 lần, sinh ra nhiệt lượng cực lớn làm phá hủy lớp men cách điện của cuộn dây stato, suy giảm mô-men xoắn hữu ích và gây cháy động cơ trong thời gian ngắn.

Dòng thiết bị DOLD MK9040N.12 được thiết kế để giải quyết triệt để vấn đề này nhờ tích hợp thuật toán phân tích liên tục góc pha và biên độ điện áp. Thiết bị kết hợp đồng thời 3 chức năng bảo vệ cốt lõi trong một thân vỏ duy nhất: giám sát độ bất đối xứng điện áp, phát hiện tức thời hiện tượng mất pha (ngay cả khi động cơ đang quay sinh ra điện áp cảm ứng hồi tiếp đánh lừa các rơ le thông thường), và xác nhận đúng thứ tự pha nhằm ngăn chặn chiều quay ngược nguy hiểm của các cơ cấu truyền động cơ khí. Thiết bị sở hữu bề rộng module siêu mỏng chỉ 22.5 mm chuẩn DIN-rail, cấu hình tiếp điểm ".12" với 2 cặp tiếp điểm chuyển đổi độc lập (2 C/O) chịu dòng công nghiệp cao, đi kèm hệ thống đèn LED đa sắc trực quan hiển thị tức thì trạng thái vận hành và các mã lỗi đường dây.

Bài viết tổng hợp đầy đủ 5 phiên bản chuyên biệt của dòng MK9040N.12 nhằm đáp ứng mọi yêu cầu kỹ thuật khắt khe của hệ thống:
1. DOLD MK9040N.12/821 3AC 400V 50/60Hz (Tv an = 1 - 10s): Phiên bản tích hợp thời gian trễ tác động đóng (Ansprechverzögerung / Operate delay) điều chỉnh từ 1 đến 10 giây. Tính năng này giúp loại trừ các cảnh báo giả do sụt áp thoáng qua hoặc nhiễu dao động lưới trong quá trình khởi động các phụ tải công suất lớn.
2. DOLD MK9040N.12/010 3AC 400V 50/60Hz (Tv = 0.5 - 10s): Phiên bản tích hợp thời gian trễ ngắt nhả (Rückfallverzögerung / Release delay) điều chỉnh từ 0.5 đến 10 giây. Thiết bị duy trì tiếp điểm ổn định khi lưới điện xuất hiện các dao động ngắn hạn, ngăn ngừa việc đóng ngắt contactor liên tục gây hại cho động cơ.
3. DOLD MK9040N.12/011 3AC 400V 50/60Hz (Tv = 0.5 - 10s): Phiên bản cải tiến thời gian trễ với tính năng quản lý lỗi mở rộng, tối ưu hóa mạch đo lường và phản hồi nhanh chóng trước sự cố mất pha hoàn toàn.
4. DOLD MK9040N.12PC/011 3AC 400V 50/60Hz (Tv = 0.5 - 10s): Phiên bản cao cấp trang bị công nghệ cầu đấu cắm rút kẹp lò xo đàn hồi (Pluggable Cage Clamp terminals - PC). Cơ cấu này mang lại khả năng chống rung động cơ học tuyệt đối, không lo lỏng ốc sau thời gian dài vận hành, đồng thời cho phép rút nguyên khối cầu đấu để thay thế hoặc bảo trì thiết bị trong vài giây mà không cần tháo từng sợi dây điện.
5. DOLD MK9040N.12PS/011 3AC 400V 50/60Hz (Tv = 0.5 - 10s): Phiên bản cao cấp trang bị công nghệ cầu đấu cắm rút bắt vít (Pluggable Screw terminals - PS), kết hợp giữa sự quen thuộc của thao tác siết ốc truyền thống với sự tiện lợi tối đa của kết cấu cắm rút khi bảo dưỡng tủ điện.

Sản phẩm đạt các chứng nhận an toàn quốc tế khắt khe như IEC/EN 60255, DIN VDE 0435, là giải pháp bảo vệ lý tưởng cho các nhà máy hóa chất, xi măng, luyện kim, trạm bơm nước thải, hệ thống điều hòa không khí trung tâm HVAC và các dây chuyền sản xuất tự động hóa hiện đại.

• Hãng sản xuất: DOLD (E. DOLD & SÖHNE GmbH & Co. KG)
• Nguồn gốc xuất xứ: Germany (Đức)
• Dòng sản phẩm (Series): VARIMETER MK 9040N
• Cấu hình tiếp điểm (Code): .12 (2 tiếp điểm chuyển đổi độc lập - 2 C/O contacts)
• Tên gọi kỹ thuật: Rơ le giám sát bất đối xứng và thứ tự pha (Asymmetrierelais / Asymmetry Relay)
• Các phiên bản model tích hợp trong bài:
  - DOLD MK9040N.12/821 (Trễ tác động đóng Tv an = 1 - 10s, cầu đấu cố định)
  - DOLD MK9040N.12/010 (Trễ nhả Tv = 0.5 - 10s, cầu đấu cố định)
  - DOLD MK9040N.12/011 (Trễ Tv = 0.5 - 10s mở rộng, cầu đấu cố định)
  - DOLD MK9040N.12PC/011 (Trễ Tv = 0.5 - 10s, cầu đấu cắm rút kẹp lò xo PC)
  - DOLD MK9040N.12PS/011 (Trễ Tv = 0.5 - 10s, cầu đấu cắm rút bắt vít PS)
• Điện áp đo lường định mức (Nominal Voltage UN): 3AC 400 V
• Tần số hoạt động: 50 / 60 Hz
• Chức năng giám sát:
  - Bất đối xứng điện áp 3 pha (Voltage asymmetry / unbalance)
  - Mất pha hoàn toàn (Phase failure, bao gồm cả mất pha có điện áp hồi tiếp)
  - Giám sát đúng thứ tự pha (Phase sequence)
• Dải cài đặt ngưỡng bất đối xứng: Điều chỉnh vô cấp từ 5% đến 15% thông qua chiết áp mặt trước
• Đặc tính thời gian trễ (Time delay Tv):
  - Bản /821: Thời gian trễ đóng Tv an = 1 ... 10 giây
  - Bản /010, /011, PC/011, PS/011: Thời gian trễ nhả Tv = 0.5 ... 10 giây
• Cấu hình tiếp điểm đầu ra: 2 tiếp điểm chuyển đổi (2 C/O contacts)
• Khả năng chịu tải tiếp điểm: AC-15: 3A / AC 230V; DC-13: 2A / DC 24V (theo chuẩn IEC/EN 60947-5-1)
• Công nghệ đấu nối dây:
  - Bản chuẩn (.12): Cầu đấu bắt vít cố định hộp kẹp tiêu chuẩn
  - Bản PC (.12PC): Cầu đấu cắm rút kẹp lò xo (Pluggable Cage Clamp) chống rung lắc
  - Bản PS (.12PS): Cầu đấu cắm rút vặn vít (Pluggable Screw terminals)
• Đèn chỉ thị LED: Hiển thị trạng thái nguồn bình thường và trạng thái lỗi bất đối xứng / mất pha / ngược pha
• Kích thước module (Rộng x Cao x Sâu): 22.5 x 90 x 97 mm (Chuẩn vỏ MK siêu mỏng)
• Cơ chế lắp đặt: Gá thanh ray tiêu chuẩn DIN-rail 35 mm (theo IEC/EN 60715)
• Cấp bảo vệ (Enclosure rating): Vỏ ngoài IP40, cụm cầu đấu dây IP20 (theo IEC/EN 60529)
• Dải nhiệt độ môi trường làm việc: -20°C đến +60°C
• Tiêu chuẩn đáp ứng: IEC/EN 60255, IEC/EN 60947-5-1, DIN VDE 0435, CE
• Ứng dụng phổ biến: Động cơ xoay chiều 3 pha, máy nén khí trục vít, chiller HVAC, trạm bơm, cẩu trục và băng chuyền
