Rơ le giám sát dòng rò Type A DOLD IL 5882.12/002 chính hãng Đức giá tốt

Rơ le giám sát dòng rò vi sai Type A DOLD IL 5882.12/002 Series (tiếng Đức: Differenzstromwächter Typ A / tiếng Anh: Residual Current Monitor Type A - RCM) là thiết bị đo lường và bảo vệ an toàn điện thông minh chuẩn mực cao thuộc dòng VARIMETER RCM danh tiếng, được nghiên cứu và chế tạo bởi tập đoàn E. DOLD & SÖHNE GmbH & Co. KG tại Germany. Trong công tác quản lý và vận hành hệ thống điện hiện đại, việc duy trì tính liên tục của nguồn cấp điện đóng vai trò sống còn đối với các dây chuyền sản xuất công nghiệp, trung tâm dữ liệu và tòa nhà thương mại. Khác với các thiết bị đóng ngắt bảo vệ rò điện truyền thống (như ELCB hoặc RCCB) vốn sẽ cắt nguồn điện đột ngột ngay khi dòng rò chạm ngưỡng sự cố gây ngừng trệ toàn bộ hoạt động sản xuất, rơ le giám sát dòng rò DOLD IL 5882 thực hiện nhiệm vụ giám sát liên tục tình trạng cách điện của mạng lưới điện đối với đất theo tiêu chuẩn quốc tế IEC/EN 62020. Thiết bị phát hiện và cảnh báo sớm các dòng rò suy giảm cách điện ngay từ giai đoạn manh nha mà không làm gián đoạn nguồn cấp điện, giúp đội ngũ kỹ sư bảo trì chủ động xử lý sự cố trước khi xảy ra ngắn mạch, phóng hồ quang hoặc hỏa hoạn nghiêm trọng.

Dòng thiết bị IL 5882 đạt tiêu chuẩn phân loại Type A theo tiêu chuẩn IEC/TR 60755, có khả năng phát hiện chuẩn xác cả dòng rò xoay chiều sin thuần túy (AC) lẫn dòng điện một chiều xung (Pulsating DC) trong dải tần số làm việc rộng từ 20 Hz đến 2000 Hz. Thiết bị hoạt động kết hợp với các biến dòng đo vi sai lắp ngoài chuyên dụng của DOLD như dòng xỏ dây nguyên khối ND 5016, ND 5019 hoặc biến dòng dạng kẹp tách lõi ND 5014 (thuận tiện cho việc lắp đặt bổ sung vào các hệ thống tủ điện đang vận hành mà không cần tháo rời cáp động lực). Tất cả các dây pha và dây trung tính của mạng điện cần giám sát đều được luồn qua tâm của biến dòng (ngoại trừ dây nối đất bảo vệ PE). Mạch vi xử lý bên trong sẽ tính toán tổng vector dòng điện; khi lớp cách điện của cáp bị lão hóa, ẩm ướt hoặc rò rỉ cơ học, dòng vi sai sinh ra sẽ được thiết bị nhận diện ngay lập tức với thời gian phản hồi cực nhanh từ 10 đến 30 ms.

Điểm đặc trưng vượt trội của biến thể mã đuôi ".12/002" nằm ở cấu hình tiếp điểm đầu ra: thiết bị được trang bị 2 cặp tiếp điểm chuyển đổi độc lập (2 Changeover Contacts - 2 C/O) chuyên dụng đồng thời cho mạch báo động chính (Alarm) mà không sử dụng tiếp điểm cảnh báo sớm (No Prewarning). Thiết kế này mang lại sự linh hoạt tối đa cho các hệ thống tủ điều khiển cần kích hoạt song song 2 kênh cảnh báo độc lập khi dòng rò vượt ngưỡng (ví dụ: một tiếp điểm gửi tín hiệu về hệ thống SCADA/PLC và một tiếp điểm kích hoạt còi/đèn báo khẩn cấp hoặc liên động cắt cuộn shunt trip của máy cắt). Ngoài ra, thiết bị hỗ trợ tính năng chọn lựa giữa chế độ tự phục hồi (Auto Reset) và chế độ lưu nhớ lỗi (Manual Reset qua cầu nối ngoài X1/X2), tính năng phát hiện đứt dây kết nối biến dòng (Broken wire detection), cùng thời gian trễ tác động tùy chỉnh lên đến 5 giây (tv = 0 - 5s) giúp loại bỏ các hiện tượng ngắt mạch giả do xung dòng nạp điện dung thoáng qua khi đóng điện tải nặng.

Bài viết tổng hợp đầy đủ 2 phiên bản định mức dòng rò của mã IL 5882.12/002:
1. DOLD IL5882.12/002 ACDC24-230V 10A tv=5S: Phiên bản hỗ trợ 9 cấp ngưỡng dòng rò cài đặt từ 10 mA đến 10 A (0.01A - 10A), tối ưu cho các nhánh phân phối vừa và nhỏ, máy móc cơ khí chính xác và hệ thống điều khiển tự động.
2. DOLD IL5882.12/002 ACDC24-230V 30A tv=5S (Mã đặt hàng: 0065519): Phiên bản mở rộng dải đo dòng rò công suất lớn với 9 cấp cài đặt từ 10 mA đến 30 A (0.01A - 30A), lý tưởng cho các tủ tổng MSB, trạm biến áp, cụm động cơ tải nặng và các phân xưởng có chiều dài tuyến cáp lớn với dòng rò dung ký sinh tự nhiên cao.

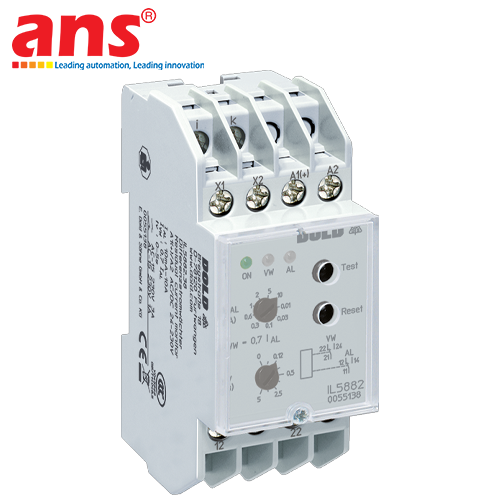

Thiết kế phần cứng của dòng IL 5882 được tối ưu hóa theo tiêu chuẩn DIN 43880 với chiều sâu chỉ 63 mm, bề rộng siêu mỏng 35 mm (tương đương chuẩn 2 module tép / 2 TE) và các cầu đấu dây bố trí ở phần dưới thân vỏ, cho phép lắp đặt phẳng hoàn hảo trong các tủ phân phối hạ thế kiểu mô-đun cùng các aptomat MCB. Nguồn nuôi phụ trợ dải rộng toàn năng AC/DC 24-230V tương thích với hầu hết các cấp nguồn điện lưới công nghiệp. Mặt trước trang bị nắp che trong suốt có thể niêm phong chì chống can thiệp trái phép vào núm xoay cài đặt, đi kèm nút nhấn Test kiểm tra mạch và nút Reset tiện lợi. Đây là giải pháp giám sát an toàn dòng rò đáng tin cậy hàng đầu cho các nhà thầu cơ điện và nhà máy công nghiệp hiện đại.

• Hãng sản xuất: DOLD (E. DOLD & SÖHNE GmbH & Co. KG)
• Nguồn gốc xuất xứ: Germany (Đức)
• Dòng sản phẩm (Series): VARIMETER RCM - IL 5882
• Tên kỹ thuật: Rơ le giám sát dòng rò vi sai Type A (Differenzstromwächter Typ A / Residual Current Monitor)
• Cấu hình tiếp điểm (Code): .12/002 (Trang bị 2 tiếp điểm chuyển đổi 2 C/O cho báo động Alarm, không có cảnh báo sớm)
• Phân loại độ nhạy dòng rò: Chuẩn Type A theo IEC/TR 60755 (Đo dòng xoay chiều AC và dòng một chiều xung DC)
• Các phiên bản model tích hợp trong bài viết:
  - DOLD IL5882.12/002 ACDC24-230V 10A tv=5S (Dải đo dòng rò định mức: 10 mA ... 10 A)
  - DOLD IL5882.12/002 ACDC24-230V 30A tv=5S (Dải đo dòng rò định mức: 10 mA ... 30 A - Mã: 0065519)
• Dải cài đặt ngưỡng tác động dòng rò:
  - Bản 10A: 9 mức cài đặt qua công tắc xoay: 10mA, 30mA, 100mA, 300mA, 500mA, 1A, 2A, 5A, 10A
  - Bản 30A: 9 mức cài đặt qua công tắc xoay: 10mA, 30mA, 100mA, 300mA, 1A, 3A, 5A, 10A, 30A
• Dải tần số dòng rò giám sát: 20 ... 2000 Hz
• Điện áp nguồn nuôi phụ trợ (Auxiliary Voltage UH): AC/DC 24 ... 230 V (Tần số 50/60 Hz hoặc DC)
• Dải dung sai điện áp nguồn phụ: 0.85 ... 1.15 UH
• Công suất tiêu thụ nguồn: Xấp xỉ 2.5 VA (AC) / 1.5 W (DC)
• Biến dòng đo ngoài tương thích: Dòng biến dòng đo vi sai DOLD ND 5016, ND 5019 hoặc biến dòng tách lõi ND 5014
• Thời gian phản hồi của rơ le: Siêu nhanh, chỉ từ 10 đến 30 ms
• Thời gian trễ tác động (Response Delay tv): Tùy chỉnh linh hoạt từ 0 đến 5 giây (tv = 0 ... 5s)
• Chế độ Reset lỗi: Tùy chọn tự phục hồi (Auto Reset) hoặc lưu nhớ lỗi bằng tay (Manual Reset qua cầu X1-X2)
• Chức năng an toàn tích hợp: Phát hiện đứt dây kết nối biến dòng (Broken wire detection)
• Cấu hình tiếp điểm đầu ra: 2 tiếp điểm chuyển đổi độc lập (2 C/O contacts - 2 x 1 Wechsler)
• Khả năng chịu dòng đóng cắt tiếp điểm: AC-15: 3A / AC 230V; DC-13: 2A / DC 24V (theo IEC/EN 60947-5-1)
• Dòng nhiệt định mức liên tục (Ith): Tối đa 5A
• Hiển thị trạng thái LED: Đèn LED xanh báo nguồn cấp (ON), đèn LED đỏ báo trạng thái ngắt báo động (Alarm)
• Nút nhấn điều khiển: Nút kiểm tra mạch nội bộ (Test) và nút xóa lỗi (Reset) tích hợp ở mặt trước
• Kích thước module (Rộng x Cao x Sâu): 35 x 90 x 63 mm (Chuẩn 2 module tép DIN 43880 cho tủ phân phối)
• Kiểu lắp đặt: Gá thanh ray tiêu chuẩn DIN-rail 35 mm (theo IEC/EN 60715)
• Bố trí cầu đấu dây: Cầu đấu bắt vít hộp kẹp nằm ở phía dưới thân vỏ, chịu rung lắc cơ học cao
• Cấp bảo vệ (Protection class): Thân vỏ IP40, cụm cầu đấu dây IP20 (theo IEC/EN 60529)
• Dải nhiệt độ môi trường làm việc: -20°C đến +60°C
• Tiêu chuẩn chất lượng đáp ứng: IEC/EN 62020, DIN 43880, IEC/EN 60947-5-1, CE
• Ứng dụng phổ biến: Tủ phân phối hạ thế, trạm bơm nước, máy nén khí, tòa nhà thương mại, bệnh viện và phân xưởng tự động hóa
