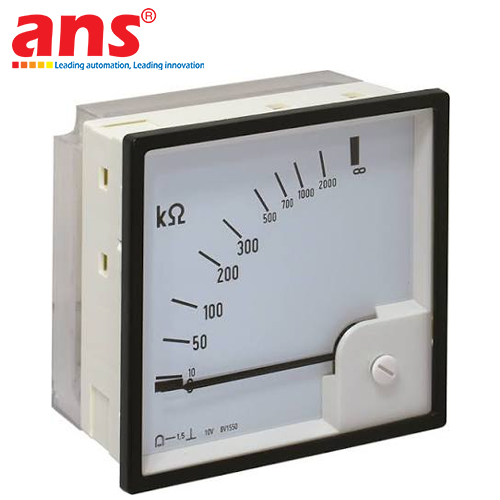

Đồng hồ chỉ thị DOLD EH 5861 chính hãng Đức giá tốt

Đồng hồ chỉ thị kim chuyên dụng DOLD EH 5861 Series (tiếng Đức: Anzeigeinstrument / tiếng Anh: Indicating Instrument / Panel Meter) là thiết bị đo lường hiển thị tương tự cao cấp được thiết kế và sản xuất bởi tập đoàn E. DOLD & SÖHNE GmbH & Co. KG tại Germany. Trong các hệ thống phân phối điện mạng IT (mạng trung tính cách ly với đất) – nơi đòi hỏi độ tin cậy cung cấp điện liên tục tuyệt đối như phòng mổ bệnh viện, giàn khoan ngoài khơi, tàu thủy, hệ thống điện mặt trời quy mô lớn và dây chuyền sản xuất hóa chất liên tục – việc giám sát tình trạng suy giảm cách điện giữa hệ thống dây dẫn và vỏ đất đóng vai trò sống còn để ngăn ngừa sự cố chạm đất kép gây ngắn mạch và hỏa hoạn.

Đồng hồ DOLD EH 5861 được phát triển để kết nối trực tiếp với ngõ ra analog của các rơ le giám sát cách điện (Insulation Monitors) DOLD gắn bên trong tủ điện, đóng vai trò như một giao diện hiển thị thị giác trực quan gắn ngay trên mặt cánh tủ. Thiết bị giúp kỹ sư vận hành và nhân viên kỹ thuật có thể theo dõi liên tục giá trị điện trở cách điện thực tế (tính bằng kΩ hoặc MΩ) của lưới điện mà không cần phải mở cửa tủ điện hay thao tác bấm nút phức tạp, đảm bảo an toàn tuyệt đối cho người vận hành khỏi nguy cơ tiếp xúc với điện áp cao bên trong tủ.

Dòng sản phẩm EH 5861 sở hữu kích thước mặt chuẩn công nghiệp DIN 96 x 96 mm với góc quay kim chỉ thị rộng và mặt số chia độ phi tuyến (thang logarit), cho phép đọc cực kỳ rõ nét ở cả dải điện trở cách điện thấp (vùng nguy hiểm cần cảnh báo sớm) lẫn dải điện trở cách điện cao (trạng thái mạng điện an toàn tuyệt hảo). Cơ cấu đo bên trong sử dụng hệ thống khung quay (moving-coil movement) độ nhạy cao với hệ số giảm chấn từ tính tối ưu, giúp kim chuyển động êm ái, chống rung lắc cơ học và phản hồi nhanh nhạy theo biến thiên thực tế của độ rò rỉ điện lưới.

Dòng sản phẩm được tiêu chuẩn hóa với 3 biến thể chuyên dụng tương thích hoàn hảo theo từng thế hệ thiết bị giám sát cách điện DOLD:
- DOLD EH 5861/002 (Mã đặt hàng: 0030616): Phiên bản đồng hồ chỉ thị chuyên dùng cho các dòng rơ le giám sát cách điện DOLD cổ điển và phổ thông như AG 5870, AI 5873, mang lại giải pháp thay thế và nâng cấp tin cậy.
- DOLD EH 5861/004 (Mã đặt hàng: 0030618): Phiên bản đồng hồ tinh chỉnh thang đo tương thích đặc thù cho các bộ giám sát cách điện DOLD UH 5892, AN 5873 trong các mạng điện điều khiển và động lực công nghiệp.
- DOLD EH 5861/005 (Mã đặt hàng: 0067516): Phiên bản đồng hồ chỉ thị thế hệ mới cao cấp, tối ưu hóa phối hợp trở kháng và thang đo cho dòng thiết bị giám sát cách điện thông minh DOLD VARIMETER IMD LK 5896 ứng dụng trong các hệ thống điện mặt trời quang điện (PV) và trạm biến tần công suất lớn.

Mặt trước của đồng hồ được trang bị kính cường lực quang học chống trầy xước, viền mặt đạt cấp bảo vệ kín khít IP52, đi kèm bộ ngàm kẹp cơ khí chắc chắn giúp việc lắp đặt khoét lỗ trên mặt cánh tủ điện diễn ra nhanh chóng, thẩm mỹ và bền bỉ trong môi trường công nghiệp khắc nghiệt.

• Hãng sản xuất: DOLD (E. DOLD & SÖHNE GmbH & Co. KG)
• Nguồn gốc xuất xứ: Germany (Đức)
• Dòng sản phẩm: Thiết bị đồng hồ hiển thị chỉ thị kim mặt tủ (Anzeigeinstrument / Indicating Instrument)
• Dòng Series: EH 5861
• Các phiên bản model trong bài viết:
  - DOLD EH5861/002 (Mã đặt hàng: 0030616) - Dùng cho AG 5870, AI 5873
  - DOLD EH5861/004 (Mã đặt hàng: 0030618) - Dùng cho UH 5892, AN 5873
  - DOLD EH5861/005 (Mã đặt hàng: 0067516) - Dùng cho LK 5896 (VARIMETER IMD)
• Chức năng chính: Chỉ thị giá trị điện trở cách điện thực tế (Insulation Resistance) của mạng điện đối với đất
• Cơ cấu chuyển động đo: Cơ cấu từ điện khung quay (Moving-coil system) độ chính xác cao
• Thang đo hiển thị: Thang đo phi tuyến tính logarit mở rộng (kΩ / MΩ) có vạch màu cảnh báo trực quan
• Tín hiệu ngõ vào: Nhận tín hiệu điều khiển dòng/áp analog từ ngõ ra phụ trợ của rơ le giám sát cách điện DOLD
• Kích thước mặt cắt chuẩn (Rộng x Cao x Sâu): 96 x 96 x 52 mm (Chuẩn DIN 43700 / DIN EN 60051)
• Kích thước lỗ khoét mặt tủ (Cutout): 92 x 92 mm (+0.8 mm)
• Góc quay của kim chỉ thị: Xấp xỉ 90°
• Cấp chính xác (Accuracy class): Cấp 1.5 theo tiêu chuẩn thiết bị đo hiển thị tương tự
• Cơ chế lắp đặt: Gá lắp xuyên cánh tủ điện (Panel mounting) bằng bộ kẹp siết ốc ren chắc chắn
• Kiểu kết nối đầu dây: Cầu đấu bắt vít phía sau thân đồng hồ, chống tuột dây
• Cấp bảo vệ (Protection class): Mặt trước IP52 (khi lắp với gioăng làm kín), cụm cầu đấu phía sau IP00 / IP20
• Dải nhiệt độ vận hành: -20°C đến +60°C
• Tiêu chuẩn đáp ứng: DIN EN 60051, IEC/EN 61557-8, DIN 43700, CE
• Ứng dụng tích hợp: Tủ điện phòng mổ bệnh viện, trạm phát điện tàu thủy, hệ thống điện mặt trời PV, mỏ than, tủ phân phối mạng IT
