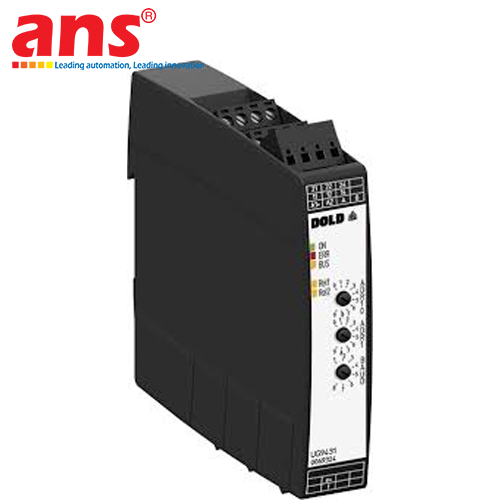

Rơ le giám sát điện áp DC Modbus DOLD UG 9431.12PM chính hãng Đức giá tốt

Rơ le giám sát điện áp một chiều tích hợp truyền thông Modbus DOLD UG 9431.12PM (tiếng Đức: DC-Spannungsrelais für Modbus / tiếng Anh: DC Voltage Relay with Modbus RTU Interface) là thiết bị đo lường, bảo vệ và số hóa dữ liệu điện áp DC thế hệ mới thuộc dòng VARIMETER danh tiếng, được nghiên cứu và chế tạo bởi tập đoàn E. DOLD & SÖHNE GmbH & Co. KG tại Germany. Trong kỷ nguyên chuyển đổi số công nghiệp và bùng nổ hạ tầng năng lượng xanh (Điện mặt trời, trạm pin lưu trữ BESS, trạm sạc xe điện tốc độ cao), nhu cầu giám sát mạng điện một chiều không chỉ dừng lại ở việc ngắt rơ le cơ học khi có sự cố, mà còn đòi hỏi khả năng truyền tải liên tục giá trị đo lường điện áp thực tế và trạng thái cảnh báo sớm về các hệ thống điều khiển trung tâm SCADA, PLC hoặc nền tảng quản lý năng lượng đám mây (Cloud EMS).

Thiết bị DOLD UG 9431.12PM là lời giải toàn diện cho bài toán này khi tích hợp hoàn hảo hai chức năng trong cùng một thân vỏ siêu mỏng 22.5 mm: vừa là rơ le bảo vệ điện áp phần cứng độc lập với độ tin cậy tuyệt đối, vừa là bộ chuyển đổi đo lường số hóa hỗ trợ cổng giao tiếp truyền thông công nghiệp Modbus RTU qua giao diện RS-485. Thông qua mạng Modbus, các kỹ sư vận hành có thể đọc tức thời giá trị điện áp DC thực tế, lịch sử lỗi, nhiệt độ thiết bị, đồng thời có thể cấu hình ngưỡng tác động, thời gian trễ từ xa qua phần mềm mà không cần thao tác thủ công trên mặt tủ. Khả năng đo trực tiếp dải điện áp một chiều cực rộng từ DC 20V đến 1000V giúp hệ thống không cần sử dụng thêm các biến dòng/biến áp đo lường trung gian hay điện trở phân áp ngoài, giảm thiểu tối đa điểm đấu nối cơ học và loại bỏ nguy cơ phát sinh nhiệt trong tủ điện.

Sản phẩm được trang bị cấu hình tiếp điểm ".12" với 2 cặp tiếp điểm chuyển đổi độc lập (2 Changeover Contacts - 2 C/O) chịu tải công nghiệp, cho phép tác động ngắt mạch bảo vệ phần cứng song song với việc truyền tín hiệu qua mạng bus. Hậu tố "PM" biểu thị phiên bản cao cấp tích hợp cơ chế cài đặt tham số linh hoạt (Parameterizable) kết hợp công nghệ cầu đấu dây cắm rút thông minh, giúp rút ngắn thời gian thi công và tạo điều kiện bảo trì, thay thế thiết bị nóng cực kỳ thuận tiện. Thiết bị hỗ trợ đa dạng chức năng giám sát: quá áp (Overvoltage), thấp áp (Undervoltage) và giám sát dải cửa sổ điện áp (Window Monitoring) với thời gian trễ phản hồi tùy chỉnh linh hoạt.

Được thiết kế để hoạt động bền bỉ với nguồn nuôi điều khiển an toàn DC 24V, DOLD UG 9431.12PM tương thích hoàn hảo với các hệ thống PLC hiện đại. Mặt trước trang bị hệ thống đèn LED đa sắc chỉ thị trực quan trạng thái cấp nguồn, hoạt động truyền thông Tx/Rx và trạng thái lỗi. Vỏ ngoài bằng vật liệu nhựa nhiệt dẻo chống cháy cao cấp, hỗ trợ ngàm gài chuẩn DIN-rail 35mm. Sản phẩm đáp ứng đầy đủ các tiêu chuẩn quốc tế nghiêm ngặt như IEC/EN 60255-1, IEC/EN 60947-1, là mắt xích đo lường và bảo vệ không thể thay thế trong các trạm sạc DC xe điện, hệ thống quang điện áp mái/nông nghiệp, container lưu trữ pin BESS và các trung tâm dữ liệu hiện đại.

• Hãng sản xuất: DOLD (E. DOLD & SÖHNE GmbH & Co. KG)
• Nguồn gốc xuất xứ: Germany (Đức)
• Dòng sản phẩm (Series): VARIMETER UG 9431
• Mã sản phẩm đầy đủ: UG9431.12PM DC20-1000V UH=DC24V
• Tên kỹ thuật: Rơ le giám sát điện áp một chiều tích hợp Modbus (DC Voltage Relay with Modbus / DC-Spannungsrelais für Modbus)
• Dải điện áp đo lường định mức (Measuring Range): DC 20 ... 1000 V (Đo trực tiếp dải cao áp DC không qua điện trở ngoài)
• Giao thức truyền thông số: Modbus RTU qua cổng nối tiếp RS-485 (2 dây shielded twisted pair)
• Tốc độ truyền thông (Baud rate): Hỗ trợ đa dải tốc độ: 9600, 19200, 38400, 57600, 115200 bps
• Địa chỉ bus: Cài đặt linh hoạt qua phần mềm hoặc công tắc mã hóa (1 ... 247)
• Điện áp nguồn nuôi phụ trợ (Auxiliary Voltage UH): DC 24 V
• Dải dung sai điện áp nguồn nuôi: 0.85 ... 1.15 UH
• Chức năng giám sát:
  - Giám sát quá áp (Overvoltage)
  - Giám sát thấp áp (Undervoltage)
  - Giám sát dải cửa sổ điện áp (Window Monitoring: Umin < U < Umax)
  - Đo và truyền dữ liệu điện áp tức thời qua Modbus RTU
• Cấu hình tiếp điểm đầu ra: 2 tiếp điểm chuyển đổi độc lập (2 C/O contacts - 2 x 1 Wechsler)
• Khả năng chịu dòng đóng cắt tiếp điểm: AC-15: 3A / AC 230V; DC-13: 1A / DC 24V (theo chuẩn IEC/EN 60947-5-1)
• Dòng nhiệt định mức liên tục (Ith): Tối đa 5A
• Thời gian trễ tác động: Có thể lập trình và tùy chỉnh mượt mà qua tham số phần mềm
• Đèn chỉ thị chẩn đoán LED: Đèn báo nguồn (PWR), đèn truyền thông bus (Tx/Rx), đèn trạng thái tiếp điểm/lỗi
• Kích thước module (Rộng x Cao x Sâu): 22.5 x 100 x 121 mm (Chuẩn vỏ UG nhỏ gọn)
• Kiểu lắp đặt: Gá thanh ray tiêu chuẩn DIN-rail 35 mm (theo IEC/EN 60715)
• Công nghệ đấu nối dây: Cầu đấu bắt vít hoặc kẹp lò xo dạng cắm rút (Pluggable terminals)
• Cấp bảo vệ (Protection class): Thân vỏ IP40, cụm cầu đấu dây IP20 (theo IEC/EN 60529)
• Dải nhiệt độ môi trường làm việc: -20°C đến +60°C
• Tiêu chuẩn chất lượng đáp ứng: IEC/EN 60255-1, IEC/EN 60947-5-1, IEC/EN 61000-6-2, IEC/EN 61000-6-4, CE
• Ứng dụng phổ biến: Tủ chuỗi điện mặt trời (Solar Combiner Box), container lưu trữ pin BESS, trạm sạc nhanh EV, thanh cái DC-Bus biến tần, hệ thống điện vi mô DC Microgrid
