Rơ le giám sát dòng rò Type B DOLD RN 5883.12 chính hãng Đức giá tốt

Rơ le giám sát dòng rò vi sai Type B DOLD RN 5883.12 Series (tiếng Đức: Differenzstromwächter Typ B / tiếng Anh: Residual Current Monitor Type B - RCM) là dòng thiết bị đo lường và bảo vệ an toàn điện thông minh cao cấp thuộc họ sản phẩm VARIMETER RCM danh tiếng, được nghiên cứu và sản xuất bởi tập đoàn E. DOLD & SÖHNE GmbH & Co. KG tại Germany. Trong các hệ thống tự động hóa công nghiệp hiện đại sử dụng phổ biến các bộ biến đổi bán dẫn công suất cao—như biến tần (VFD), bộ điều khiển động cơ servo, biến hòa lưới quang điện mặt trời (PV Inverter), trạm sạc nhanh xe điện (DC EV Charger) và bộ lưu điện UPS công nghiệp—dòng rò chạm đất phát sinh không chỉ đơn thuần là dòng điện xoay chiều hình sin 50Hz truyền thống. Các hiện tượng suy giảm cách điện trong các mạch nghịch lưu này thường sinh ra các dạng dòng rò dòng điện một chiều phẳng (Smooth DC residual currents), dòng điện xung một chiều và dòng điện xoay chiều tần số cao lên đến hàng trăm kilohertz (100 kHz).

Các thiết bị bảo vệ chống dòng rò thông thường chuẩn Type A hoặc Type AC hoàn toàn bị "mù" trước dòng rò một chiều phẳng; thậm chí dòng DC rò này còn làm bão hòa từ tính lõi biến dòng bảo vệ khiến thiết bị Type A bị tê liệt và mất khả năng ngắt mạch khi có sự cố. Dòng rơ le DOLD RN 5883.12 ra đời nhằm giải quyết triệt để mối nguy này theo tiêu chuẩn an toàn quốc tế IEC/EN 62020 và IEC 60947-2 Annex M. Thiết bị kết hợp với biến dòng vi sai ngoài chuyên dụng của DOLD (dòng ND 5016, ND 5017, ND 5019) để đo lường toàn diện mọi thành phần dòng rò (All-current sensitive / allstromsensitiv), từ dòng AC thuần túy, dòng xung DC cho đến dòng DC thuần phẳng, đảm bảo hệ thống vận hành liên tục mà không làm gián đoạn nguồn cấp điện đột ngột như các aptomat ELCB/RCCB truyền thống.

Bài viết tổng hợp đầy đủ 10 mã sản phẩm chuyên dụng thuộc dòng DOLD RN 5883.12, đáp ứng toàn diện mọi yêu cầu ứng dụng khắt khe:
1. Dòng rơ le đo dòng rò đa năng dải rộng 10 - 3000 mA (Thời gian trễ tác động tùy chỉnh Tv = 0 - 10s):
- RN5883.12/001/61 AC/DC24-80V & ACDC80-230V: Phiên bản tiêu chuẩn với ngưỡng cài đặt đáp ứng điều chỉnh linh hoạt từ 10mA đến 3000mA, tích hợp thời gian trễ Tv = 0 - 10s giúp lọc nhiễu dao động điện dung ký sinh trong quá trình khởi động máy móc.
- RN5883.12/004 AC/DC24-80V: Phiên bản mở rộng tích hợp mạch ngõ ra tín hiệu giám sát chuyên biệt, nguồn điều khiển an toàn AC/DC 24-80V.
- RN5883.12/010/61 AC/DC24-80V & ACDC80-230V: Phiên bản tích hợp tính năng bộ nhớ lưu trạng thái lỗi (Latching fault memory), giữ nguyên trạng thái ngắt cảnh báo sau khi phát hiện dòng rò vượt ngưỡng cho đến khi nhấn nút Reset thủ công để kiểm tra an toàn tại chỗ.
- RN5883.12/011/61 AC/DC24-80V & AC/DC80-230V: Phiên bản nâng cao hỗ trợ chuyển đổi linh hoạt giữa chế độ lưu lỗi thủ công (Manual Reset) và chế độ tự phục hồi (Auto Reset), tối ưu hóa tính liên tục vận hành cho các trạm biến áp không người trực.
- RN5883.12/014 AC/DC80-230V: Phiên bản tối ưu hóa mạch lọc tần số cao dải rộng, nguồn nuôi phổ thông AC/DC 80-230V.

2. Dòng rơ le chuyên dụng phòng chống cháy nổ do dòng rò (Brandschutz) chuẩn 300 mA:
- RN5883.12/800/61 AC/DC80-230V Tv=0s: Phiên bản thiết kế chuyên biệt đáp ứng tiêu chuẩn phòng cháy VdS và DIN VDE 0100-482 cho các khu vực nguy cơ cháy cao (xưởng chế biến gỗ, nhà kho giấy, bông sợi). Thiết bị được cố định ngưỡng ngắt ở mức 300mA với tác động tức thời (Tv = 0s), đồng thời tích hợp ngưỡng cảnh báo sớm (Prewarning / Vorwarnung) ở mức 50% AC (150mA), giúp kỹ sư phát hiện sớm nguy cơ trước khi xảy ra phóng hồ quang sinh nhiệt.
- RN5883.12/802/61 AC/DC80-230V Tv=0S: Biến thể phòng chống cháy nổ mở rộng với tính năng lọc dải tần nâng cao và ngõ ra cảnh báo sớm độc lập, thời gian tác động tức thời Tv = 0s.

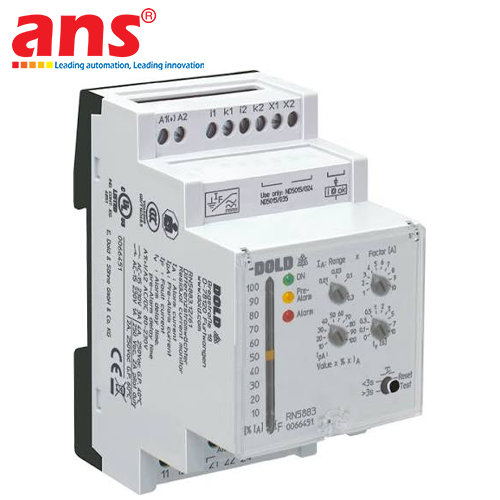

Thiết bị sở hữu cấu hình tiếp điểm ".12" gồm 2 cặp tiếp điểm chuyển đổi độc lập (2 C/O) chịu dòng công nghiệp cao, phân chia linh hoạt giữa cảnh báo sớm và ngắt mạch chính. Vỏ module chuẩn RN rộng 52.5 mm gắn trên thanh ray DIN-rail 35mm. Mặt trước tích hợp dải đèn LED hiển thị phần trăm dòng rò thời gian thực, nút kiểm tra Test và nút Reset tiện lợi. Đây là giải pháp giám sát an toàn dòng rò tối thượng cho các trung tâm dữ liệu, trang trại điện mặt trời, hệ thống sạc xe điện và nhà máy thông minh Industry 4.0.

• Hãng sản xuất: DOLD (E. DOLD & SÖHNE GmbH & Co. KG)
• Nguồn gốc xuất xứ: Germany (Đức)
• Dòng sản phẩm (Series): VARIMETER RCM - RN 5883
• Cấu hình tiếp điểm (Code): .12 (2 tiếp điểm chuyển đổi độc lập - 2 C/O contacts)
• Đặc tính đo lường: Dòng rò vi sai Type B (All-current sensitive: AC, xung DC và DC phẳng đến 100 kHz)
• Các phiên bản model tích hợp trong bài viết:
  - RN5883.12/001/61 AC/DC24-80V 0-10S (Dải đo: 10-3000mA)
  - RN5883.12/001/61 ACDC80-230V 0-10S (Dải đo: 10-3000mA)
  - RN5883.12/004 AC/DC24-80V 0-10S (Dải đo: 10-3000mA)
  - RN5883.12/010/61 AC/DC24-80V 0-10S (Dải đo: 10-3000mA, có nhớ lỗi)
  - RN5883.12/010/61 ACDC80-230V 0-10S (Dải đo: 10-3000mA, có nhớ lỗi)
  - RN5883.12/011/61 AC/DC24-80V 0-10S (Dải đo: 10-3000mA, chọn Auto/Manual Reset)
  - RN5883.12/011/61 AC/DC80-230V 0-10S (Dải đo: 10-3000mA, chọn Auto/Manual Reset)
  - RN5883.12/014 AC/DC80-230V 0-10S (Dải đo: 10-3000mA)
  - RN5883.12/800/61 AC/DC80-230V Tv=0s (Chuẩn chống cháy: 300mA, cảnh báo sớm 50% = 150mA)
  - RN5883.12/802/61 AC/DC80-230V Tv=0S (Chuẩn chống cháy: 300mA, cảnh báo sớm 50% = 150mA)
• Dải dòng rò đo lường (Residual Current Range):
  - Các dòng tiêu chuẩn: 10 ... 3000 mA (0.01 A đến 3 A tùy chỉnh qua chiết áp)
  - Dòng chống cháy /800 và /802: Cố định 300 mA (Cảnh báo sớm tại 50% = 150 mA)
• Dải điện áp nguồn nuôi phụ trợ (Auxiliary Voltage UH):
  - Dải điện áp thấp: AC/DC 24 ... 80 V
  - Dải điện áp cao: AC/DC 80 ... 230 V
• Tần số điện áp nguồn nuôi: 50 / 60 Hz hoặc DC
• Biến dòng kết nối ngoài: Sử dụng kết hợp biến dòng đo vi sai Type B DOLD ND 5016, ND 5017, ND 5019
• Thời gian trễ tác động (Response Delay Tv):
  - Dòng tiêu chuẩn: Điều chỉnh linh hoạt từ 0 đến 10 giây (Tv = 0 ... 10s)
  - Dòng chống cháy /800, /802: Tức thời không trễ (Tv = 0s)
• Cấu hình tiếp điểm đầu ra: 2 tiếp điểm chuyển đổi (2 C/O contacts - 2 x 1 Wechsler)
• Khả năng chịu dòng đóng cắt: AC-15: 3A / AC 230V; DC-13: 2A / DC 24V (theo IEC/EN 60947-5-1)
• Cơ cấu hiển thị và nút nhấn: Dải đèn LED báo % dòng rò thực tế, LED báo lỗi, nút Test và nút Reset mặt trước
• Kích thước module (Rộng x Cao x Sâu): 52.5 x 90 x 71 mm (Chuẩn vỏ RN)
• Kiểu lắp đặt: Gá thanh ray tiêu chuẩn DIN-rail 35 mm (theo IEC/EN 60715)
• Công nghệ đấu dây: Cầu đấu bắt vít hộp kẹp chống rung lắc cao
• Cấp bảo vệ (Protection class): Vỏ ngoài IP40, cụm cầu đấu dây IP20 (theo IEC/EN 60529)
• Dải nhiệt độ môi trường làm việc: -20°C đến +60°C
• Tiêu chuẩn an toàn đáp ứng: IEC/EN 62020, IEC 60947-2 Annex M, DIN VDE 0100-482, VdS 2033, CE
• Ứng dụng phổ biến: Biến tần động cơ, hệ thống sạc xe điện EV, điện mặt trời PV, kho lưu trữ BESS, nhà máy hóa chất và xưởng gỗ
