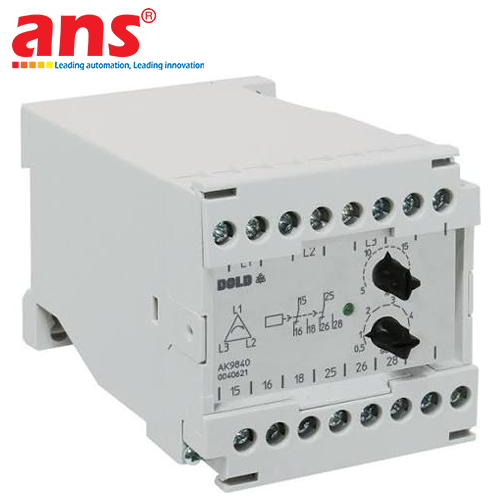

Rơ le giám sát bất đối xứng pha DOLD AK9840.82 chính hãng Đức

Rơ le giám sát bất đối xứng pha DOLD AK9840.82 (Asymmetrierelais / Asymmetry Relay) là dòng thiết bị kiểm soát an toàn điện tử công nghiệp chuẩn mực cao, được phát triển và chế tạo bởi tập đoàn hàng đầu thế giới E. DOLD & SÖHNE GmbH & Co. KG tại Germany. Trong mạng lưới điện công nghiệp 3 pha, hiện tượng mất cân bằng điện áp giữa các pha thường xuyên xảy ra do sự phân bổ phụ tải 1 pha không đều, sự suy giảm cách điện của cuộn dây biến áp hoặc tiếp xúc kém tại các điểm đấu nối. Ngay cả khi độ bất đối xứng điện áp chỉ ở mức từ 2% đến 3%, dòng điện ngược sinh ra trong lòng động cơ có thể tăng vọt gấp 6 đến 10 lần, gây hiện tượng quá nhiệt nghiêm trọng làm lão hóa nhanh lớp sơn cách điện, sinh lực cản hãm mô-men xoắn, rung giật cơ khí và dẫn đến cháy hỏng động cơ chỉ trong thời gian ngắn.

Dòng rơ le DOLD AK9840.82 được thiết kế chuyên biệt để giải quyết triệt để mối nguy này thông qua thuật toán phân tích liên tục biên độ và góc lệch pha của hệ thống điện áp 3 pha xoay chiều. Thiết bị cho phép người vận hành cài đặt chính xác ngưỡng dung sai bất đối xứng cho phép và thời gian trễ tác động, giúp loại trừ các cảnh báo giả trong giai đoạn khởi động động cơ hoặc khi lưới điện dao động tức thời. Với cấu hình tiếp điểm mã đuôi ".82", thiết bị sở hữu 2 cặp tiếp điểm chuyển đổi độc lập (2 Changeover Contacts - 2 C/O) có khả năng đóng cắt dòng tải công nghiệp lớn, cho phép đồng thời vừa ngắt khởi động từ cuộn hút của động cơ, vừa phát tín hiệu cảnh báo về trung tâm điều khiển PLC hoặc còi báo động tại hiện trường.

Điểm vượt trội của dòng sản phẩm AK9840.82 nằm ở danh mục dải điện áp định mức cực kỳ phong phú, trải rộng từ dải điện áp thấp cho đến các dải điện áp công nghiệp nặng đặc biệt: 110V, 127V, 190V, 208V, 220V, 240V, 380V, 400V, 415V, 440V, 460V, 480V, 500V, 550V, 600V, 660V và 690V tần số 50/60Hz. Nhờ sự đa dạng này, thiết bị dễ dàng đáp ứng mọi tiêu chuẩn mạng lưới điện từ Bắc Mỹ, Châu Âu, Nhật Bản cho đến các trạm biến áp, mỏ khai khoáng và giàn khoan ngoài khơi tại Việt Nam. Toàn bộ linh kiện được đóng gói trong khối vỏ nhựa kỹ thuật chống cháy tiêu chuẩn bảo vệ cao, hỗ trợ gắn nhanh trên thanh ray DIN-rail 35mm. Hệ thống đèn LED kép ở mặt trước hiển thị trạng thái nguồn cấp và trạng thái lỗi một cách trực quan, giúp các kỹ sư bảo trì dễ dàng chẩn đoán và khắc phục sự cố tại chỗ. Đây là mảnh ghép bảo vệ không thể thiếu cho các trạm bơm, hệ thống máy nén khí công suất lớn, quạt làm mát công nghiệp và các dây chuyền gia công tự động hóa liên tục.

• Hãng sản xuất: DOLD (E. DOLD & SÖHNE GmbH & Co. KG)
• Nguồn gốc xuất xứ: Germany (Đức)
• Dòng sản phẩm (Series): AK9840
• Cấu hình tiếp điểm (Code): .82 (2 tiếp điểm chuyển đổi độc lập - 2 C/O contacts)
• Tên gọi kỹ thuật: Rơ le giám sát bất đối xứng pha (Asymmetrierelais / Asymmetry Relay)
• Các phiên bản dải điện áp định mức hỗ trợ trong bài:
  - AK9840.82 3AC 110V 50/60Hz
  - AK9840.82 3AC 127V 50/60Hz
  - AK9840.82 3AC 190V 50/60Hz
  - AK9840.82 3AC 208V 50/60Hz
  - AK9840.82 3AC 220V 50/60Hz
  - AK9840.82 3AC 240V 50/60Hz
  - AK9840.82 3AC 380V 50/60Hz
  - AK9840.82 3AC 400V 50/60Hz
  - AK9840.82 3AC 415V 50/60Hz
  - AK9840.82 3AC 440V 50/60Hz
  - AK9840.82 3AC 460V 50/60Hz
  - AK9840.82 3AC 480V 50/60Hz
  - AK9840.82 3AC 500V 50/60Hz
  - AK9840.82 3AC 550V 50/60Hz
  - AK9840.82 3AC 600V 50/60Hz
  - AK9840.82 3AC 660V 50/60Hz
  - AK9840.82 3AC 690V 50/60Hz
• Tần số định mức: 50 / 60 Hz
• Chức năng giám sát: Giám sát độ lệch/bất đối xứng điện áp giữa các pha, phát hiện mất pha hoàn toàn, nhận diện sai thứ tự pha
• Ngưỡng cài đặt bất đối xứng (Setting range): Tùy chỉnh linh hoạt theo dải tỷ lệ phần trăm bất đối xứng
• Cấu hình tiếp điểm đầu ra: 2 tiếp điểm chuyển đổi (2 C/O contacts)
• Khả năng chịu tải tiếp điểm: AC-15: 3A / AC 230V; DC-13: 1A / DC 24V (theo IEC/EN 60947-5-1)
• Cơ chế hiển thị: Đèn LED cảnh báo trạng thái nguồn cấp bình thường và lỗi bất đối xứng pha
• Kiểu lắp đặt: Gá lắp nhanh trên thanh ray tiêu chuẩn DIN-rail 35 mm (IEC/EN 60715)
• Kiểu đấu nối: Đầu cos kẹp bắt vít dạng khối chịu rung động cơ học cao
• Cấp bảo vệ (Enclosure rating): Vỏ ngoài IP40, cụm đấu dây IP20 (theo chuẩn IEC/EN 60529)
• Dải nhiệt độ làm việc: -20°C đến +60°C
• Tiêu chuẩn chất lượng đáp ứng: IEC/EN 60255, IEC/EN 60947-5-1, DIN VDE 0435
• Ứng dụng phổ biến: Động cơ xoay chiều 3 pha, máy nén khí, hệ thống chiller HVAC, máy bơm nước công nghiệp, tủ điện ATS/phân phối
