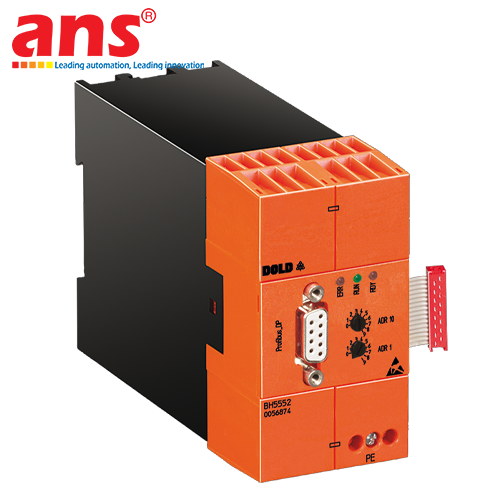

Module chẩn đoán Profibus DP DOLD BH 5552 chính hãng Đức giá tốt

Module chẩn đoán Profibus DP DOLD BH 5552 (tiếng Đức: Diagnosemodul für Profibus DP / tiếng Anh: Diagnostic Module for Profibus DP) là thiết bị số hóa và truyền thông chẩn đoán an toàn chuyên dụng chuẩn công nghiệp, được nghiên cứu và phát triển bởi tập đoàn E. DOLD & SÖHNE GmbH & Co. KG tại Germany. Trong các tổ hợp nhà máy sản xuất tự động hóa quy mô lớn, việc trang bị hệ thống rơ le an toàn phần cứng độc lập (như hệ sinh thái an toàn không cần phần mềm SAFEMASTER M) mang lại sự an tâm tuyệt đối về mặt độ tin cậy cơ điện và tuân thủ các chuẩn an toàn chức năng cao nhất (PL e / SIL 3). Tuy nhiên, khi một sự cố dừng máy khẩn cấp xảy ra giữa một dây chuyền dài hàng chục mét với hàng chục cảm biến cửa bảo vệ, nút nhấn dừng khẩn và rèm quang, việc tìm kiếm vị trí thiết bị nào vừa bị tác động hay mã lỗi đường dây nào đang kích hoạt thường làm tiêu tốn rất nhiều thời gian của kỹ sư bảo trì, dẫn đến hiện tượng dừng chuyền kéo dài gây tổn thất kinh tế nghiêm trọng.

Module DOLD BH 5552 ra đời như một mắt xích kết nối hoàn hảo giữa hệ thống an toàn phần cứng và mạng điều khiển số hóa công nghiệp. Thiết bị được gắn kết trực tiếp với bộ điều khiển trung tâm (Control Unit BH 5911) cùng các module mở rộng ngõ vào an toàn (Input Modules BG 5913, BH 5911) và ngõ ra an toàn (Output Modules BG 5912) của hệ thống SAFEMASTER M thông qua cáp dẹt bus nội bộ. Nhiệm vụ cốt lõi của BH 5552 là liên tục thu thập toàn bộ dữ liệu logic, trạng thái đóng/ngắt của từng kênh ngõ vào, trạng thái nút nhấn khởi động Reset, sơ đồ gán mạch ngõ ra và chi tiết từng mã lỗi nội bộ của hệ thống an toàn, sau đó đóng gói và truyền tải toàn bộ dữ liệu này lên đường truyền bus mạng trường Profibus DP chuẩn hóa.

Nhờ có module BH 5552, bộ điều khiển lập trình trung tâm PLC (như Siemens S7-300, S7-400, S7-1500) hoặc màn hình cảm ứng HMI/SCADA có thể hiển thị tức thời, trực quan sơ đồ vận hành của toàn bộ hệ thống an toàn lên giao diện giám sát nhà máy. Kỹ sư vận hành có thể biết chính xác ngay lập tức: cửa an toàn số mấy đang bị mở, rèm quang vị trí nào bị che khuất, nút dừng khẩn cấp khu vực nào chưa được nhả, hay kênh tiếp điểm nào của rơ le đang bị chập/đứt. Khả năng giám sát minh bạch này giúp rút ngắn thời gian chẩn đoán lỗi xuống chỉ còn vài giây, nâng cao tối đa tính sẵn sàng vận hành (System Availability) và tối ưu hóa hiệu suất tổng thể thiết bị (OEE) của nhà máy.

Thiết bị tuân thủ giao thức mạng Profibus DP-V0 tiêu chuẩn (IEC 61158) với khả năng tự động nhận diện tốc độ truyền dữ liệu (Baud rate) lên tới 12 MBit/s. Việc thiết lập địa chỉ trạm của module trong dải từ 01 đến 99 được thực hiện cực kỳ đơn giản và trực quan thông qua hai công tắc xoay mã hóa (ADR 10 và ADR 1) bố trí ở mặt trước mà không cần máy tính cài đặt. Kết nối mạng Profibus được tiêu chuẩn hóa qua cổng Sub-D 9 chân chắc chắn. Toàn bộ phần cứng được đóng gói trong vỏ hộp chuẩn BH với bề rộng 45 mm, gá lắp tiện lợi trên thanh ray DIN-rail 35mm. Mặt trước tích hợp hệ thống đèn LED đa sắc hiển thị trạng thái nguồn nuôi và chẩn đoán bus truyền thông theo thời gian thực. Sản phẩm đáp ứng đầy đủ các tiêu chuẩn tương thích điện từ và an toàn công nghiệp khắt khe như IEC/EN 61000-6-2, IEC/EN 61000-6-4, là lựa chọn số một cho các dây chuyền lắp ráp ô tô, xưởng dập kim loại, ngành chế tạo robot, sản xuất bao bì và hệ thống logistics phân loại tự động.

• Hãng sản xuất: DOLD (E. DOLD & SÖHNE GmbH & Co. KG)
• Nguồn gốc xuất xứ: Germany (Đức)
• Dòng sản phẩm (Series): SAFEMASTER M
• Tên gọi kỹ thuật: Module chẩn đoán Profibus DP (Diagnosemodul für Profibus DP / Diagnostic Module for Profibus DP)
• Mã sản phẩm (Model): BH 5552 (BH5552)
• Mã đặt hàng tiêu chuẩn (Article Number): 0056874
• Chức năng chính: Truyền thông tin trạng thái, ngõ vào an toàn, nút nhấn bắt đầu, ngõ ra an toàn và mã lỗi từ hệ thống SAFEMASTER M lên mạng Profibus DP
• Hệ thống tương thích: Kết nối đồng bộ với khối điều khiển trung tâm BH 5911, module ngõ vào BG 5913 / BH 5911, module ngõ ra BG 5912
• Giao thức truyền thông mạng: Profibus DP-V0 theo chuẩn quốc tế IEC 61158
• Cổng kết nối Profibus DP: Cổng cắm chuẩn Sub-D 9 chân (9-pin Sub-D female connector)
• Môi trường truyền dẫn: Cáp đôi xoắn có bọc kim chống nhiễu 2 dây (Twisted shielded two-wire cable)
• Tốc độ truyền dữ liệu (Baud rate): Tự động nhận diện tốc độ truyền (Auto-baud rate) lên đến 12 MBit/s
• Dải cài đặt địa chỉ thiết bị (Device Address): Cài đặt từ 01 đến 99 thông qua 2 công tắc xoay mã hóa (ADR 10 và ADR 1)
• Tệp cấu hình thiết bị (GSD File): Cung cấp file cấu hình tiêu chuẩn GSD phục vụ tích hợp kỹ thuật vào phần mềm PLC (TIA Portal, Step 7...)
• Điện áp nguồn hoạt động định mức (Nominal Voltage): DC 24 V (Cấp nguồn thông qua bus nội bộ từ khối điều khiển)
• Dòng điện tiêu thụ định mức: Tối đa 100 mA
• Đèn chỉ thị chẩn đoán trạng thái (Diagnostic LEDs): Hệ thống LED hiển thị nguồn nuôi, trạng thái truyền thông bus và trạng thái lỗi
• Kích thước module (Rộng x Cao x Sâu): 45 x 84 x 121 mm (Chuẩn vỏ BH)
• Kiểu lắp đặt: Gá thanh ray tiêu chuẩn DIN-rail 35 mm (theo IEC/EN 60715)
• Vật liệu thân vỏ: Nhựa nhiệt dẻo kỹ thuật chống cháy chuẩn UL 94 V-0
• Cấp bảo vệ (Protection class): Thân vỏ IP20, cụm kết nối IP20 (theo IEC/EN 60529)
• Dải nhiệt độ môi trường làm việc: 0°C đến +50°C
• Tiêu chuẩn chất lượng đáp ứng: IEC 61158, IEC/EN 61000-6-2, IEC/EN 61000-6-4, CE
• Ứng dụng phổ biến: Dây chuyền dập kim loại, trạm hàn robot tự động, máy công cụ CNC, dây chuyền lắp ráp linh kiện ô tô, hệ thống phân loại bưu kiện logistics
