Rơ le giám sát dòng rò Type B DOLD RN 5884.12 chính hãng Đức giá tốt

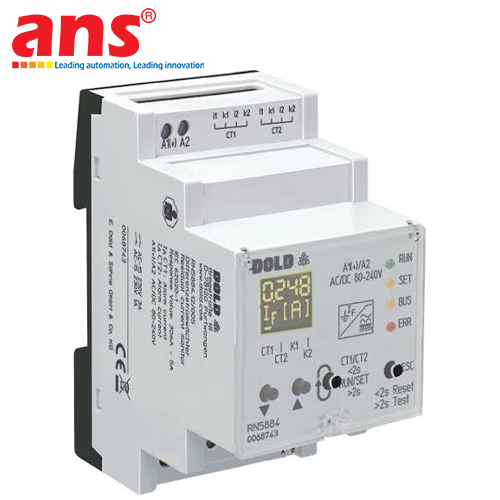

Rơ le giám sát dòng rò vi sai Type B DOLD RN 5884.12 Series (tiếng Đức: Differenzstromwächter Typ B / tiếng Anh: Residual Current Monitor Type B - RCM) là thế hệ thiết bị đo lường và bảo vệ an toàn điện thông minh tiên tiến nhất thuộc dòng sản phẩm VARIMETER RCM danh tiếng, được nghiên cứu và phát triển bởi tập đoàn E. DOLD & SÖHNE GmbH & Co. KG tại Germany. Trong kiến trúc hạ tầng năng lượng và tự động hóa công nghiệp hiện đại, việc tích hợp rộng rãi các bộ chuyển mạch bán dẫn công suất cao—như biến tần (VFD), bộ điều khiển vị trí Servo nhiều trục, trạm sạc siêu nhanh DC cho xe điện, hệ thống biến đổi điện mặt trời quang điện (PV) và hệ thống lưu trữ pin BESS—đã làm thay đổi hoàn toàn đặc tính của dòng rò chạm đất. Khi xảy ra sự cố suy giảm cách điện, dòng rò sinh ra không chỉ có dạng sóng hình sin tần số 50/60Hz truyền thống mà chủ yếu là dòng một chiều thuần phẳng (Smooth DC), dòng xung DC và các sóng hài cao tần lên tới 100 kHz.

Các thiết bị bảo vệ dòng rò thông thường chuẩn Type A hoặc Type AC hoàn toàn không có khả năng phát hiện dòng rò một chiều phẳng. Nguy hiểm hơn, dòng DC rò rỉ này sẽ chạy qua lõi từ của các thiết bị bảo vệ Type A, gây bão hòa từ tính lõi thép và làm tê liệt toàn bộ khả năng ngắt mạch của aptomat chống rò khi xảy ra sự cố chạm đất thứ cấp, đe dọa trực tiếp tính mạng con người và gây nguy cơ hỏa hoạn nghiêm trọng. Dòng rơ le DOLD RN 5884.12 ra đời để loại bỏ triệt để mối nguy này theo tiêu chuẩn an toàn quốc tế khắt khe IEC/EN 62020 và IEC 60947-2 Annex M. Thiết bị hoạt động theo nguyên lý đo lường vi sai nhạy với mọi dạng dòng điện (All-current sensitive / allstromsensitiv), kết hợp cùng biến dòng vi sai chuyên dụng DOLD (ND 5016, ND 5017, ND 5018, ND 5019) để giám sát liên tục, cảnh báo sớm tình trạng suy giảm cách điện trước khi dòng rò đạt đến ngưỡng ngắt mạch nguy hiểm, giúp doanh nghiệp chủ động bảo trì phòng ngừa mà không phải ngắt điện đột ngột gây đình trệ sản xuất.

Dòng sản phẩm DOLD RN 5884.12 sở hữu dải đo mở rộng vượt bậc từ 30 mA đến 5000 mA (0.03 A đến 5 A), đáp ứng hoàn hảo cho cả các hệ thống phụ tải lớn có dòng rò điện dung tự nhiên cao. Thiết bị tích hợp thời gian trễ tác động linh hoạt từ 0 đến 10 giây (Tv = 0 - 10s), giúp triệt tiêu các cảnh báo giả do dòng nạp quá độ khi khởi động hệ thống.

Bài viết tổng hợp đầy đủ 11 mã cấu hình chuyên dụng thuộc dòng RN 5884.12, phân bổ qua hai dải điện áp nguồn nuôi phụ trợ AC/DC 24-100V và AC/DC 80-240V:
1. Dòng rơ le tiêu chuẩn RN 5884.12:
- RN5884.12 AC/DC24-100V 0-10S & RN5884.12 AC/DC80-240V 0-10S: Phiên bản 1 kênh đo tiêu chuẩn, tích hợp 2 tiếp điểm chuyển đổi độc lập (2 C/O) phân định rõ ràng giữa tiếp điểm cảnh báo sớm (Prewarning) và tiếp điểm ngắt báo động chính (Alarm).
2. Biến thể RN 5884.12/001:
- RN5884.12/001 AC/DC80-240V 0-10S: Phiên bản tối ưu hóa mạch lọc dải tần, loại trừ xung nhiễu điện từ trường mạnh trong môi trường biến tần công suất lớn.
3. Biến thể RN 5884.12/002:
- RN5884.12/002 AC/DC24-100V 0-10S & RN5884.12/002 AC/DC80-240V 0-10S: Phiên bản hỗ trợ kết nối 2 biến dòng đo vi sai độc lập (2 measuring channels - CT1 và CT2), cho phép giám sát đồng thời hai nhánh tải riêng biệt trong cùng một thiết bị với 1 tiếp điểm báo động cho CT1 và 1 tiếp điểm báo động cho CT2, tiết kiệm 50% chi phí và không gian lắp đặt.
4. Biến thể RN 5884.12/003:
- RN5884.12/003 AC/DC24-100V 0-10S & RN5884.12/003 AC/DC80-240V 0-10S: Phiên bản tích hợp cổng giao tiếp truyền thông công nghiệp Modbus RTU qua giao diện RS-485, cho phép truyền dữ liệu dòng rò thời gian thực, trạng thái lỗi và cấu hình tham số từ xa lên hệ thống SCADA/PLC.
5. Biến thể RN 5884.12/004:
- RN5884.12/004 AC/DC24-100V 0-10S & RN5884.12/004 AC/DC80-240V 0-10S: Phiên bản mở rộng kết hợp 2 kênh đo lường vi sai song song với cấu hình tiếp điểm báo động phân nhánh chuyên biệt.
6. Biến thể RN 5884.12/005:
- RN5884.12/005 AC/DC24-100V 0-10S & RN5884.12/005 AC/DC80-240V 0-10S: Phiên bản tích hợp giao tiếp số hóa Modbus RTU đa kênh kết hợp tính năng giám sát kép, tối ưu cho các trung tâm dữ liệu thông minh và trạm sạc xe điện hiện đại.

Thiết bị sở hữu kích thước module RN với bề rộng chỉ 52.5 mm, hỗ trợ gài trực tiếp trên thanh ray DIN-rail 35mm. Mặt trước tích hợp dải đèn LED hiển thị phần trăm dòng rò thời gian thực, nút nhấn Test kiểm tra mạch và nút Reset xóa lỗi tiện lợi. Sản phẩm đạt tiêu chuẩn chất lượng châu Âu IEC/EN 62020, DIN VDE 0100-482, là giải pháp kiểm soát dòng rò tối thượng giúp bảo vệ toàn diện con người, thiết bị và hạ tầng công nghiệp.

• Hãng sản xuất: DOLD (E. DOLD & SÖHNE GmbH & Co. KG)
• Nguồn gốc xuất xứ: Germany (Đức)
• Dòng sản phẩm (Series): VARIMETER RCM - RN 5884
• Cấu hình tiếp điểm (Code): .12 (2 tiếp điểm chuyển đổi độc lập - 2 C/O contacts)
• Đặc tính đo lường: Dòng rò vi sai Type B (All-current sensitive: AC, xung DC và DC phẳng đến 100 kHz)
• Danh sách các mã sản phẩm tích hợp trong bài viết:
  - RN5884.12 AC/DC24-100V 0-10S (Bản 1 kênh đo chuẩn, nguồn 24-100V)
  - RN5884.12 AC/DC80-240V 0-10S (Bản 1 kênh đo chuẩn, nguồn 80-240V)
  - RN5884.12/001 AC/DC80-240V 0-10S (Bản tối ưu hóa bộ lọc nhiễu, nguồn 80-240V)
  - RN5884.12/002 AC/DC24-100V 0-10S (Bản 2 kênh đo CT1/CT2 độc lập, nguồn 24-100V)
  - RN5884.12/002 AC/DC80-240V 0-10S (Bản 2 kênh đo CT1/CT2 độc lập, nguồn 80-240V)
  - RN5884.12/003 AC/DC24-100V 0-10S (Bản truyền thông Modbus RTU RS-485, nguồn 24-100V)
  - RN5884.12/003 AC/DC80-240V 0-10S (Bản truyền thông Modbus RTU RS-485, nguồn 80-240V)
  - RN5884.12/004 AC/DC24-100V 0-10S (Bản 2 kênh đo mở rộng, nguồn 24-100V)
  - RN5884.12/004 AC/DC80-240V 0-10S (Bản 2 kênh đo mở rộng, nguồn 80-240V)
  - RN5884.12/005 AC/DC24-100V 0-10S (Bản Modbus RTU đa chức năng, nguồn 24-100V)
  - RN5884.12/005 AC/DC80-240V 0-10S (Bản Modbus RTU đa chức năng, nguồn 80-240V)
• Dải dòng rò đo lường (Measuring Range): 30 ... 5000 mA (0.03 A đến 5 A tùy chỉnh vô cấp qua chiết áp)
• Tần số dòng rò đo lường: DC đến 100 kHz
• Dải điện áp nguồn nuôi phụ trợ (Auxiliary Voltage UH):
  - Dải AC/DC 24 ... 100 V (Dung sai 0.85 ... 1.15 UH)
  - Dải AC/DC 80 ... 240 V (Dung sai 0.85 ... 1.15 UH, 50/60 Hz hoặc DC)
• Biến dòng đo ngoài tương thích: Dòng biến dòng đo vi sai Type B DOLD ND 5016, ND 5017, ND 5018, ND 5019
• Kênh đo lường: 1 kênh hoặc 2 kênh đo độc lập (tùy thuộc biến thể /002, /004)
• Giao diện truyền thông (Tùy chọn trên bản /003, /005): Modbus RTU qua cổng RS-485
• Thời gian trễ tác động (Response Delay Tv): Điều chỉnh linh hoạt từ 0 đến 10 giây (Tv = 0 ... 10s)
• Cấu hình tiếp điểm đầu ra: 2 tiếp điểm chuyển đổi (2 C/O - 2 x 1 Wechsler)
• Khả năng đóng cắt tiếp điểm: AC-15: 3A / AC 230V; DC-13: 2A / DC 24V (theo IEC/EN 60947-5-1)
• Dòng nhiệt định mức liên tục (Ith): Tối đa 5A
• Hiển thị chẩn đoán: Dải đèn LED báo % mức dòng rò thực tế, LED trạng thái báo động, nút Test và Reset mặt trước
• Kích thước module (Rộng x Cao x Sâu): 52.5 x 90 x 71 mm (Chuẩn vỏ RN)
• Kiểu lắp đặt: Gá thanh ray tiêu chuẩn DIN-rail 35 mm (theo IEC/EN 60715)
• Công nghệ cầu đấu dây: Cầu đấu bắt vít hộp kẹp chống rung lắc cao
• Cấp bảo vệ (Protection class): Thân vỏ IP40, cụm cầu đấu dây IP20 (theo IEC/EN 60529)
• Dải nhiệt độ môi trường làm việc: -20°C đến +60°C
• Tiêu chuẩn an toàn đáp ứng: IEC/EN 62020, IEC 60947-2 Annex M, DIN VDE 0100-482, CE
• Ứng dụng phổ biến: Tủ điện biến tần VFD, trạm sạc xe điện EV, hệ thống Solar PV & BESS, trung tâm dữ liệu, bệnh viện và nhà máy tự động hóa
