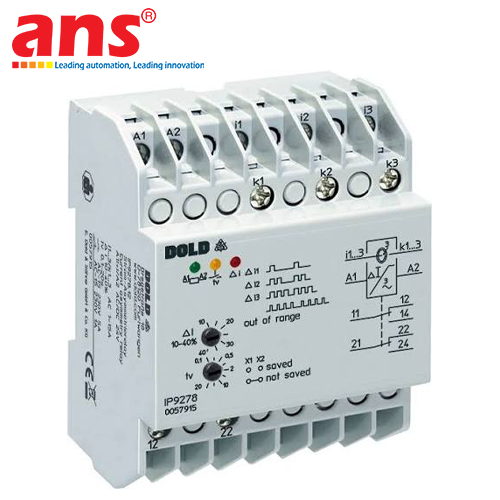

Rơ le giám sát bất đối xứng dòng điện DOLD SP9278.12 chính hãng Đức

Rơ le giám sát bất đối xứng dòng điện DOLD SP 9278.12 Series (tiếng Đức: Strom-Asymmetrierelais / tiếng Anh: Current Asymmetry Relay) là dòng thiết bị đo lường và bảo vệ phụ tải 3 pha chuyên dụng cao cấp, được nghiên cứu và sản xuất bởi tập đoàn E. DOLD & SÖHNE GmbH & Co. KG tại Germany. Trong thực tế vận hành mạng lưới điện công nghiệp, nhiều sự cố hư hỏng động cơ và thiết bị nhiệt không bắt nguồn từ điện áp nguồn mà bắt nguồn từ chính sự mất cân bằng dòng điện giữa các pha (Current Unbalance). Nguyên nhân thường do cuộn dây động cơ bị chạm chập cục bộ giữa các vòng, lệch trở kháng cáp dẫn, hoặc phụ tải cơ khí không đồng đều. Khi dòng điện giữa 3 pha bị lệch nhau dù chỉ ở mức tương đối nhỏ, nhiệt lượng phát sinh bên trong lõi stato sẽ tăng theo hàm mũ bậc hai, làm suy giảm nhanh tuổi thọ lớp vec-ni cách điện, gây rung lắc trục rotor và nhanh chóng dẫn đến hiện tượng cháy động cơ nếu chỉ sử dụng các rơ le điện áp thông thường (vốn không thể phát hiện được sự mất cân bằng dòng điện tiêu thụ).

Dòng rơ le DOLD SP 9278.12 được thiết kế để giải quyết triệt để rủi ro này bằng phương thức đo lường trực tiếp dòng điện chạy qua cả 3 pha tải trong dải đo định mức từ AC 1A đến 15A. Thiết bị liên tục so sánh dòng điện giữa từng cặp pha để tính toán độ lệch phần trăm bất đối xứng thực tế. Khi tỷ lệ bất đối xứng vượt quá ngưỡng cài đặt trước trên mặt máy, mạch điện tử chính xác sẽ kích hoạt chu trình đếm thời gian trễ Tv (có thể tinh chỉnh mượt mà từ 0.1 đến 20 giây thông qua biến trở mặt trước). Tính năng trễ thời gian này đóng vai trò then chốt giúp lọc bỏ các dao động lệch dòng tức thời trong quá trình tăng tốc khởi động của động cơ hoặc khi phụ tải biến thiên ngắn hạn, ngăn ngừa tuyệt đối các hiện tượng ngắt mạch giả gây dừng chuyền không đáng có.

Dòng sản phẩm thuộc kết cấu vỏ dạng S (S-model housing) với bề rộng tiêu chuẩn 70 mm, trang bị cụm cầu đấu dây ở phía trên thân vỏ được tối ưu hóa cho các tủ điều khiển gắn tấm panel và máng dẫn dây cáp công nghiệp. Cấu hình tiếp điểm chuẩn ".12" sở hữu 2 cặp tiếp điểm chuyển đổi độc lập (2 Changeover Contacts - 2 C/O) chịu dòng tải cao, cho phép kỹ sư vừa cắt khởi động từ của mạch động lực, vừa truyền tín hiệu lỗi về hệ thống giám sát SCADA/PLC. Bài viết tích hợp đầy đủ 3 phiên bản định danh chính xác:
- DOLD SP9278.12 AC/DC 24V AC 1-15A (Tv=0.1-20s): Phiên bản sử dụng nguồn điều khiển an toàn điện áp thấp AC/DC 24V, phù hợp cho tủ điều khiển PLC và các tiêu chuẩn an toàn SELV/PELV.
- DOLD SP9278.12 AC 220-240V AC 1-15A (Tv=0.1-20s): Phiên bản dùng trực tiếp nguồn điện lưới xoay chiều 220-240V phổ biến, không cần lắp thêm bộ chuyển đổi nguồn ngoài.
- DOLD SP9278.12/010 AC 220-240V AC 1-15A (Tv=0.1-20s): Phiên bản mở rộng trang bị tính năng lưu nhớ lỗi (Fault memory / Latching function), giữ nguyên trạng thái tác động ngắt sau khi xảy ra sự cố lệch dòng cho đến khi kỹ thuật viên nhấn nút Reset thủ công để kiểm tra an toàn tại hiện trường.

Vỏ thiết bị chế tạo từ vật liệu nhựa kỹ thuật nhiệt dẻo chống cháy cao cấp, hỗ trợ gài nhanh trên thanh ray DIN-rail 35mm hoặc bắt vít trực tiếp lên tấm đế tủ điện. Hệ thống đèn LED mặt trước báo nguồn và báo lỗi lệch dòng trực quan, đáp ứng tiêu chuẩn quốc tế IEC/EN 60255-1, là sự lựa chọn bảo vệ tin cậy cho trạm bơm nước, máy nén khí, lò nung công nghiệp và máy công cụ hạng nặng.

• Hãng sản xuất: DOLD (E. DOLD & SÖHNE GmbH & Co. KG)
• Nguồn gốc xuất xứ: Germany (Đức)
• Dòng sản phẩm (Series): VARIMETER SP 9278
• Tên gọi kỹ thuật: Rơ le giám sát bất đối xứng dòng điện 3 pha (Current Asymmetry Relay / Strom-Asymmetrierelais)
• Cấu hình tiếp điểm (Code): .12 (2 tiếp điểm chuyển đổi độc lập - 2 C/O contacts)
• Các phiên bản model trong bài viết:
  - DOLD SP9278.12 AC/DC 24V AC 1-15A Tv=0.1-20s
  - DOLD SP9278.12 AC 220-240V AC 1-15A Tv=0.1-20s
  - DOLD SP9278.12/010 AC 220-240V AC 1-15A Tv=0.1-20s (Biến thể tích hợp bộ nhớ lưu lỗi)
• Mạng điện giám sát: Mạng xoay chiều 3 pha (3-phase AC)
• Dải đo dòng điện định mức (Measuring range): AC 1 ... 15 A
• Tần số dòng điện đo lường: 50 / 60 Hz
• Điện áp nguồn phụ trợ (Auxiliary Voltage UH):
  - Bản AC/DC 24V: Dung sai 0.85 ... 1.15 UN
  - Bản AC 220-240V: Dung sai 0.85 ... 1.15 UN, tần số 50/60 Hz
• Chức năng giám sát:
  - Bất đối xứng dòng điện giữa các pha (Current asymmetry / unbalance)
  - Phát hiện mất cân bằng dòng và gián đoạn dòng tải
  - Bản /010: Tích hợp chế độ lưu nhớ trạng thái lỗi (Latching fault memory)
• Dải cài đặt ngưỡng bất đối xứng: Tùy chỉnh tỷ lệ lệch dòng vô cấp qua chiết áp mặt trước
• Thời gian trễ tác động (Switching delay Tv): Điều chỉnh linh hoạt từ 0.1 đến 20 giây
• Khả năng chịu dòng tiếp điểm: AC-15: 3A / AC 230V; DC-13: 2A / DC 24V (theo IEC/EN 60947-5-1)
• Dòng nhiệt định mức liên tục (Ith): Tối đa 5A
• Cấu trúc vỏ (Housing): Chuẩn vỏ S-model, chiều sâu 100 mm với cầu đấu dây bố trí ở phần trên
• Kích thước module (Rộng x Cao x Sâu): 70 x 90 x 100 mm
• Cơ chế lắp đặt: Gá thanh ray tiêu chuẩn DIN-rail 35 mm (theo IEC/EN 60715) hoặc bắt vít cố định
• Cầu đấu dây: Cầu đấu bắt vít hộp kẹp chống rung lắc, chịu lực siết cơ học cao
• Cấp bảo vệ (Enclosure rating): Thân vỏ IP40, cụm cầu đấu dây IP20 (theo IEC/EN 60529)
• Dải nhiệt độ môi trường làm việc: -20°C đến +60°C
• Tiêu chuẩn chất lượng đáp ứng: IEC/EN 60255-1, IEC/EN 60947-5-1, CE
• Ứng dụng phổ biến: Động cơ 3 pha tải nặng, máy nén khí, lò sấy điện trở công nghiệp, máy bơm chìm, trạm biến áp
