Cổ góp điện DSTI ES-L Series chính hãng USA | Báo giá tại AnhNghiSon

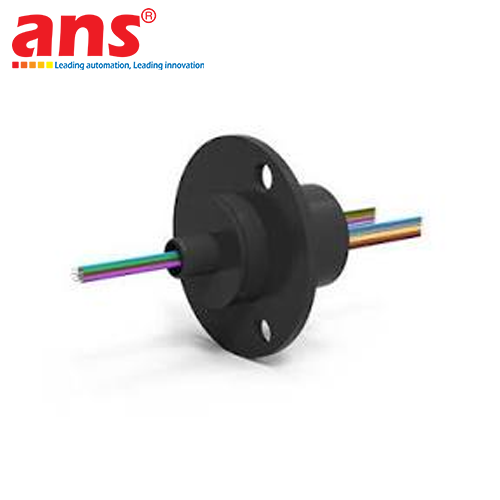

Cổ góp điện xoay dạng viên nang DSTI ES-L Series (Economy / Light-Duty Capsule Slip Rings) do hãng Dynamic Sealing Technologies, Inc. (DSTI - Hoa Kỳ) nghiên cứu và sản xuất, là dòng sản phẩm được tối ưu hóa đặc biệt nhằm mang lại giải pháp kết nối điện xoay tin cậy với chi phí đầu tư tiết kiệm vượt trội so với các phiên bản tiêu chuẩn, nhưng vẫn duy trì chất lượng cơ khí và tiếp điểm cao cấp từ thương hiệu DSTI.

Hậu tố "-L" (Economy / Light-duty) trong mã sản phẩm đại diện cho dải cấu hình được tinh chỉnh hoàn hảo cho các ứng dụng có tốc độ quay trung bình dưới 100 RPM và điện áp làm việc 120V AC/DC. Dòng sản phẩm bao gồm dải model đa dạng từ 6 đến 56 mạch độc lập:
1. Nhóm Sub-Miniature siêu nhỏ gọn (ES6A-L, ES12A-L): Sở hữu đường kính thân siêu nhỏ chỉ 12.7 mm (0.50"), mặt bích bắt ốc 24.13 mm (0.95"), cực kỳ lý tưởng để lắp đặt trong các không gian vi mô như đầu quay camera quan sát, gimbal ổn định hình ảnh, thiết bị nội soi hoặc các khớp xoay ngón tay robot.
2. Nhóm Compact tiêu chuẩn (ES6-L, ES12-L, ES18-L, ES24-L, ES36-L, ES56-L): Đường kính thân chuẩn 22.1 mm đến 25.4 mm cùng mặt bích định vị 44.45 mm (1.75"), cung cấp mật độ kênh truyền lớn từ 6, 12, 18, 24, 36 đến 56 dây dẫn độc lập. Nhóm này được tiêu chuẩn hóa ngàm lắp để gắn đồng trục xuyên tâm với các dòng khớp nối xoay thủy lực - khí nén DSTI (GP, LT, SE Series).

Đặc tính công nghệ và giá trị vận hành nổi bật:
- Công nghệ tiếp điểm Vàng trên Vàng (Gold-on-Gold Contact Technology): Mặc dù thuộc phân khúc giá kinh tế, DSTI vẫn giữ nguyên công nghệ bề mặt tiếp xúc mạ vàng nhiều lớp trên cả rãnh vòng tiếp điện lẫn chổi quét đa điểm. Thiết kế này giúp triệt tiêu hiện tượng oxy hóa bề mặt, hạn chế mài mòn cơ học và giữ cho điện trở tiếp xúc luôn ổn định trong suốt vòng đời hoạt động.
- Độ nhiễu điện cực thấp (Low Electrical Noise ≤ 60 mΩ): Đảm bảo chất lượng truyền dẫn tín hiệu không bị suy hao hoặc méo dạng, tương thích hoàn hảo cho các tín hiệu điều khiển analog (0-10V, 4-20mA), tín hiệu cảm biến can nhiệt, loadcell, encoder cũng như các luồng dữ liệu số tốc độ dưới 50 Mbps.
- Dây dẫn lõi đồng mạ bạc cao cấp (28 AWG Silver-Plated Copper): Hệ thống dây dẫn dài 48 inch (1,219 mm) ở cả hai đầu Rotor và Stator được bọc cách điện dẻo dai chịu nhiệt, mã hóa màu sắc riêng biệt theo tiêu chuẩn quốc tế giúp kỹ thuật viên dễ dàng phân biệt từng kênh và đấu nối nhanh chóng, chính xác.
- Mô-men cản quay cực thấp & Vận hành êm ái: Lực tỳ chổi quét được cân chỉnh cơ khí chính xác kết hợp với hệ thống vòng bi thu nhỏ bôi trơn vĩnh viễn, giúp cổ góp có mô-men khởi động và mô-men quay cực nhỏ, không gây rung lắc và không đòi hỏi bù công suất động cơ kéo.
- Khả năng làm việc linh hoạt và bảo vệ môi trường: Tích hợp sẵn phớt chặn bụi bẩn và tia nước bắn nhẹ (Splash Seals) bảo vệ buồng tiếp xúc. Ngoài ra, thiết bị có thể kết hợp với vỏ bảo vệ công nghiệp IP65 bên ngoài cho các môi trường ẩm ướt hoặc nhiều bụi bẩn.

Ứng dụng tiêu biểu:
- Khớp quay tay gắp robot lắp ráp nhẹ, robot giáo dục và cơ cấu xoay tự động trong phòng thí nghiệm.
- Camera quan sát PTZ ngoài trời, bệ xoay camera an ninh, thiết bị quay quét radar mini.
- Bàn xoay phân độ tốc độ chậm, thiết bị kiểm tra tĩnh và bán tự động linh kiện điện tử.
- Máy đóng gói bánh kẹo, máy quấn cuộn màng co, máy dán nhãn xoay và tang quấn cáp tự động.

• Hãng sản xuất: DSTI (Dynamic Sealing Technologies, Inc.)
• Xuất xứ: USA
• Dòng sản phẩm: Cổ góp điện xoay dạng viên nang phiên bản kinh tế ES-L Series (Economy Capsule Slip Rings)
• Danh mục model & Số lượng kênh dẫn chi tiết:
  - ES6A-L: 6 mạch tín hiệu | 2A/mạch | 120V AC/DC | Chiều dài capsule: 0.47" [11.94 mm]
  - ES6-L: 6 mạch tín hiệu | 2A/mạch | 120V AC/DC | Chiều dài capsule: 1.102" [28.00 mm]
  - ES12A-L: 12 mạch tín hiệu | 2A/mạch | 120V AC/DC | Chiều dài capsule: 0.59" [14.99 mm]
  - ES12-L: 12 mạch tín hiệu | 2A/mạch | 120V AC/DC | Chiều dài capsule: 0.75" [19.05 mm]
  - ES18-L: 18 mạch tín hiệu | 2A/mạch | 120V AC/DC | Chiều dài capsule: 1.02" [25.91 mm]
  - ES24-L: 24 mạch tín hiệu | 2A/mạch | 120V AC/DC | Chiều dài capsule: 1.29" [32.77 mm]
  - ES36-L: 36 mạch tín hiệu | 2A/mạch | 120V AC/DC | Chiều dài capsule: 2.06" [52.32 mm]
  - ES56-L: 56 mạch tín hiệu | 2A/mạch | 120V AC/DC | Chiều dài capsule: 2.96" [75.30 mm]
• Dòng điện định mức mỗi kênh (Current Rating): 2 Amps liên tục
• Điện áp hoạt động tối đa (Max Voltage Rating): 120V AC/DC
• Tốc độ quay tối đa (Max Operating Speed): 100 RPM (vòng/phút)
• Tốc độ truyền dữ liệu tối đa (Max Data Speed): Dưới 50 Mbps (Non-Ethernet, tín hiệu Analog & Digital)
• Mức độ nhiễu điện cực đại (Max Electrical Noise): ≤ 60 Milliohms (mΩ) tại tốc độ định mức
• Vật liệu bề mặt tiếp xúc (Contact Metallurgy): Tiếp điểm Vàng trên Vàng (Gold-on-Gold)
• Vật liệu dây dẫn đầu nối: Đồng bọc mạ bạc (Silver-Plated Copper), cách điện mã hóa màu
• Chuẩn cỡ dây (Wire Gauge): 28 AWG
• Chiều dài dây dẫn tiêu chuẩn: 48 inch [1,219 mm] ở cả hai đầu Rotor và Stator
• Ổ trục đỡ: Vòng bi chính xác thu nhỏ kép bôi trơn vĩnh viễn
• Cấp bảo vệ chống xâm nhập: Phớt ngăn bụi và nước bắn tóe (Splash Seals); hỗ trợ tùy chọn hộp bảo vệ công nghiệp IP65
• Dải nhiệt độ làm việc: -40°C đến +80°C (-40°F đến +176°F)
• Khả năng ghép nối hệ thống: Mặt bích tiêu chuẩn, tương thích lắp ghép trực tiếp đồng trục xuyên tâm với các dòng khớp quay DSTI GP, LT, SE Series.
