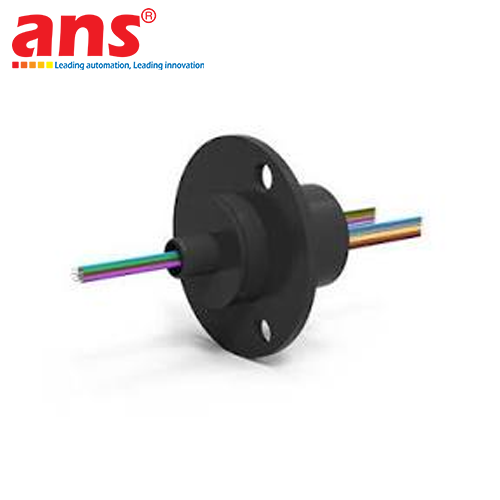

Cổ góp điện xoay dạng viên nang DSTI ESM Series (Mixed Power & Signal Capsule Slip Rings) do hãng Dynamic Sealing Technologies, Inc. (DSTI - Hoa Kỳ) nghiên cứu và sản xuất, là dòng thiết bị cổ góp điện công nghiệp cao cấp được thiết kế chuyên biệt nhằm giải quyết bài toán truyền dẫn hỗn hợp: cấp nguồn động lực dòng tải cao (5A hoặc 10A) kết hợp song song với các mạch điều khiển và tín hiệu dữ liệu tốc độ cao (2A) trên cùng một cụm xoay duy nhất.

Khác biệt với dòng ES Series tiêu chuẩn chỉ hỗ trợ các mạch dòng nhỏ 2A, dòng ESM Series tích hợp sẵn cấu hình mạch hỗn hợp đa năng, giúp các kỹ sư không cần phải sử dụng nhiều bộ cổ góp riêng lẻ, tiết kiệm tối đa không gian và chi phí lắp đặt:
1. Nhóm ESM300 (ESM36, ESM312): Chiều dài thân capsule nhỏ gọn 49.3 mm (1.940"), đường kính thân 22.1 mm, mặt bích bắt bu-lông chuẩn 44.45 mm (1.75").
   - ESM36: Cấu hình 9 mạch gồm (3x) 10A cấp nguồn động lực + (6x) 2A truyền tín hiệu điều khiển.
   - ESM312: Cấu hình 15 mạch gồm (3x) 5A cấp nguồn động lực + (12x) 2A truyền tín hiệu điều khiển.
2. Nhóm ESM400 tầm trung (ESM420, ESM428): Chiều dài thân capsule 66.0 mm (2.600"), đường kính thân 25.4 mm, mở rộng số lượng mạch lên tới 24 và 32 đường truyền độc lập.
   - ESM420: Cấu hình 24 mạch gồm (4x) 10A cấp nguồn tải lớn + (20x) 2A truyền tín hiệu điều khiển.
   - ESM428: Cấu hình 32 mạch gồm (4x) 5A cấp nguồn tải vừa + (28x) 2A truyền tín hiệu điều khiển.
3. Nhóm ESM400 mật độ cao (ESM440, ESM448): Chiều dài thân capsule 88.9 mm (3.500"), cung cấp khả năng tích hợp mật độ mạch cực lớn lên đến 44 và 52 kênh.
   - ESM440: Cấu hình 44 mạch gồm (4x) 10A cấp nguồn động lực + (40x) 2A truyền tín hiệu điều khiển.
   - ESM448: Cấu hình 52 mạch gồm (4x) 5A cấp nguồn động lực + (48x) 2A truyền tín hiệu điều khiển.

Đặc tính công nghệ và ưu thế vận hành vượt trội:
- Công nghệ tiếp điểm Vàng trên Vàng (Gold-on-Gold Contact Metallurgy): Rãnh vành khuyên tiếp điện cùng hệ thống chổi quét đa tiếp điểm đều được mạ phủ hợp kim vàng nguyên chất cao cấp. Cấu trúc này triệt tiêu hoàn toàn hiện tượng oxy hóa bề mặt, hạn chế mài mòn cơ học, giảm điện trở tiếp xúc và đảm bảo độ bền vận hành lên đến hàng chục triệu chu kỳ quay liên tục.
- Độ nhiễu điện cực thấp (Low Electrical Noise ≤ 60 mΩ): Đảm bảo các luồng tín hiệu cảm biến độ nhạy cao (analog 0-10V, 4-20mA, can nhiệt thermocouple, biến trở, tín hiệu encoder xung) cũng như các giao thức bus trường truyền dữ liệu số tốc độ lên đến 50 Mbps được truyền tải trung thực, không suy hao biên độ và không bị biến dạng sóng do xung nhiễu từ các đường dây động lực công suất chạy song song.
- Dây dẫn lõi đồng mạ bạc cao cấp (Silver-Plated Copper Leads): Sử dụng các tiết diện dây chuẩn 16 AWG (cho mạch 10A), 20 AWG (cho mạch 5A) và 26 AWG (cho mạch 2A). Tất cả dây dẫn đều được bọc lớp cách nhiệt Teflon bền bỉ và mã hóa màu sắc riêng biệt theo tiêu chuẩn quốc tế, dài 1,219 mm (48 inch) ở cả hai đầu Rotor và Stator giúp đấu nối chính xác, chống nhầm lẫn.
- Ổ bi chính xác cao & Mô-men xoắn cản quay thấp: Trang bị các cụm vòng bi thu nhỏ chính xác cao bôi trơn vĩnh viễn, triệt tiêu rung lắc, giúp thiết bị vận hành êm ái ở dải tốc độ quay liên tục lên đến 250 RPM mà không sinh nhiệt quá mức.
- Cấp bảo vệ chống bụi và nước: Thân capsule được trang bị sẵn gioăng phớt ngăn ngừa bụi bẩn và tia nước bắn nhẹ (Splash Seals). Đối với môi trường lắp đặt công nghiệp khắc nghiệt, DSTI cung cấp tùy chọn vỏ bọc bảo vệ chuyên dụng SRPE đạt cấp độ bảo vệ chống nước, chống bụi IP65.
- Khả năng tích hợp đồng bộ (Fluid + Electrical Integration): Thiết kế mặt bích và trục của dòng ESM Series tương thích hoàn hảo để gắn đồng trục xuyên tâm với các dòng khớp nối xoay thủy lực và khí nén DSTI (GP, LT, SE Series), tạo nên cụm thiết bị tổ hợp toàn diện vừa dẫn dầu/khí/chân không vừa cấp nguồn động lực và tín hiệu số.

Ứng dụng tiêu biểu:
- Khớp quay cánh tay robot công nghiệp, robot hàn, robot sơn và đầu tay gắp (End-of-Arm Tooling).
- Bàn xoay phân độ tự động nhiều vị trí (Rotary Indexing Tables) và đồ gá kẹp phôi khí nén - thủy lực trên máy CNC.
- Hệ thống camera quan sát xoay quét PTZ ngoài trời, bệ ăng-ten radar giám sát hàng hải và quân sự.
- Dây chuyền chiết rót, đóng chai, dán nhãn xoay và máy cuộn màng co tự động.
- Cuộn rulo tang quấn cáp cấp điện cho thiết bị nâng hạ và cẩu trục cảng biển.

• Hãng sản xuất: DSTI (Dynamic Sealing Technologies, Inc.)
• Xuất xứ: USA
• Dòng sản phẩm: Cổ góp điện dạng viên nang kết hợp nguồn & tín hiệu ESM Series (Mixed Power & Signal)
• Danh mục cấu hình chi tiết từng Model:
  - ESM36:
    + Tổng số mạch: 9 mạch
    + Cấu hình dòng điện: (3x) 10A + (6x) 2A
    + Chiều dài capsule: 1.940" [49.3 mm] | Đường kính mặt bích: 1.750" [44.45 mm]
  - ESM312:
    + Tổng số mạch: 15 mạch
    + Cấu hình dòng điện: (3x) 5A + (12x) 2A
    + Chiều dài capsule: 1.940" [49.3 mm] | Đường kính mặt bích: 1.750" [44.45 mm]
  - ESM420:
    + Tổng số mạch: 24 mạch
    + Cấu hình dòng điện: (4x) 10A + (20x) 2A
    + Chiều dài capsule: 2.600" [66.0 mm] | Đường kính mặt bích: 1.750" [44.45 mm]
  - ESM428:
    + Tổng số mạch: 32 mạch
    + Cấu hình dòng điện: (4x) 5A + (28x) 2A
    + Chiều dài capsule: 2.600" [66.0 mm] | Đường kính mặt bích: 1.750" [44.45 mm]
  - ESM440:
    + Tổng số mạch: 44 mạch
    + Cấu hình dòng điện: (4x) 10A + (40x) 2A
    + Chiều dài capsule: 3.500" [88.9 mm] | Đường kính mặt bích: 1.750" [44.45 mm]
  - ESM448:
    + Tổng số mạch: 52 mạch
    + Cấu hình dòng điện: (4x) 5A + (48x) 2A
    + Chiều dài capsule: 3.500" [88.9 mm] | Đường kính mặt bích: 1.750" [44.45 mm]
• Điện áp hoạt động định mức (Voltage Rating): 240V AC/DC
• Tốc độ quay tối đa (Max Operating Speed): 250 RPM (vòng/phút) liên tục
• Tốc độ truyền dữ liệu tối đa (Max Data Speed): Dưới 50 Mbps (Non-Ethernet, tín hiệu Analog & Digital)
• Mức độ nhiễu điện cực đại (Max Electrical Noise): ≤ 60 Milliohms (mΩ) tại tốc độ định mức
• Vật liệu tiếp điểm quét (Contact Metallurgy): Tiếp điểm Vàng trên Vàng (Gold-on-Gold)
• Vật liệu dây dẫn: Đồng mềm mạ bạc (Silver-Plated Copper), cách điện Teflon chịu nhiệt mã hóa màu
• Chuẩn cỡ dây dẫn (Wire Gauge):
  - Mạch 10A: Dây 16 AWG
  - Mạch 5A: Dây 20 AWG
  - Mạch 2A: Dây 26 AWG
• Chiều dài dây dẫn tiêu chuẩn: 48 inch [1,219 mm] ở cả đầu Rotor và Stator
• Ổ trục đỡ: Vòng bi chính xác kép tự bôi trơn
• Cấp bảo vệ chống xâm nhập: Phớt ngăn bụi và nước bắn tóe (Splash Seals); có tùy chọn hộp bảo vệ công nghiệp IP65
• Dải nhiệt độ làm việc: -40°C đến +80°C (-40°F đến +176°F)
• Khả năng ghép nối hệ thống: Mặt bích tiêu chuẩn định vị bu-lông, tương thích lắp ghép trực tiếp đồng trục xuyên tâm với các dòng khớp quay DSTI GP, LT, SE Series.
