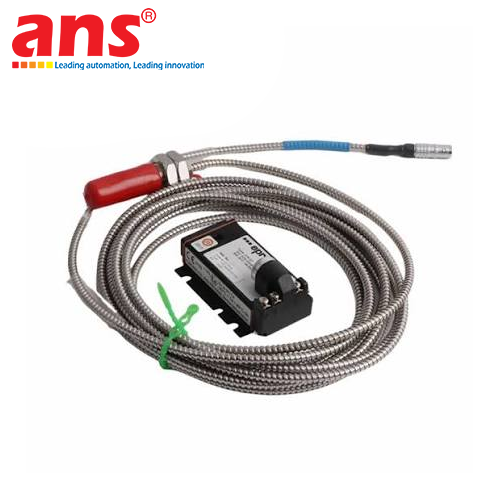

Cảm biến dòng xoáy đo dịch chuyển Emerson PR6424/010-040

Cảm biến dòng xoáy đo dịch chuyển và độ rung động trục (Eddy Current Sensor / Displacement Sensor) Emerson Type: PR6424/010-040 là dòng thiết bị đo lường tiệm cận không tiếp xúc phân khúc chuyên sâu cao cấp, giữ vai trò nền tảng cấu thành nên hệ thống bảo vệ máy quay cơ khí cốt lõi (TSI - Turbine Supervisory Instrumentation). Được thiết kế và chế tạo dựa trên các tiêu chuẩn kỹ thuật khắt khe của dòng sản phẩm epro thuộc tập đoàn Emerson, cảm biến này chuyên dùng để số hóa các đại lượng động học cơ khí quan trọng như độ rung động hướng tâm tương đối, độ dịch chuyển vị trí hướng trục do giãn nở nhiệt và khe hở màng dầu bôi trơn tại các gối gá trục chịu tải trọng lớn. Nguyên lý vận hành của cảm biến dựa trên hiện tượng dòng điện xoáy cảm ứng: khi mạch dao động cao tần của bộ driver cấp nguồn cho cuộn dây nằm ở đầu cảm biến, một từ trường đối xứng sẽ được giải phóng; sự thay đổi khoảng cách của bề mặt kim loại mục tiêu (trục quay) trong vùng từ trường này tạo ra dòng Foucault (dòng xoáy), gián tiếp làm thay đổi biên độ điện áp dao động, từ đó được bộ biến đổi dịch thuật thành tín hiệu tương tự (analog) tuyến tính cực kỳ chính xác.

Cấu hình chi tiết của model Emerson PR6424/010-040 sở hữu đường kính đầu đo mở rộng lên đến 16mm (ECS 16MM), mang lại dải đo tuyến tính rộng hơn đáng kể so với các dòng đầu đo 8mm thông thường, cực kỳ lý tưởng cho các trục máy kích thước lớn có biên độ dao động rộng. Thân đầu đo được thiết kế chắc chắn với ren cơ khí M18x1.5 tiêu chuẩn, kết hợp đoạn ống sleeve trơn có chiều dài 40mm (40mm Sleeve), hỗ trợ quá trình gá lắp cứng vững xuyên qua vách tủ định vị của gối trục dày, triệt tiêu tối đa các sai số do rung động nền thứ cấp tác động lên đầu đo. Điểm nâng cấp vượt trội của model này nằm ở cấu trúc cáp dài liên tục 10 mét có bọc giáp lưới thép inox chịu lực hoàn toàn (Armor). Trong không gian buồng máy tuabin khắc nghiệt – nơi đầy rẫy hơi dầu bôi trơn áp suất cao, nhiệt độ bức xạ cực đại và nguy cơ va đập cơ học – lớp giáp thép bảo vệ kiên cố này sẽ ngăn chặn triệt để tình trạng cáp bị cắt đứt, giòn gãy hay mài mòn, đồng thời triệt tiêu hoàn toàn xung nhiễu điện từ trường (EMI/RFI). Đầu cuối cáp tích hợp giắc kết nối nhanh đồng trục kiểu LEMO cao cấp mạ vàng các chân tiếp điểm, bảo đảm truyền dẫn tín hiệu cao tần vuông vức về hệ thống phân tích rung động trung tâm Emerson AMS 6500 mà không hề bị suy hao. Đây là giải pháp công nghệ tối cao giúp nhà máy vận hành liên tục 24/7, phát hiện sớm các nguy cơ lệch tâm, mài mòn gối trục và ngăn ngừa thảm họa hỏng hóc máy quay.

• Hãng sản xuất: Emerson (Dòng sản phẩm công nghệ epro)
• Mã sản phẩm định danh (Type): PR6424/010-040
• Nguyên lý đo lường: Cảm ứng dòng điện xoáy không tiếp xúc (Eddy Current Principle)
• Đường kính đầu đo cảm biến (Tip Diameter): 16 mm (ECS 16MM)
• Đặc điểm cấu trúc ren thân: Ren cơ khí hệ mét M18x1.5
• Chiều dài phần ống bọc trơn (Sleeve Length): 40 mm
• Vỏ bọc cáp bảo vệ: Có vỏ bọc giáp thép không gỉ linh hoạt (Armor) chống va đập và kháng môi trường
• Chiều dài cáp hệ thống: Cáp tích hợp liên tục dài 10 mét (10M CAB) liền thân cảm biến
• Loại đầu nối tín hiệu cuối: Đầu cắm kết nối nhanh đồng trục kiểu LEMO chống nhiễu chuyên dụng
• Vật liệu mục tiêu đo tiêu chuẩn: Thép sắt từ hoặc kim loại dẫn điện (Chuẩn hóa theo mẫu thép 42CrMo4 hoặc tương đương)
• Dải đo tuyến tính định mức: Thường mở rộng từ 4mm đến 8mm (Tùy thuộc vào bộ chuyển đổi driver dòng CONxxx phối hợp)
• Khả năng tích hợp hệ thống: Đồng bộ hoàn hảo với các bộ chuyển đổi tín hiệu CON021 / CON041 và hệ thống giám sát AMS 6500 Machinery Health Monitor
• Cấp độ bảo vệ chống môi trường: Đầu đo kín khít tuyệt đối, chống chịu áp suất dầu bôi trơn cao, hơi nước và hóa chất xâm thực
• Dải nhiệt độ làm việc của đầu đo: Từ -35°C đến +150°C (Đáp ứng hoàn hảo môi trường gối trục nhiệt độ cao)
• Xuất xứ thiết bị: Germany (Đức)
