Cảm biến dòng xoáy Emerson PR6423/010-040 chính hãng giá tốt

Cảm biến dòng xoáy đo dịch chuyển và độ rung động trục (Eddy Current Sensor / Displacement Sensor) Emerson Type: PR6423/010-040 là dòng thiết bị đo lường tiệm cận không tiếp xúc phân khúc chuyên sâu cao cấp, giữ vai trò nền tảng cấu thành nên hệ thống bảo vệ máy quay cơ khí cốt lõi (TSI - Turbine Supervisory Instrumentation). Được thiết kế và chế tạo dựa trên các tiêu chuẩn kỹ thuật nghiêm ngặt của dòng sản phẩm epro thuộc tập đoàn Emerson, cảm biến này chuyên dùng để số hóa các đại lượng động học cơ khí quan trọng như độ rung động hướng tâm tương đối, độ dịch chuyển vị trí hướng trục do giãn nở nhiệt và khe hở màng dầu bôi trơn tại các gối gá trục chịu tải trọng lớn và vận tốc quay cao. Nguyên lý vận hành của cảm biến dựa trên hiện tượng dòng điện xoáy cảm ứng Foucault: khi mạch dao động cao tần của bộ driver cấp nguồn cho cuộn dây nằm ở đầu đo cảm biến, một từ trường đối xứng sẽ được giải phóng; sự thay đổi khoảng cách của bề mặt kim loại mục tiêu (trục quay) trong vùng từ trường này sẽ làm thay đổi biên độ điện áp dao động, từ đó được bộ biến đổi dịch thuật thành tín hiệu tương tự (analog) tuyến tính cực kỳ chính xác chuẩn xác từng micro-mét.

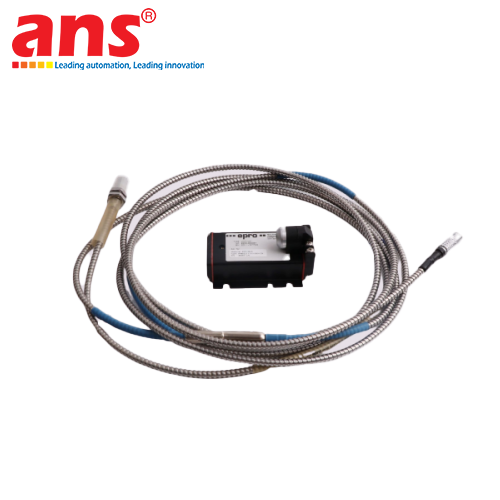

Cấu hình chi tiết của model Emerson PR6423/010-040 sở hữu đường kính đầu đo tiêu chuẩn 8mm (ECS 8MM) cùng thiết kế ren cơ khí hệ mét mịn M10x1, giúp các kỹ sư dễ dàng định vị và căn chỉnh cao độ khoảng cách lắp đặt ban đầu (khe hở tĩnh) với độ chính xác cơ học tuyệt đối. Thân cảm biến tích hợp đoạn ống sleeve trơn có chiều dài 25mm (25mm Sleeve), hỗ trợ quá trình gá lắp cứng vững xuyên qua vách định vị của cụm gối đỡ trục, giảm thiểu tối đa các sai số do rung động nền thứ cấp tác động lên đầu đo. Điểm nâng cấp vượt trội của model này nằm ở cấu trúc cáp hệ thống được bảo vệ bằng lớp vỏ bọc giáp lưới thép inox chịu lực hoàn toàn (Armor). Trong không gian buồng máy tuabin khắc nghiệt – nơi đầy rẫy hơi dầu bôi trơn áp suất cao, nhiệt độ bức xạ cực đại và nguy cơ va đập cơ học – lớp giáp thép bảo vệ kiên cố này sẽ ngăn chặn triệt để tình trạng cáp bị cắt đứt, giòn gãy hay mài mòn, đồng thời triệt tiêu hoàn toàn xung nhiễu điện từ trường (EMI/RFI). Hệ thống cáp được tối ưu hóa theo cấu hình 1 mét cáp gốc liền thân kết hợp với 9 mét cáp mở rộng (1+9M Cab), tạo ra một hệ thống dielectric đồng bộ chuẩn chiều dài 10 mét. Đầu cuối cáp tích hợp giắc kết nối nhanh đồng trục kiểu LEMO cao cấp mạ vàng các chân tiếp điểm, bảo đảm truyền dẫn tín hiệu cao tần ổn định về hệ thống phân tích trung tâm như Emerson AMS 6500. Đây là giải pháp công nghệ tối cao giúp nhà máy vận hành liên tục 24/7, phát hiện sớm các nguy cơ lệch tâm trục, mài mòn gối gá và ngăn ngừa thảm họa hỏng hóc máy quay.

• Hãng sản xuất: Emerson (Dòng sản phẩm công nghệ epro)
• Mã sản phẩm định danh (Type): PR6423/010-040
• Nguyên lý đo lường: Cảm ứng dòng điện xoáy không tiếp xúc (Eddy Current Principle)
• Đường kính đầu đo cảm biến (Tip Diameter): 8 mm (ECS 8MM)
• Đặc điểm cấu trúc ren thân: Ren cơ khí hệ mét M10x1
• Chiều dài phần ống bọc trơn (Sleeve Length): 25 mm
• Vỏ bọc cáp bảo vệ: Có vỏ bọc giáp thép không gỉ linh hoạt (Armor) chống va đập cơ học và kháng dầu bôi trơn
• Cấu hình chiều dài cáp: 1 mét cáp gốc liền thân kết hợp cùng 9 mét cáp mở rộng (1+9M Cable), tổng chiều dài hệ thống đồng bộ 10 mét
• Loại đầu nối tín hiệu cuối: Đầu cắm kết nối nhanh đồng trục kiểu LEMO chống nhiễu chuyên dụng
• Vật liệu mục tiêu đo tiêu chuẩn: Thép sắt từ hoặc kim loại dẫn điện (Chuẩn hóa theo mẫu thép 42CrMo4 hoặc tương đương)
• Dải đo tuyến tính thông dụng: Khoảng 2 mm (Tùy thuộc vào bộ driver CONxxx đi kèm)
• Khả năng tích hợp hệ thống: Đồng bộ hoàn hảo với các bộ chuyển đổi tín hiệu CON021 / CON041 và hệ thống giám sát AMS 6500 Machinery Health Monitor
• Cấp độ bảo vệ chống môi trường: Đầu đo kín khít tuyệt đối, chống chịu áp suất dầu bôi trơn cao, hơi nước và hóa chất xâm thực
• Dải nhiệt độ làm việc của đầu đo: Từ -35°C đến +150°C (Đáp ứng hoàn hảo môi trường gối trục nhiệt độ cao)
• Xuất xứ thiết bị: Germany (Đức)
