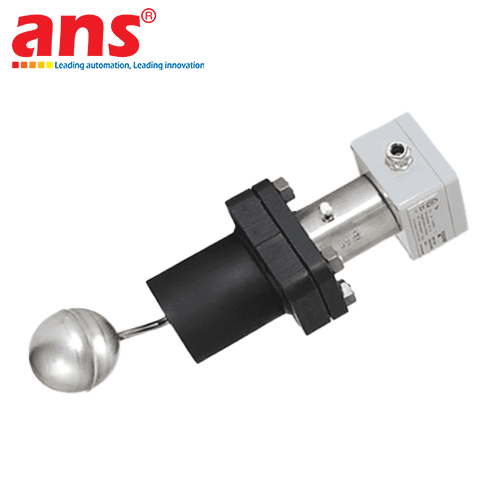

Bộ an toàn mức giới hạn Fischer Mess NK10400000010000 chính hãng Đức

Bộ an toàn mức giới hạn Fischer Mess NK10400000010000 (Level Limiter) là thiết bị an toàn giám sát mức chất lỏng giới hạn tối quan trọng thuộc series NK10 của tập đoàn FISCHER Mess- und Regeltechnik GmbH (Cộng hòa Liên bang Đức) – thương hiệu tiên phong toàn cầu về các giải pháp kiểm soát dòng nhiệt và an toàn lưu chất công nghiệp. Thiết bị được thiết kế đặc thù cho chức năng bảo vệ chống cạn mức lỏng (Low liquid level limiter / Water & oil level limiter) nhằm bảo vệ buồng đốt, chống quá nhiệt và ngăn ngừa nguy cơ cháy nổ, bục ống gia nhiệt trong các hệ thống truyền nhiệt bằng chất lỏng hữu cơ (dầu tải nhiệt / thermal oil) và nồi hơi công nghiệp.

Khác với phiên bản mặt bích truyền thống, model NK10400000010000 sở hữu kết cấu đầu nối kiểu hàn trực tiếp vào đường ống với đường kính ngoài Ø 82.5 mm (Welding ends / Schweißenden Ø 82.5 mm), mang lại độ kín khít tuyệt đối, loại bỏ hoàn toàn gioăng làm kín mặt bích và chịu được các rung động đường ống áp lực cao. Thiết bị vận hành dựa trên cơ cấu phao cơ khí kết hợp liên động từ trường vĩnh cửu không tiếp xúc (Magnetic coupling system): khi mức dầu tải nhiệt tụt xuống dưới ngưỡng an toàn, quả phao từ tính sẽ tác động tức thời làm thay đổi trạng thái của công tắc vi hành (Micro switch) an toàn tích hợp bên trong, kích hoạt tín hiệu khóa liên động ngắt mạch đầu đốt khẩn cấp. Cơ cấu truyền động từ tính hoàn toàn không sử dụng vòng đệm hay phớt làm kín động, ngăn ngừa tuyệt đối nguy cơ rò rỉ môi chất dầu nóng nguy hiểm ra ngoài môi trường. Sản phẩm đạt kiểm định chứng nhận kiểu loại của tổ chức TÜV (TÜV Type Tested) theo tiêu chuẩn khắt khe DIN 4754 (tiêu chuẩn an toàn bắt buộc cho hệ thống truyền nhiệt hữu cơ) cùng tiêu chuẩn lò hơi DIN EN 12952 / DIN EN 12953, đảm bảo độ an toàn tin cậy cao nhất cho hệ thống nhiệt công nghiệp.

• Hãng sản xuất: FISCHER Mess- und Regeltechnik GmbH
• Xuất xứ thương hiệu: Đức (Germany)
• Mã đặt hàng đầy đủ: NK10400000010000
• Dòng sản phẩm: Bộ an toàn mức giới hạn cho dầu truyền nhiệt và lò hơi (Level Limiter / Niveaubegrenzer - NK10 Series)
• Chức năng an toàn: Giám sát mức giới hạn mức thấp (Low level safety limit switch), tự động khóa liên động ngắt mạch đầu đốt khi tụt mức lỏng
• Tiêu chuẩn và chứng nhận an toàn:
  - Chứng nhận kiểm định kiểu loại TÜV theo tiêu chuẩn DIN 4754 (Hệ thống truyền nhiệt sử dụng chất tải nhiệt hữu cơ)
  - Phù hợp tiêu chuẩn an toàn lò hơi công nghiệp DIN EN 12952 / DIN EN 12953 / DIN EN 12828
  - Cấp an toàn chức năng: Phù hợp cho các hệ thống an toàn đạt chuẩn SIL (Safety Integrity Level)
• Môi chất áp dụng: Dầu truyền nhiệt (Thermal oil / Organic heat transfer fluids), dầu khoáng nóng, nước lò hơi và chất lỏng công nghiệp nhiệt độ cao
• Nhiệt độ làm việc tối đa của môi chất (Max. Medium Temperature): Lên đến 350°C (Tùy chọn cấu hình lên đến 400°C)
• Áp suất làm việc danh định tối đa (Max. Operating Pressure): 10 bar (PN16 / PN25 structural rating)
• Kiểu kết nối quy trình cơ khí (Process Connection): Đầu nối kiểu hàn trực tiếp vào đường ống (Welding ends / Schweißenden) đường kính Ø 82.5 mm
• Nguyên lý tác động: Cơ cấu phao inox với khớp nối từ tính vĩnh cửu không tiếp xúc (Glandless magnetic coupling, hoàn toàn không rò rỉ môi chất)
• Cơ cấu tiếp điểm ngõ ra (Switching Contact): Tích hợp công tắc vi hành chuyển mạch an toàn không điện thế (Volt-free safety microswitch / Changeover contact SPDT)
• Khả năng chịu tải tiếp điểm điện: 250V AC, 2A / 24V DC
• Cấp bảo vệ thân vỏ điện: IP65 theo tiêu chuẩn EN 60529 (Kín bụi và chống tia nước áp lực)
• Vật liệu buồng đo và các chi tiết tiếp xúc môi chất: Thép chịu nhiệt hàn chất lượng cao P250GH kết hợp thép không gỉ Stainless Steel 1.4571 (AISI 316Ti)
• Vật liệu quả phao nổi: Thép không gỉ chất lượng cao hàn kín chịu nhiệt độ và áp suất cao
• Nhiệt độ môi trường vận hành tại đầu đấu nối: -20°C đến +70°C
• Vị trí và hướng lắp đặt: Lắp đặt theo phương đứng (Vertical mounting) trên đường ống hàn cân bằng, bình tích áp hoặc bồn giãn nở của lò dầu
• Ứng dụng an toàn công nghiệp: Hệ thống lò dầu tải nhiệt công nghiệp (Thermal oil boilers/heaters), bồn giãn nở dầu nóng (Expansion tanks), hệ thống hấp sấy công nghiệp dệt may - gỗ - thực phẩm, nồi hơi công nghiệp và các trạm năng lượng nhiệt lỏng
