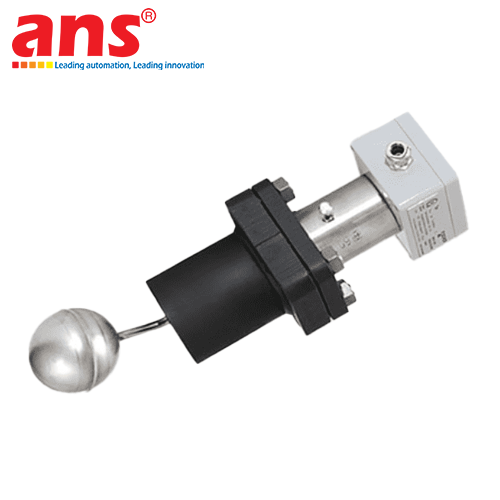

Bộ an toàn mức giới hạn Fischer Mess NK103000000100S0 chính hãng Đức

Bộ an toàn mức giới hạn Fischer Mess NK103000000100S0 (Level Limiter) là thiết bị an toàn giám sát mức chất lỏng giới hạn tối quan trọng thuộc series NK10 của tập đoàn FISCHER Mess- und Regeltechnik GmbH (Cộng hòa Liên bang Đức) – nhà sản xuất tiên phong toàn cầu về các giải pháp kiểm soát dòng nhiệt và an toàn lưu chất công nghiệp. Thiết bị được thiết kế và chế tạo đặc thù cho chức năng bảo vệ chống cạn mức lỏng (Low liquid level limiter / Water & oil level limiter) nhằm bảo vệ an toàn cháy nổ, chống quá nhiệt và ngăn ngừa phá hủy ống gia nhiệt trong các hệ thống truyền nhiệt bằng chất lỏng hữu cơ (dầu tải nhiệt / thermal oil) và nồi hơi công nghiệp.

Thiết bị vận hành dựa trên cơ cấu phao cơ khí kết hợp liên động từ trường vĩnh cửu không tiếp xúc (Magnetic coupling system): khi mức dầu tải nhiệt tụt xuống dưới ngưỡng an toàn danh định, phao từ tính sẽ tác động tức thời làm thay đổi trạng thái của tiếp điểm an toàn độc lập, kích hoạt ngắt mạch cấp nhiệt hoặc dừng khẩn cấp đầu đốt lò dầu. Cấu trúc liên động từ hoàn toàn kín giúp loại bỏ hoàn toàn các loại phớt làm kín động, ngăn ngừa tuyệt đối nguy cơ rò rỉ môi chất dầu nóng nguy hiểm ra ngoài môi trường. Model NK103000000100S0 sở hữu mặt bích kết nối công nghiệp tiêu chuẩn DN65 PN16, khả năng làm việc bền bỉ ở nhiệt độ môi chất cực cao lên tới 350°C và áp suất danh định 10 bar. Điểm giá trị cốt lõi của sản phẩm là đạt kiểm định chứng nhận an toàn kiểu loại của tổ chức kiểm định TÜV (TÜV Type Tested) theo tiêu chuẩn khắt khe DIN 4754 (quy định bắt buộc cho hệ thống truyền nhiệt bằng chất truyền nhiệt hữu cơ) cùng tiêu chuẩn an toàn chức năng SIL 1 / SIL 2 / SIL 3, đảm bảo độ tin cậy tuyệt đối cho các tổ hợp lò dầu truyền nhiệt công nghiệp.

• Hãng sản xuất: FISCHER Mess- und Regeltechnik GmbH
• Xuất xứ thương hiệu: Đức (Germany)
• Mã đặt hàng đầy đủ: NK103000000100S0
• Dòng sản phẩm: Bộ an toàn mức giới hạn cho dầu truyền nhiệt và lò hơi (Level Limiter / Niveaubegrenzer - NK10 Series)
• Chức năng an toàn: Giám sát mức giới hạn mức thấp (Low level safety limit switch), tự động khóa liên động ngắt mạch đầu đốt khi tụt mức lỏng
• Tiêu chuẩn và chứng nhận an toàn:
  - Chứng nhận kiểm định kiểu loại TÜV theo tiêu chuẩn DIN 4754 (Hệ thống truyền nhiệt sử dụng chất tải nhiệt hữu cơ)
  - Phù hợp tiêu chuẩn lò hơi công nghiệp DIN EN 12952 / DIN EN 12953 / DIN EN 12828
  - Cấp an toàn chức năng: Đạt chuẩn an toàn SIL (Safety Integrity Level) lên đến SIL 2 / SIL 3 (khi kết hợp bộ điều khiển an toàn)
• Môi chất áp dụng: Dầu truyền nhiệt (Thermal oil / Organic heat transfer fluids), dầu khoáng nóng, nước lò hơi và chất lỏng công nghiệp nhiệt độ cao
• Nhiệt độ làm việc tối đa của môi chất (Max. Medium Temperature): Lên đến 350°C (Phù hợp tuyệt đối cho dầu tải nhiệt nhiệt độ cao)
• Áp suất làm việc danh định tối đa (Max. Operating Pressure): 10 bar (PN16 design rating)
• Kiểu kết nối quy trình cơ khí (Process Connection): Mặt bích tiêu chuẩn DN65 PN16 theo chuẩn EN 1092-1 / DIN
• Nguyên lý tác động: Cơ cấu phao inox với khớp nối từ tính vĩnh cửu không tiếp xúc (Non-contact magnetic coupling, không sử dụng gioăng động)
• Cơ cấu tiếp điểm ngõ ra (Switching Contact): Tiếp điểm chuyển mạch an toàn không điện thế (Volt-free safety microswitch / bistable contact)
• Khả năng chịu tải tiếp điểm điện: 250V AC, 2A / 24V DC
• Cấp bảo vệ thân vỏ điện: IP65 theo tiêu chuẩn EN 60529 (Kín bụi và chống tia nước áp lực)
• Vật liệu buồng đo và các chi tiết tiếp xúc môi chất: Thép carbon chịu áp lực cao P250GH kết hợp thép không gỉ Stainless Steel 1.4571 (AISI 316Ti)
• Vật liệu quả phao nổi: Thép không gỉ chất lượng cao hàn kín chịu nhiệt độ và áp suất lớn
• Khối lượng thiết bị: Xấp xỉ 14 – 16 kg
• Nhiệt độ môi trường vận hành tại đầu đấu nối: -20°C đến +70°C
• Vị trí và hướng lắp đặt: Lắp đặt theo phương đứng (Vertical mounting) trên đường ống cân bằng, bình tích áp hoặc bồn giãn nở của lò dầu
• Ứng dụng an toàn công nghiệp: Hệ thống lò dầu tải nhiệt công nghiệp (Thermal oil boilers/heaters), bồn giãn nở dầu nóng (Expansion tanks), hệ thống hấp sấy công nghiệp dệt may - gỗ - thực phẩm, lò hơi công nghiệp và các trạm năng lượng nhiệt lỏng
