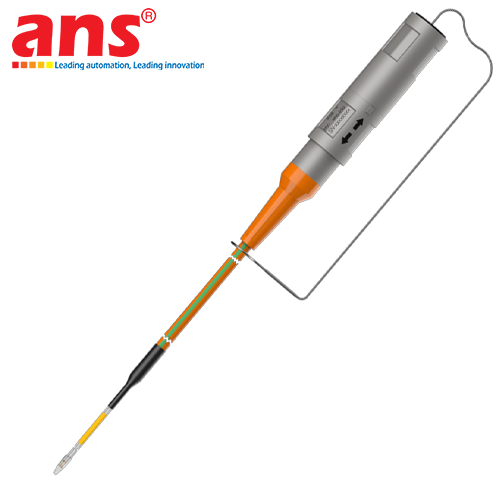

Ruột cảm biến nhiệt RTD Reckmann GmbH Type 143, R144 (Ex), R146, R149 (Ex) chính hãng Đức

Dòng ruột cảm biến nhiệt độ RTD (Measuring Insert) của Reckmann GmbH (CHLB Đức) là cụm chi tiết đo lường cốt lõi được thiết kế để lắp đặt vừa khít vào các ống bảo vệ kim loại (Thermowell) hoặc đầu nối tiêu chuẩn công nghiệp Form B/DIN. Nhờ cơ cấu lò xo ép nén đàn hồi tích hợp trên đế lắp, ruột đo luôn tì sát vào đáy ống bảo vệ, giúp giảm thiểu tối đa điện trở nhiệt trung gian, mang lại thời gian truyền nhiệt và đáp ứng nhiệt cực nhanh, đồng thời triệt tiêu độ rung lắc cơ học trong điều kiện dòng chảy lưu chất có vận tốc cao.

Bộ sản phẩm bao gồm 4 model chiến lược, phân cấp rõ ràng theo chuẩn an toàn phòng chống cháy nổ và giao thức đấu nối:
1. Type 143 (Bản tiêu chuẩn có đế sứ): Trang bị đế cầu đấu dây bằng khối gốm chịu nhiệt tiêu chuẩn DIN 43762 với các ốc siết đồng mạ niken, giúp việc đấu nối cáp tín hiệu trực tiếp diễn ra chắc chắn, bền bỉ và thuận tiện trong môi trường công nghiệp chung.
2. Type R144 (Ex) (Bản chống nổ cao cấp có đế sứ): Đạt các chứng chỉ phòng nổ quốc tế khắt khe như ATEX và IECEx (Ex i - Intrinsic Safety). Thiết kế chuyên biệt để hoạt động an toàn tuyệt đối trong các vùng nguy hiểm có nguy cơ nổ khí (Zone 0, Zone 1, Zone 2) hoặc vùng bụi dễ cháy (Zone 20, Zone 21, Zone 22) tại các nhà máy lọc dầu, hóa chất và trạm khí nén.
3. Type R146 (Bản tiêu chuẩn đầu dây tự do): Thay vì dùng cầu đấu gốm, model này xuất đầu dây tín hiệu tự do bọc teflon chống cháy (Flying Leads / Free Ends), lý tưởng để tích hợp trực tiếp vào các bộ chuyển đổi tín hiệu nhiệt độ tròn (Puck Transmitter 4-20mA / HART / Profibus) gắn ngay trong đầu củ hành hoặc luồn vào các không gian cực hẹp.
4. Type R149 (Ex) (Bản chống nổ đầu dây tự do): Kết hợp hoàn hảo giữa tiêu chuẩn chống nổ ATEX/IECEx và cấu trúc đầu dây tự do linh hoạt, phục vụ tối ưu cho các hệ thống giám sát an toàn tự động hóa phòng nổ đòi hỏi cấu hình nhỏ gọn và truyền tín hiệu số cao cấp.

Toàn bộ thân ruột cảm biến được chế tạo theo công nghệ bọc khoáng cáp mạ kim loại (Mineral Insulated - MgO Sheath) từ thép không gỉ chất lượng cao (AISI 316Ti / AISI 316L). Lớp khoáng oxit magie nén chặt bên trong không chỉ cách điện hoàn hảo ở dải điện áp cao mà còn bảo vệ sợi bạch kim Pt100/Pt1000 khỏi tác động của va đập cơ học, sốc nhiệt và cho phép thân que đo có thể uốn cong linh hoạt để thích nghi với các địa hình đường ống phức tạp.

• Hãng sản xuất: Reckmann GmbH
• Xuất xứ: Đức (Germany)
• Các model sản phẩm trong dải:
  - Type 143: Ruột đo RTD tiêu chuẩn, tích hợp đế cầu đấu bằng gốm sứ (Ceramic terminal block)
  - Type R144 (Ex): Ruột đo RTD chuẩn chống cháy nổ ATEX/IECEx, tích hợp đế đấu gốm sứ
  - Type R146: Ruột đo RTD tiêu chuẩn, đầu dây ra tự do (Free ends / Flying leads)
  - Type R149 (Ex): Ruột đo RTD chuẩn chống cháy nổ ATEX/IECEx, đầu dây ra tự do
• Phần tử cảm biến nhiệt: Pt100 hoặc Pt1000 theo chuẩn DIN EN 60751 (tùy chọn đơn 1xPt100 hoặc kép 2xPt100)
• Cấu hình số dây: 2 dây, 3 dây hoặc 4 dây (4-wire circuit triệt tiêu hoàn toàn sai số điện trở dây dẫn)
• Cấp chính xác (Tolerance Class): Class B (±0.3°C tại 0°C), Class A (±0.15°C tại 0°C), hoặc 1/3 DIN
• Dải nhiệt độ làm việc:
  - Cảm biến dạng màng mỏng (Thin film): -40°C đến +500°C
  - Cảm biến dạng gốm quấn dây (Ceramic wire-wound): -40°C đến +600°C (Mở rộng nhiệt độ âm sâu đến -196°C)
• Đường kính ngoài ống vỏ bọc (Insert Diameter): Ø3.0 mm, Ø4.5 mm, Ø6.0 mm, Ø8.0 mm
• Chiều dài ruột đo (Insert Length): Gia công linh hoạt theo mọi tiêu chuẩn từ 50 mm đến 2000 mm
• Tiêu chuẩn phòng nổ (Áp dụng cho Model R144 và R149): ATEX / IECEx loại an toàn nội tại Ex i (Khí: Zone 0/1/2; Bụi: Zone 20/21/22)
• Cơ cấu lò xo đàn hồi: Lò xo kép nén tự do hành trình 10 - 15 mm đảm bảo tì sát đáy thermowell
• Vật liệu thân vỏ bọc: Thép không gỉ cao cấp 1.4571 (Inox 316Ti) hoặc 1.4404 (Inox 316L)
• Vật liệu cách điện ruột: Bột oxit magie (MgO) nén mật độ cao chống rung động cơ học
• Điện trở cách điện: > 100 MΩ tại điện áp thử 500V DC (ở điều kiện 25°C)
