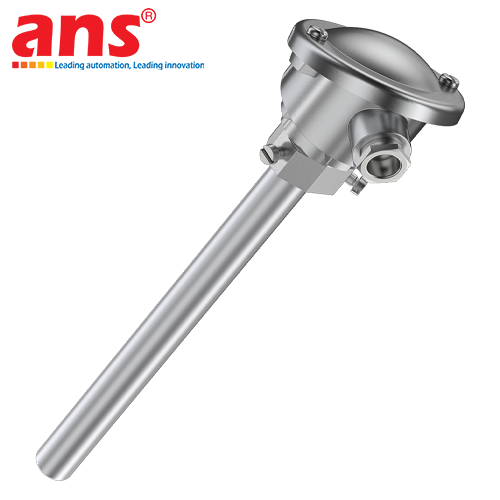

Cảm biến nhiệt độ bề mặt Reckmann GmbH RKT11 Surface TCA chính hãng Đức

Cảm biến nhiệt độ bề mặt dạng cáp Reckmann GmbH RKT11 Surface TCA (Surface Thermocouple Assembly Cable Sensor Type RKT 11) là dòng thiết bị đo nhiệt độ tiếp xúc bề mặt cơ khí chuyên dụng cao cấp được thiết kế và sản xuất tại CHLB Đức. Khác với các đầu đo dạng que tròn cắm sâu cần khoan lỗ vào lòng đường ống hay bồn chứa, RKT11 Surface TCA giải quyết triệt để bài toán kiểm soát nhiệt độ tại các vị trí không thể đục lỗ hoặc đòi hỏi tính nguyên vẹn tuyệt đối của cấu trúc cơ khí.

Điểm nổi bật vượt trội của Reckmann RKT11 nằm ở thiết kế đầu đo tích hợp dạng khối vuông kim loại cứng cáp (Robust Square Block) đi kèm lỗ xỏ bắt bu lông siết phẳng (Screw Mounting). Cấu trúc khối vuông phẳng nguyên khối giúp cảm biến được áp chặt và cố định vĩnh viễn lên bề mặt kim loại cần đo bằng ốc vít tiêu chuẩn (M3, M4, M5, M6). Khi được siết chặt lực cơ học (có thể kết hợp keo tản nhiệt hoặc lá đồng dẫn nhiệt), diện tích tiếp xúc phẳng giữa khối vuông và bề mặt máy đạt mức tối đa, giúp triệt tiêu hoàn toàn khe hở không khí và lớp cản nhiệt, mang lại khả năng dẫn truyền nhiệt nhanh chóng, trung thực và giảm độ trễ nhiệt (Thermal Response Time) xuống mức thấp nhất.

Đầu mối hàn nhiệt bên trong được cấu tạo từ cặp nhiệt điện tiêu chuẩn (thường là Type K NiCr-Ni, Type J Fe-CuNi hoặc Type N) đạt cấp chính xác cao Class 1 theo chuẩn quốc tế IEC / DIN EN 60584-1. Mối hàn tiếp xúc nhiệt được liên kết dẫn nhiệt trực tiếp với khối vuông đáy và được cách ly hoặc tiếp vỏ tùy theo yêu cầu chống nhiễu điện từ. Thân cảm biến liền mạch nối trực tiếp với dây cáp dẫn chịu lực và chịu nhiệt cao (tùy chọn lớp bọc bảo vệ bằng cao su Silicone dẻo dai, Teflon PTFE chống hóa chất hoặc sợi thủy tinh bọc lưới thép không gỉ Inox chống cọ xát cơ học).

Đặc biệt, kết cấu khối vuông bắt vít của RKT 11 mang lại khả năng kháng chấn động cơ học và triệt tiêu lực giật cáp cực kỳ hoàn hảo. Dưới các điều kiện làm việc rung lắc dữ dội của máy dập công nghiệp, máy ép khuôn nhựa, động cơ diesel cỡ lớn hoặc quạt hút công suất cao, cảm biến không bao giờ bị xê dịch hay bung lỏng vị trí đo. Ngoài phiên bản công nghiệp thông thường, hãng Reckmann còn hỗ trợ cấu hình phòng nổ Ex i (theo chuẩn ATEX / IECEx) theo đơn đặt hàng, đáp ứng hoàn hảo yêu cầu an toàn cháy nổ trong các nhà máy hóa chất, lọc dầu hoặc hầm lò.

• Hãng sản xuất: Reckmann GmbH
• Xuất xứ: Đức (Germany)
• Tên mã sản phẩm đầy đủ: RKT 11 Surface TCA (Surface Thermocouple Assembly Cable Sensor Type RKT 11)
• Chủng loại thiết bị: Cảm biến nhiệt độ bề mặt dạng cáp khối vuông bắt vít (Surface TCA with screw mounting)
• Loại cặp nhiệt điện tích hợp: Type K (NiCr-Ni), Type J (Fe-CuNi), Type N (NiCrSi-NiSi), hoặc Type T (Cu-CuNi)
• Tiêu chuẩn sản xuất: IEC 60584-1 / DIN EN 60584, DIN 43710
• Cấp chính xác sai số (Tolerance Class): Class 1 tiêu chuẩn (±1.5°C hoặc ±0.0040 x |t|)
• Dải nhiệt độ đo lường bề mặt:
  - Cáp bọc Silicone: -50°C đến +180°C / +200°C
  - Cáp bọc Teflon PTFE: -50°C đến +250°C / +260°C
  - Cáp bọc sợi thủy tinh bọc lưới kim loại Inox: -50°C đến +400°C
• Kết cấu khối tiếp xúc bề mặt: Khối vuông cơ khí chắc chắn (Robust Square Block) bằng đồng thau mạ niken, nhôm hoặc thép không gỉ Inox 316
• Phương thức lắp đặt: Bắt bu lông/vít cố định qua lỗ khoét tâm khối vuông (Lỗ vít tiêu chuẩn M3, M4, M5, M6)
• Mối hàn nhiệt tiếp xúc (Hot Junction): Dạng tiếp vỏ (Grounded) cho tốc độ đáp ứng tức thì hoặc cách ly vỏ (Ungrounded) chống nhiễu
• Vật liệu vỏ bọc dây cáp: Cáp bọc Silicone, FEP/PTFE hoặc sợi thủy tinh gia cường lưới bọc thép không gỉ (SS Braiding) chống mài mòn
• Chiều dài dây cáp dẫn: 1.0 m, 2.0 m, 3.0 m, 5.0 m (Gia công tùy chỉnh theo khoảng cách lắp đặt thực tế)
• Đầu cuối kết nối tín hiệu: Giắc cắm phẳng mini thermocouple (Mini TC Plug), giắc chuẩn tiêu chuẩn, hoặc đầu cos tròn bắt ốc (Fork / Ring terminals)
• Tùy chọn nâng cao: Phiên bản an toàn nội tại Ex i chống cháy nổ theo chuẩn ATEX / IECEx cho vùng nguy hiểm
• Ứng dụng tích hợp: Đo nhiệt độ vỏ động cơ, khuôn ép nhựa, khuôn đúc đùn nhôm, vách ống áp lực, máy nén khí và bàn nhiệt
