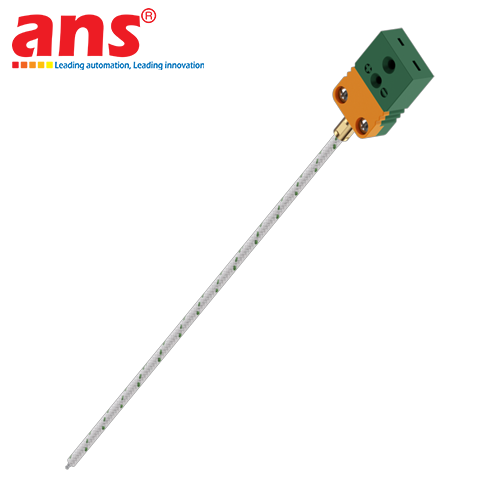

Cáp nối dài cảm biến cao áp Reckmann GmbH Robust HV TC & RTD Cable Extension Đức

Dòng cáp nối dài cảm biến nhiệt độ điện áp cao (High-Voltage Cable Extensions) của thương hiệu Reckmann GmbH (CHLB Đức) là phụ kiện đo lường chuyên dụng cao cấp, được thiết kế để giải quyết triệt để bài toán an toàn điện và độ chính xác tín hiệu trong các phòng thử nghiệm bộ pin xe điện (EV Battery R&D), hệ thống truyền động điện e-Drive và các trạm lưu trữ năng lượng quy mô lưới (BESS). Khi kiểm tra các cell pin và khối pin cao áp có mức điện thế tổng lên tới hàng trăm hoặc hàng nghìn Volt (400V - 800V - 1000V DC), việc sử dụng các loại dây nối dài tín hiệu thông thường tiềm ẩn rủi ro phóng điện cao thế gây hư hại bộ thu thập dữ liệu (DAQ) và nguy hiểm trực tiếp cho kỹ sư vận hành. Cáp cao áp của Reckmann đóng vai trò là rào cản cách ly điện môi kiên cố, vừa bảo vệ hệ thống vừa bảo toàn độ trung thực của tín hiệu nhiệt độ.

Dòng sản phẩm được tối ưu hóa thành 3 cấu hình chuyên sâu:
1. Robust HV TC Cable Extension Ø6.1: Là dòng cáp nối dài cặp nhiệt điện cao áp (HV Thermocouple) phiên bản tải nặng gia cường (Robust Heavy-Duty) với đường kính ngoài Ø6.1 mm. Cáp được thiết kế với lớp vỏ bảo vệ đa tầng bằng polymer kỹ thuật cao chống mài mòn, chịu dầu mỡ, kháng xé rách và chống đè dập cơ học vượt trội. Cấu hình này cực kỳ lý tưởng cho các giàn thử nghiệm va đập pin (Crash Test), thử nghiệm rung xóc (Shaker Bench) hoặc các sàn thao tác nhà xưởng nơi dây cáp thường xuyên bị kéo lê, uốn gập liên tục hoặc chịu tác động cơ học mạnh.
2. HV TC Cable Extension Ø4.5: Phiên bản cáp nối dài cặp nhiệt điện cao áp tiêu chuẩn với đường kính thon gọn chỉ Ø4.5 mm. Thiết kế này mang lại độ mềm dẻo, linh hoạt tối đa và trọng lượng nhẹ, giúp kỹ sư dễ dàng luồn lách cáp qua các bó dây điện rậm rạp, nắp hộp pin kín hoặc các khoang module pin chật hẹp mà không chiếm dụng không gian và không gây sức căng cơ học lên các mối nối cảm biến mỏng manh.
3. HV RTD Cable Extension Ø4.5: Được phát triển chuyên biệt cho cảm biến nhiệt điện trở RTD (Pt100/Pt1000 mạch 3 dây hoặc 4 dây) trong môi trường cao áp. Do cảm biến RTD truyền tín hiệu bằng sự thay đổi điện trở vi sai cực nhỏ, cáp được tích hợp lớp lưới chắn kim loại chống nhiễu bọc kín 100% (High-density EMI Shielding), giúp triệt tiêu hoàn toàn các sóng nhiễu điện từ phát sinh từ các xung điều chế độ rộng xung (PWM) của bộ nghịch lưu biến tần và dòng điện xoay chiều công suất lớn, giữ cho giá trị đo nhiệt độ luôn ổn định và chính xác ở mức phần mười độ C.

Tất cả các dòng cáp đều được trang bị hệ thống giắc cắm chuyên dụng chống tiếp xúc ngón tay (Touch-proof / Finger-safe Connectors) đạt tiêu chuẩn an toàn thử nghiệm điện cao áp IEC/EN 61010. Lớp vật liệu cách điện điện môi cao cấp cho phép cáp vượt qua các bài kiểm tra điện áp đánh thủng nghiêm ngặt lên đến hàng kilovolt (kV), đảm bảo an toàn tuyệt đối và độ tin cậy vận hành lâu dài.

• Hãng sản xuất: Reckmann GmbH
• Xuất xứ: Đức (Germany)
• Các model sản phẩm trong dải:
  - Robust HV TC Cable Extension Ø6.1 (Cáp nối dài cặp nhiệt điện cao áp vỏ gia cường chịu lực Ø6.1 mm)
  - HV TC Cable Extension Ø4.5 (Cáp nối dài cặp nhiệt điện cao áp dạng linh hoạt nhỏ gọn Ø4.5 mm)
  - HV RTD Cable Extension Ø4.5 (Cáp nối dài nhiệt điện trở RTD cao áp có lưới chống nhiễu EMI Ø4.5 mm)
• Loại tín hiệu cảm biến tương thích:
  - Model TC: Cặp nhiệt điện Type K (NiCr-Ni), Type T (Cu-CuNi) hoặc Type J theo chuẩn IEC 60584
  - Model RTD: Cảm biến điện trở Pt100 / Pt1000 (cấu hình mạch 3 dây hoặc 4 dây) theo chuẩn DIN EN 60751
• Cấp điện áp cách ly thử nghiệm (Dielectric Test Voltage): Chịu thử nghiệm điện áp đánh thủng từ 3.0 kV AC/DC đến 6.0 kV AC/DC
• Điện áp làm việc danh định: Lên đến 1000V DC / 1500V DC (Đáp ứng dải điện áp pin EV thế hệ mới 800V+)
• Đường kính ngoài cáp (Outer Diameter):
  - Robust HV TC: Ø6.1 mm (Vỏ tăng cường chống va đập, kháng mài mòn)
  - HV TC & HV RTD: Ø4.5 mm (Thiết kế mềm dẻo, dễ uốn định hình)
• Vật liệu cách điện và vỏ bọc: Silicone chịu nhiệt cao, màng Fluoropolymer (FEP/PTFE) hoặc cao su nhiệt dẻo TPE đặc chủng
• Chống nhiễu điện từ (Đối với Model HV RTD): Lớp lưới bọc chống nhiễu bằng đồng mạ thiếc (Tinned Copper Shielding) độ phủ kín cao
• Dải nhiệt độ làm việc của cáp: -40°C đến +180°C (cho phép chịu nhiệt độ đỉnh ngắn hạn lên đến +200°C)
• Đầu nối kết nối điện (Termination Connectors):
  - Giắc cắm đực/cái chuẩn Mini TC / RTD chuyên dụng tích hợp cơ cấu vỏ bảo vệ chống chạm tay an toàn (Touch-proof / Finger-safe per IEC 61010)
• Chiều dài tiêu chuẩn: 1.0 m, 2.0 m, 3.0 m, 5.0 m, 10.0 m (Gia công tùy chỉnh chiều dài theo yêu cầu dự án)
• Độ bền cơ học: Chịu uốn gập liên tục, kháng dầu mỡ công nghiệp, hóa chất làm mát pin glycol và dung môi thử nghiệm
