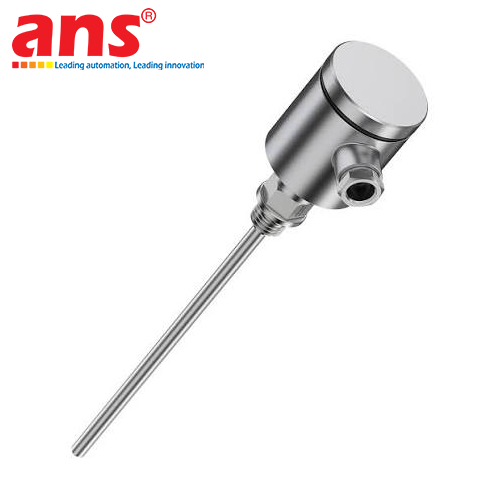

Cảm biến nhiệt độ hầm mỏ Reckmann GmbH Mining Ex-RTD Model 2, 2G, 8 (2GoH) chính hãng Đức

Dòng cảm biến nhiệt độ nhiệt điện trở hầm mỏ chống nổ Mining Ex-RTD của hãng Reckmann GmbH (CHLB Đức) là thiết bị đo lường chuyên dụng được thiết kế tối ưu hóa cho điều kiện làm việc khắc nghiệt nhất trong ngành công nghiệp khai thác khoáng sản và than đá hầm lò. Thiết bị được kiểm định và cấp chứng nhận an toàn chống cháy nổ khắt khe theo các tiêu chuẩn quốc tế ATEX và IECEx dành riêng cho nhóm thiết bị khai khoáng (Thiết bị Nhóm I, Cấp M2 - Ký hiệu bảo vệ nổ: I M2 Ex ia I Mb theo tài liệu vận hành chống nổ BWR15-C). Nhờ cấu trúc an toàn tia lửa nội tại (Intrinsic Safety "ia"), cảm biến đảm bảo an toàn tuyệt đối khi vận hành liên tục trong các vùng mỏ có nguy cơ phát sinh khí nổ mỏ (Firedamp / Methane) và nồng độ bụi than lơ lửng cao.

Dòng sản phẩm phân chia thành 3 cấu hình lắp đặt chuyên biệt:
1. Mining Ex-RTD Model 2: Được chế tạo theo kết cấu bảo vệ Form 2 không dùng cổ nối (without neck tube), trang bị đầu đấu dây bọc thép không gỉ chất lượng cao (VA head) mang lại khả năng kháng ăn mòn hóa học và chịu va đập cơ học vượt trội. Cảm biến kết nối vào hệ thống thông qua vòng hãm hàn kèm đai ốc siết (welded retaining ring and union nut) hoặc đầu siết nén bằng thép không gỉ VA, giúp thiết bị cố định chắc chắn trên thành máy móc nặng mà không bị dịch chuyển dưới tác động của chấn động.
2. Mining Ex-RTD Model 2G: Là biến thể nâng cấp mở rộng của Form 2, được tinh chỉnh cơ cấu làm kín bổ sung để hoạt động bền bỉ trong các môi trường kết hợp đồng thời nguy cơ nổ khí và bụi than đặc sệt, hỗ trợ giám sát liên tục nhiệt độ dầu bôi trơn và các vòng tuần hoàn giải nhiệt máy móc hầm lò.
3. Mining Ex-RTD Model 8 (2GoH): Thiết kế theo dạng khớp nối ren trực tiếp Form 8 (2GoH without neck tube) tích hợp đầu nối ren đực (Screw-in spigot), trong đó chuẩn ren phổ biến và tối ưu nhất là ren G1/2". Kết cấu này cho phép vặn xoáy cảm biến trực tiếp vào các lỗ ren máy móc, vách động cơ, hộp số bánh răng truyền động và bồn áp lực thủy lực của máy khai thác than mà không làm tăng chiều cao lắp đặt cồng kềnh.

Ruột đo bên trong sử dụng sợi bạch kim Pt100/Pt1000 chuẩn DIN EN 60751 với công nghệ bọc khoáng cáp mạ kim loại (Mineral Insulated - MgO). Lớp cách điện oxit magie nén chặt giúp ruột cảm biến miễn nhiễm với các xung chấn động mạnh từ máy đào hầm và máy cắt than, đồng thời đảm bảo dải đo nhiệt độ chính xác, không bị trôi tín hiệu và truyền tải dữ liệu an toàn về phòng điều khiển trung tâm mỏ.

• Hãng sản xuất: Reckmann GmbH
• Xuất xứ: Đức (Germany)
• Các model cấu hình sản phẩm:
  - Mining Ex-RTD Model 2 (Kết cấu Form 2 không cổ nối, đầu thép không gỉ VA, kết nối đai ốc siết hoặc khớp nén VA)
  - Mining Ex-RTD Model 2G (Kết cấu Form 2G chuyên dụng chống rung chấn hầm lò, đầu kết nối VA)
  - Mining Ex-RTD Model 8 (2GoH) (Kết cấu vặn ren trực tiếp Form 8 không cổ nối, bước ren tiêu chuẩn G1/2")
• Tiêu chuẩn và chứng chỉ phòng nổ: ATEX và IECEx cho mỏ có nguy cơ khí nổ mỏ (Firedamp)
• Ký hiệu cấp bảo vệ phòng nổ: I M2 Ex ia I Mb (Theo tài liệu hướng dẫn an toàn Ex BWR15-C)
• Nhóm thiết bị: Nhóm mỏ khai thác ngầm (Equipment Group I, Category M2)
• Loại cảm biến bên trong: Cảm biến nhiệt điện trở Pt100 theo tiêu chuẩn DIN EN 60751
• Cấu hình mạch đấu dây: 2 dây, 3 dây hoặc 4 dây (khuyên dùng mạch 4 dây để khử sai số đường truyền xa)
• Cấp chính xác (Tolerance Class): Class B, Class A hoặc sai số hẹp 1/3 DIN
• Dải nhiệt độ làm việc trong mỏ: -40°C đến +150°C (Phù hợp nhiệt độ máy móc cơ điện hầm mỏ)
• Vật liệu thân vỏ và đầu nối: Thép không gỉ cao cấp 1.4571 (Inox 316Ti) hoặc tương đương
• Kết nối cơ khí: Khớp nối ren ngoài G1/2", đai ốc siết (Union nut), hoặc đầu nén kẹp trượt VA
• Cấu trúc ruột đo: Lõi bọc khoáng nén MgO mật độ cao chống sốc, có thể thay thế theo chuẩn DIN 43735
• Cấp bảo vệ chống bụi và nước: IP65 / IP67 (Tùy cấu hình hộp nối cáp)
