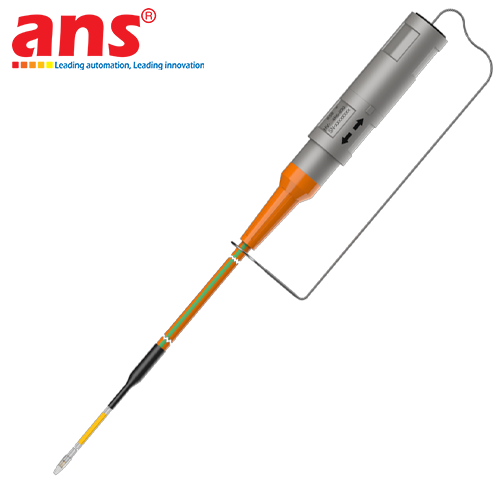

Cặp nhiệt điện Reckmann GmbH Type K Ø3.6, Ø4.5, Ø6.1 chính hãng Đức

Dòng cảm biến cặp nhiệt điện bọc khoáng (Mineral-Insulated Thermocouple / Mantelteckenelement) Type K của thương hiệu Reckmann GmbH (CHLB Đức) là thiết bị đo nhiệt độ công nghiệp chuyên sâu, được thiết kế để vận hành bền bỉ trong những điều kiện môi trường có dải nhiệt siêu cao, khí ăn mòn và rung lắc cơ học mạnh mẽ. Dựa trên hiệu ứng nhiệt điện Seebeck với cặp hợp kim kim loại NiCr-Ni (Nickel-Chromium / Nickel-Alumel) chuẩn hóa theo tiêu chuẩn quốc tế IEC 60584-1 / DIN EN 60584, thiết bị cung cấp tín hiệu sức điện động (mV) tuyến tính, chính xác và có độ nhạy nhiệt cực cao trên toàn dải đo từ -40°C đến +1100°C (mở rộng ngắn hạn lên tới 1200°C).

Dòng sản phẩm mang đến các biến thể cấu trúc chuyên biệt nhằm đáp ứng hoàn hảo từ nhu cầu đo nhiệt độ đơn giản đến các hệ thống kiểm soát quy trình phức tạp nhất:
1. Thermocouple 1 x Type K Ø3.6: Phiên bản can nhiệt đơn (Simplex) với đường kính ngoài thanh bọc chỉ Ø3.6 mm. Kích thước thanh mảnh này mang lại tốc độ hồi đáp nhiệt siêu tốc (thời gian trễ nhiệt cực thấp), cho phép que đo phản hồi tức thì với các biến động nhiệt độ đột ngột bên trong buồng phản ứng hoặc dòng khí xả lưu tốc lớn. Thân que có độ dẻo dai cơ học cao, dễ dàng uốn cong theo địa hình uốn lượn của đường ống mà không làm suy giảm cấu trúc cách điện bên trong.
2. Thermocouple 4 x Type K Ø4.5: Đột phá công nghệ tích hợp với 4 cặp nhiệt điện Type K độc lập được nén chặt bên trong cùng một ống bảo vệ đường kính nhỏ gọn chỉ Ø4.5 mm. Đây là giải pháp hoàn hảo cho các vị trí đo có không gian lắp đặt cực kỳ giới hạn nhưng đòi hỏi tính an toàn tối đa: hoặc sử dụng như hệ thống giám sát dự phòng đa kênh (Quad Redundancy - 4 kênh tín hiệu đồng thời đưa về PLC, DCS và các rơ-le ngắt an toàn khẩn cấp SIS), hoặc bố trí các mối hàn tiếp xúc nhiệt so le dọc theo chiều dài que đo để lập bản đồ nhiệt độ nhiều tầng (Multipoint Profiling).
3. Thermocouple 4 x Type K Ø6.1: Cấu hình 4 cặp nhiệt điện Type K đường kính ngoài Ø6.1 mm với độ dày thành ống kim loại tăng cường, mang lại độ cứng vững cơ học tối đa, chống chịu lực uốn gãy và áp lực va đập cực lớn từ dòng lưu chất hoặc khí áp suất cao trong các lò luyện kim, tháp đốt xúc tác tầng sôi và buồng đốt lò hơi nhiệt điện.

Toàn bộ thân cảm biến được bọc bằng lớp bột khoáng oxit magie (MgO) có độ tinh khiết cao trên 99.6% được nén dưới áp lực lớn, giúp cách điện hoàn hảo giữa 8 sợi dây dẫn nhiệt và vỏ bọc kim loại ngay cả ở mức nhiệt độ trên 1000°C. Lớp vỏ bảo vệ bên ngoài được chế tạo từ hợp kim siêu chịu nhiệt Inconel 600 (hợp kim 2.4816) hoặc thép không gỉ chịu nhiệt cao (AISI 310 / 1.4841), mang lại khả năng chống oxy hóa, chống giòn hydro và chống ăn mòn bởi lưu huỳnh trong các môi trường khí đốt khắc nghiệt.

• Hãng sản xuất: Reckmann GmbH
• Xuất xứ: Đức (Germany)
• Các model sản phẩm trong dải:
  - Thermocouple 1 x Type K Ø3.6 (Cặp nhiệt điện đơn Simplex, đường kính que đo Ø3.6 mm)
  - Thermocouple 4 x Type K Ø4.5 (Cặp nhiệt điện bốn Quad, đường kính nhỏ gọn Ø4.5 mm)
  - Thermocouple 4 x Type K Ø6.1 (Cặp nhiệt điện bốn Quad, đường kính tải nặng Ø6.1 mm)
• Loại cặp nhiệt điện: Cặp nhiệt điện loại K (NiCr-Ni / Nickel-Chromium vs Nickel-Alumel)
• Tiêu chuẩn sản xuất: IEC 60584-1 / DIN EN 60584, ANSI MC96.1
• Cấp chính xác sai số (Tolerance Class): Class 1 theo chuẩn IEC (±1.5°C hoặc ±0.0040 x |t|)
• Dải nhiệt độ làm việc danh định: -40°C đến +1100°C (cho phép làm việc ngắn hạn lên đến +1200°C)
• Cấu trúc mối hàn tiếp xúc nhiệt (Hot Junction):
  - Dạng cách ly vỏ (Insulated / Ungrounded) chống nhiễu điện từ tối ưu
  - Dạng tiếp vỏ (Grounded) cho thời gian đáp ứng nhiệt siêu nhanh (tùy chọn)
• Cấu trúc lõi bọc khoáng: Bột Oxit Magie (MgO) nén mật độ cao tinh khiết > 99.6%, chống rung động và sốc nhiệt
• Vật liệu vỏ bọc que đo (Sheath Material): Hợp kim Inconel 600 (Hợp kim Niken-Crom 2.4816) hoặc Inox chịu nhiệt 1.4841 (AISI 310)
• Khả năng uốn cong: Bán kính uốn tối thiểu 5 lần đường kính que đo (ngoại trừ đoạn 50mm đầu chóp mối hàn)
• Điện trở cách điện: > 1000 MΩ x m tại điện áp thử 500V DC (ở điều kiện nhiệt độ phòng 20°C)
• Chiều dài que đo (Sheath Length): Gia công tùy biến chính xác theo bản vẽ thiết kế từ 100 mm đến trên 10000 mm
• Đầu nối ra (Termination): Đầu củ hành nhôm Form B/BUZ chịu nhiệt, giắc cắm cặp nhiệt mini chuẩn Omega, hoặc dây bù nhiệt kéo dài bọc lưới kim loại
• Cấp bảo vệ chống bụi và nước: IP65 / IP67 tùy thuộc cấu hình đầu nối cáp
