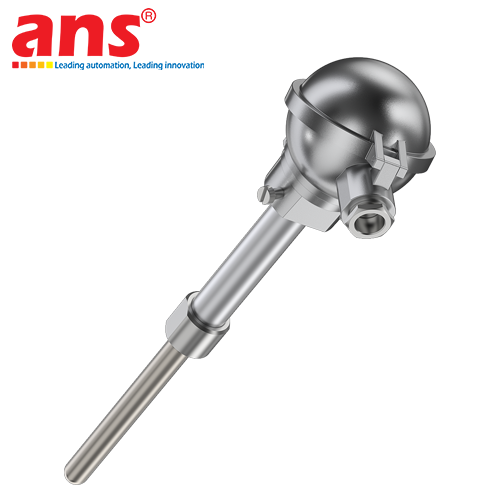

Cảm biến nhiệt độ RTD Reckmann GmbH Plug-in RTD Model 2, Plug-in RTD Model 3 chính hãng Đức

Dòng cảm biến nhiệt độ nhiệt điện trở RTD dạng cắm (Plug-in Resistance Thermometers) của Reckmann GmbH (CHLB Đức) là thiết bị đo nhiệt độ công nghiệp chuyên biệt được thiết kế để lắp đặt trực tiếp vào đường ống hoặc luồn vào các ống bảo vệ (Thermowell) mà không cần cố định bằng ren đúc liền thân. Nhờ cơ cấu này, người vận hành có thể dễ dàng điều chỉnh chiều sâu cắm que đo một cách linh hoạt thông qua khớp nối nén siết trượt (Compression fitting) hoặc mặt bích lắp ghép, giúp tối ưu hóa việc tiếp cận tâm dòng chảy lưu chất nhằm đạt được kết quả đo chính xác nhất.

Bộ sản phẩm bao gồm hai cấu hình kỹ thuật tiêu chuẩn hóa theo tiêu chuẩn công nghiệp cơ khí DIN 43772:
1. Plug-in RTD Model 2: Được thiết kế theo cấu trúc thân trụ thẳng đồng nhất (Straight protection tube - Form 2). Đây là giải pháp đo nhiệt độ toàn diện và kinh tế nhất cho các đường ống dẫn lưu chất có vận tốc dòng chảy trung bình hoặc các bồn chứa dung tích lớn. Thân que đo dày dặn, vững chắc, mang lại khả năng chống chịu áp suất lưu chất cao và chống uốn cong hiệu quả dưới tác động của dòng chảy liên tục.
2. Plug-in RTD Model 3: Thiết kế chuyên sâu với phần đầu chóp que đo được vuốt thon giảm bậc (Stepped-down / Tapered tip - Form 3). Việc thu nhỏ đường kính tại điểm tiếp xúc nhiệt giúp giảm tối đa thể tích khối kim loại tại vị trí đặt tim cảm biến Pt100, từ đó hạ thấp nhiệt dung và thời gian trễ nhiệt. Kết quả là cảm biến đạt tốc độ phản hồi nhiệt (response time t0.5 / t0.9) cực nhanh, lý tưởng cho các hệ thống giám sát nhiệt độ biến thiên liên tục, các đường ống có kích thước hẹp hoặc dòng chảy có lưu tốc cao yêu cầu giảm thiểu hiện tượng xoáy rung cơ học (Vortex-induced vibration).

Cả hai model đều sử dụng ruột đo bọc khoáng oxit magie nén mật độ cao (Mineral Insulated - MgO) kết hợp cùng lớp vỏ thép không gỉ chất lượng cao (AISI 316Ti / 1.4571 hoặc AISI 316L / 1.4404). Kết cấu này giúp cảm biến miễn nhiễm với hiện tượng rung lắc máy móc, chống lại môi trường hóa chất ăn mòn và hỗ trợ dải đo rộng từ nhiệt độ âm sâu đến nhiệt độ cao. Thiết bị tích hợp đầu nối công nghiệp Form B tiêu chuẩn bằng nhôm đúc phủ sơn tĩnh điện epoxy (cấp bảo vệ IP65/IP66), có sẵn không gian để gắn các bộ chuyển đổi tín hiệu nhiệt độ tròn (Transmitter 4-20mA / HART / Modbus), phục vụ hoàn hảo cho việc truyền tín hiệu đi xa về hệ thống điều khiển trung tâm PLC/SCADA.

• Hãng sản xuất: Reckmann GmbH
• Xuất xứ: Đức (Germany)
• Các mã sản phẩm đầy đủ:
  - Plug-in RTD Model 2 (Ống bảo vệ dạng thân trụ tròn thẳng tiêu chuẩn Form 2 DIN 43772)
  - Plug-in RTD Model 3 (Ống bảo vệ dạng đầu thu nhỏ giảm bậc Form 3 DIN 43772 cho thời gian đáp ứng cực nhanh)
• Phần tử cảm biến nhiệt: Platinum RTD Pt100 hoặc Pt1000 theo chuẩn quốc tế DIN EN 60751
• Cấu hình đầu đo: Đơn (1xPt100) hoặc Kép (2xPt100 phục vụ giám sát dự phòng an toàn)
• Kiểu kết nối dây tín hiệu: 2 dây, 3 dây hoặc 4 dây (mạch 4 dây triệt tiêu hoàn toàn sai số điện trở dây dẫn)
• Cấp chính xác sai số (Tolerance Class): Class B (±0.3°C tại 0°C), Class A (±0.15°C tại 0°C), hoặc siêu chính xác 1/3 DIN
• Dải nhiệt độ làm việc: -50°C đến +400°C (Mở rộng tùy chọn từ -200°C đến +600°C đối với dòng bọc khoáng đặc biệt)
• Đường kính ngoài ống bảo vệ:
  - Model 2: Đường kính đồng nhất Ø6 mm, Ø8 mm, Ø9 mm, Ø11 mm hoặc Ø12 mm
  - Model 3: Thân chính Ø9 mm hoặc Ø11 mm, vuốt thon đầu chóp xuống Ø6 mm
• Chiều dài que đo tiêu chuẩn: 100 mm, 160 mm, 250 mm, 400 mm (hoặc gia công chiều dài bất kỳ theo yêu cầu)
• Phương thức lắp đặt: Dùng khớp nối nén siết trượt (Compression fitting G1/2", 1/2" NPT) hoặc kẹp bích trượt
• Vật liệu thân tiếp xúc lưu chất: Thép không gỉ 1.4571 (Inox 316Ti) hoặc 1.4404 (Inox 316L) chống ăn mòn
• Đầu nối dây (Connection Head): Đầu củ hành Form B nhôm đúc tiêu chuẩn công nghiệp (tùy chọn đầu Form J hoặc Form BUZ)
• Cấp bảo vệ chống bụi và nước: Tối thiểu IP65 (đạt IP66 khi siết chặt đệm cáp M20x1.5)
• Tùy chọn nâng cao: Tích hợp sẵn bộ truyền tín hiệu Head Transmitter ngõ ra 4-20mA / giao thức HART
