Cảm biến nhiệt độ Reckmann GmbH HV-Light & HT Cable Sensor Type K Đức

Dòng cảm biến nhiệt độ dạng cáp cao áp (HV) và chịu nhiệt cao (HT) của Reckmann GmbH (CHLB Đức) là thiết bị đo nhiệt độ thế hệ mới được nghiên cứu và tối ưu hóa đặc thù cho các bài kiểm tra an toàn khắt khe nhất trong ngành công nghiệp xe điện (E-Mobility), các trung tâm R&D thử nghiệm pin lithium-ion và hệ thống điện tử công suất cao thế (High-Voltage Systems).

Sản phẩm bao gồm 3 model chuyên dụng mang tính đột phá kỹ thuật:

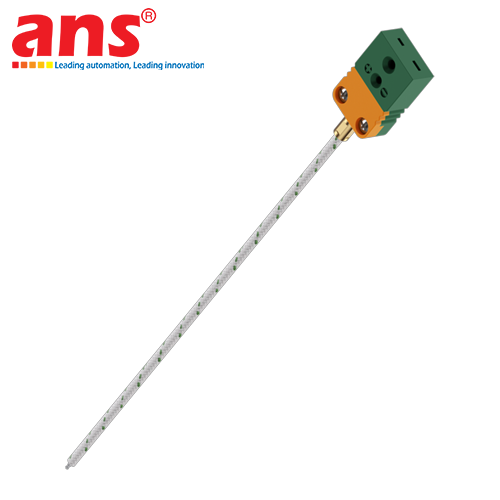

1. HT Cable Sensor 1 x Type K (Cảm biến cáp chịu nhiệt cao chuyên phát hiện Thermal Runaway): Được phát triển chuyên biệt để giải quyết bài toán phát hiện sớm và ghi nhận chính xác hiện tượng thoát nhiệt nguy hiểm ("Thermal Runaway" effect) trong quá trình thử nghiệm pin xe điện và hệ thống lưu trữ điện BESS. Dây cặp nhiệt điện được bọc cách điện bằng sợi gốm tẩm vi mô đặc biệt (impregnated ceramic fibre), mang lại khả năng chịu được dải nhiệt độ hủy diệt lên tới 1200°C mà không bị nóng chảy hay mất cách điện. Đầu đo được thiết kế theo dạng mối hàn hở không bọc vỏ (non-insulated measuring tip), triệt tiêu nhiệt dung khối kim loại và mang lại tốc độ phản hồi nhiệt siêu tốc tính bằng mili-giây, giúp ghi lại tức thì những biến thiên nhiệt độ cực nhanh của phản ứng cháy nổ hóa học bên trong lõi pin.
2. HV-Light Cable Sensor 1 x Type K (Cảm biến cáp thử nghiệm cao áp linh hoạt): Là dòng cảm biến cáp cao áp gọn nhẹ (HV-Light) được thiết kế để luồn lách vào các khe hẹp giữa các cell pin, cuộn dây stator động cơ điện hoặc cụm mạch công suất inverter. Lớp vỏ bọc cáp được tăng cường độ bền điện môi vượt trội, chịu được điện áp đánh thủng cao thế hàng nghìn Volt (kV), bảo vệ an toàn tuyệt đối cho các hệ thống thu thập dữ liệu (DAQ) đắt tiền và kỹ sư vận hành trong suốt quá trình thử nghiệm xả nạp pin dòng điện lớn.
3. HV-Light TC Adhesive Probe (Đầu dò dán bề mặt cách điện cao thế): Cấu tạo phẳng tích hợp lớp màng dán dính chịu nhiệt kỹ thuật cao, cho phép kỹ thuật viên dán dính trực tiếp đầu đo lên bề mặt vỏ cell pin lăng trụ (prismatic), pin trụ (cylindrical), thanh cái kim loại cao áp (busbar) hoặc các module bán dẫn IGBT. Thiết bị mang lại khả năng tiếp xúc nhiệt bề mặt hoàn hảo, cách điện cao thế an toàn và không làm biến dạng cơ học kết cấu pin thử nghiệm.

Tất cả các sản phẩm đều được trang bị giắc cắm bù nhiệt thu nhỏ (Mini compensation socket / Mini TC plug) tích hợp sẵn cơ cấu bảo vệ chống tiếp xúc ngón tay (Contact protection), đáp ứng hoàn hảo các tiêu chuẩn an toàn lao động trong môi trường thử nghiệm điện áp cao. Thiết bị có thể tùy biến linh hoạt chiều dài dây cáp theo yêu cầu dự án lên đến 15 mét, tương thích với mọi hệ thống đo kiểm nhiệt độ đa kênh hiện đại.

• Hãng sản xuất: Reckmann GmbH
• Xuất xứ: Đức (Germany)
• Các model sản phẩm trong dải:
  - HV-Light Cable Sensor 1 x Type K (Cảm biến cáp cao áp Type K cách điện điện môi cao)
  - HT Cable Sensor 1 x Type K (Cảm biến cáp bọc sợi gốm chịu nhiệt 1200°C, chuyên đo Thermal Runaway)
  - HV-Light TC Adhesive Probe (Đầu dò dán bề mặt phẳng cách ly cao áp dán cell pin/busbar)
• Loại cặp nhiệt điện: Type K (NiCr-Ni / Nickel-Chromium vs Nickel-Alumel) theo chuẩn IEC / DIN EN 60584-1
• Cấp chính xác sai số (Tolerance Class): Class 1 tiêu chuẩn (±1.5°C hoặc ±0.0040 x |t|)
• Dải nhiệt độ làm việc:
  - Model HT Cable Sensor: Lên đến +1200°C (Dây bọc sợi gốm tẩm chịu nhiệt độ ngọn lửa)
  - Model HV-Light Cable Sensor: -40°C đến +200°C / +260°C (Tùy chọn vỏ bọc FEP/PTFE/Silicone cao thế)
  - Model HV-Light TC Adhesive Probe: -40°C đến +180°C / +200°C (Chịu nhiệt độ bề mặt dán)
• Cấu trúc đầu tiếp xúc nhiệt (Hot Junction):
  - Model HT: Mối hàn hở không bọc vỏ (Non-insulated tip) cho thời gian đáp ứng nhiệt siêu tốc tính bằng mili-giây
  - Model HV-Light: Cách ly vỏ hoàn toàn (Insulated) chịu thử nghiệm phóng điện cao thế
• Cấp an toàn điện áp cách ly (Dielectric Isolation): Chịu thử nghiệm đánh thủng điện áp cao từ 1.5 kV đến 5 kV AC/DC
• Vật liệu cách điện dây cáp: Sợi gốm tẩm cao nhiệt (Impregnated ceramic fibre), màng Polyimide (Kapton) hoặc Polymer cao thế
• Đầu nối tín hiệu ra: Giắc cắm bù nhiệt mini Type K màu vàng tích hợp vỏ bảo vệ chống chạm chập (Mini TC connector with contact protection)
• Chiều dài dây cáp tiêu chuẩn: 1.0 m, 2.0 m, 3.0 m, 5.0 m (Gia công tùy chỉnh theo yêu cầu dự án lên đến 15 m)
• Ứng dụng chuyên sâu: Thử nghiệm an toàn pin lithium-ion ô tô điện EV, phát hiện thoát nhiệt Thermal Runaway, đo nhiệt độ thanh dẫn Busbar, bộ sạc nhanh DC và trạm lưu trữ năng lượng BESS
