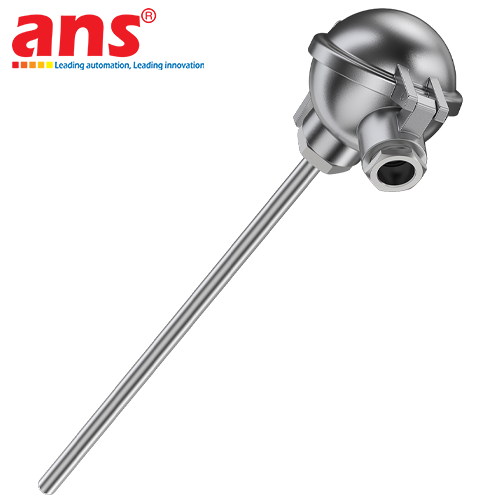

Cảm biến nhiệt độ RTD vặn ren Reckmann GmbH Model 2G, 3G, 3GoH, 8 (2GoH) Đức

Dòng cảm biến nhiệt độ nhiệt điện trở RTD vặn ren (Screw-in Resistance Thermometers) của hãng Reckmann GmbH (CHLB Đức) là dòng thiết bị đo lường công nghiệp tiêu chuẩn cao cấp, được tích hợp sẵn khớp nối ren cơ khí đúc liền thân (Screw-in spigot) để lắp xoáy trực tiếp vào các lỗ ren trên đường ống hoặc thành bồn áp lực. Thiết kế vặn ren trực tiếp tạo độ kín khít áp suất cao mà không cần dùng thêm phụ kiện siết nén rời, đảm bảo an toàn tuyệt đối trong các hệ thống vận hành chứa lưu chất độc hại, ăn mòn hoặc có áp suất làm việc lớn.

Dòng sản phẩm được phân định thành 4 model chuyên biệt hóa theo tiêu chuẩn hình học DIN 43772 nhằm giải quyết triệt để các yêu cầu về nhiệt động học và không gian lắp đặt:
1. Screw-in RTD Model 2G: Cấu tạo ống bảo vệ thân trụ tròn thẳng đồng nhất (Form 2G) đi kèm đoạn cổ nối kéo dài (Neck tube / Halsrohr). Đoạn cổ nối đóng vai trò là khoang cách ly nhiệt quan trọng, giúp tản bớt lượng nhiệt truyền từ đường ống nóng lên đầu củ hành Form B, bảo vệ các cầu đấu dây và bộ chuyển đổi tín hiệu điện tử (Transmitter 4-20mA / HART) bên trong không bị quá nhiệt khi đo lưu chất nhiệt độ cao.
2. Screw-in RTD Model 3G: Kết hợp hoàn hảo giữa đoạn cổ tản nhiệt (Neck tube) và cấu trúc đầu que đo được vuốt thon giảm bậc (Stepped-down tip - Form 3G). Việc thu nhỏ đường kính chóp tiếp xúc giúp giảm thể tích kim loại tại điểm đặt tim đo Pt100, mang lại tốc độ phản ứng nhiệt siêu nhanh (thời gian trễ nhiệt t0.5 / t0.9 cực ngắn) và giảm thiểu hiện tượng xoáy dao động do dòng chảy tốc độ cao gây ra.
3. Screw-in RTD Model 3GoH: Biến thể đầu thon giảm bậc Form 3G nhưng loại bỏ đoạn cổ nối (oH = ohne Halsrohr / without neck tube). Thiết kế tối giản chiều cao tổng thể này cực kỳ lý tưởng cho các vị trí lắp đặt có trần hoặc không gian xung quanh chật hẹp, đồng thời vẫn giữ nguyên khả năng đáp ứng nhiệt tức thì cho các quy trình kiểm soát nhiệt có dải biến thiên nhanh ở mức nhiệt độ trung bình.
4. Screw-in RTD Model 8 (2GoH): Thiết kế thân trụ thẳng đồng nhất Form 2 nhưng không sử dụng cổ nối (Form 8 per DIN 43772 / 2GoH without neck tube). Đây là model có kết cấu cơ học liền khối cứng vững nhất, chiều cao lắp đặt thấp nhất, chịu được lực uốn và áp lực va đập cực lớn từ dòng chảy lưu chất công nghiệp nặng, thích hợp bắt ren trực tiếp vào vách máy, hộp số, cụm bơm thủy lực hoặc đường ống dẫn dầu.

Toàn bộ thân que đo và chân ren đều được gia công chính xác từ thép không gỉ chất lượng cao (AISI 316Ti / 1.4571 hoặc AISI 316L / 1.4404) chống ăn mòn hóa chất và oxy hóa nhiệt độ cao. Lõi đo bọc khoáng nén oxit magie mật độ cao (Mineral Insulated - MgO) giúp cảm biến triệt tiêu rung chấn cơ học, tăng cường khả năng cách điện và cho phép đo đạc bền bỉ, không bị sai lệch tín hiệu theo thời gian.

• Hãng sản xuất: Reckmann GmbH
• Xuất xứ: Đức (Germany)
• Các model cấu hình đầy đủ:
  - Screw-in RTD Model 2G (Ống trụ thẳng Form 2G DIN 43772, có cổ nối tản nhiệt bảo vệ đầu nối)
  - Screw-in RTD Model 3G (Đầu thon giảm bậc Form 3G DIN 43772 phản ứng nhanh, có cổ nối tản nhiệt)
  - Screw-in RTD Model 3GoH (Đầu thon giảm bậc Form 3G, không cổ nối oH, thiết kế nhỏ gọn)
  - Screw-in RTD Model 8 (2GoH) (Ống trụ thẳng Form 8 / 2GoH DIN 43772, không cổ nối oH, chịu lực cao)
• Phần tử cảm biến nhiệt: Platinum RTD Pt100 hoặc Pt1000 theo tiêu chuẩn quốc tế DIN EN 60751
• Cấu hình đầu đo: Cảm biến đơn (1xPt100) hoặc Cảm biến kép (2xPt100 phục vụ giám sát dự phòng)
• Kiểu kết nối mạch dây: 2 dây, 3 dây hoặc 4 dây (mạch 4 dây triệt tiêu hoàn toàn sai số điện trở dây dẫn)
• Cấp chính xác sai số (Tolerance Class): Class B (±0.3°C tại 0°C), Class A (±0.15°C tại 0°C), hoặc sai số hẹp 1/3 DIN
• Dải nhiệt độ làm việc: -50°C đến +400°C (Mở rộng tùy chọn lên đến +600°C với dòng ruột đo bọc khoáng đặc biệt)
• Áp suất danh định tối đa: Lên đến 50 bar (tùy thuộc vào nhiệt độ môi chất và kích thước ống)
• Chuẩn ren kết nối cơ khí: G 1/2" B tiêu chuẩn (Tùy chọn ren G 3/4", G 1", 1/2" NPT, 3/4" NPT)
• Chiều dài cổ nối tản nhiệt (Neck length): Tiêu chuẩn 130 mm (hoặc tùy biến theo yêu cầu thiết kế) đối với Model 2G và 3G
• Đường kính ngoài ống bảo vệ:
  - Model 2G & Model 8 (2GoH): Thân trụ thẳng đường kính đồng nhất Ø9 mm, Ø11 mm hoặc Ø12 mm
  - Model 3G & Model 3GoH: Thân chính Ø9 mm hoặc Ø11 mm, vuốt thon đầu chóp xuống Ø6 mm
• Chiều dài cắm sâu (Immersion Length): 100 mm, 160 mm, 200 mm, 250 mm, 400 mm (Gia công tùy chỉnh theo yêu cầu)
• Vật liệu thân vỏ và chân ren: Thép không gỉ cao cấp 1.4571 (Inox 316Ti) hoặc 1.4404 (Inox 316L)
• Đầu nối dây (Connection Head): Đầu Form B nhôm đúc tiêu chuẩn công nghiệp (Tùy chọn Form BUZ hoặc đầu thép không gỉ)
• Cấp bảo vệ chống bụi và nước: Tối thiểu IP65 (Đạt IP66 khi siết chặt đệm cáp)
• Tùy chọn nâng cao: Tích hợp sẵn bộ truyền tín hiệu Head Transmitter ngõ ra 4-20mA / giao thức HART
