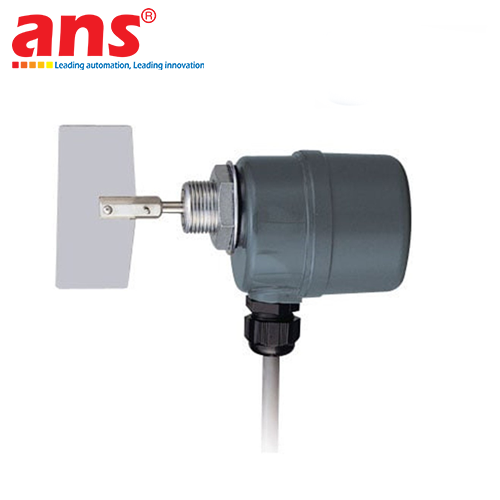

Cảm biến báo mức cánh xoay Towa Seiden HL-400S chính hãng Nhật Bản

Cảm biến báo mức dạng cánh xoay Towa Seiden HL-400S (Paddle Type Level Switch Model HL-400S) là dòng thiết bị đo mức giới hạn (Point Level Switch) thuộc phân khúc mini cao cấp do tập đoàn Towa Seiden Industrial Co., Ltd. (Nhật Bản) nghiên cứu và chế tạo. Điểm cải tiến đắt giá nhất của model HL-400S nằm ở thiết kế cánh đo kích thước thuôn hẹp chuyên dụng (Small Blade Type / S-Paddle): toàn bộ bề rộng cánh đo nằm gọn trong biên dạng đường kính ren R 3/4" (PT 3/4" / G 3/4"), cho phép kỹ thuật viên luồn trực tiếp cảm biến qua lỗ ren măng-xông trên thành phễu mà hoàn toàn không cần tháo rời cánh gạt ra khỏi trục như các phiên bản cánh bản lớn truyền thống. Thiết kế này giúp tiết kiệm đáng kể thời gian lắp đặt, cân chỉnh và tránh rủi ro đánh rơi ốc chốt vào buồng phễu chứa liệu.

Nguyên lý hoạt động của Towa Seiden HL-400S dựa trên cơ cấu truyền động cơ điện kết hợp tự động ngắt mô-men xoắn độc quyền của Towa Seiden:
- Ở trạng thái bình thường (khi môi chất bột hạt chưa dâng tới cánh đo): Động cơ đồng bộ bên trong quay liên tục với tốc độ chậm (khoảng 1 vòng/phút), dẫn động trục và cánh xoay quay đều trong lòng phễu.
- Khi chất rắn dâng cao chạm vào cánh xoay: Lực cản của lớp hạt/bột làm cánh xoay ngừng quay. Lúc này, phản lực cơ học làm cụm động cơ tự động xoay quanh trục treo của nó, tác động vào công tắc vi hành trình (Microswitch). Tiếp điểm điện chuyển trạng thái SPDT để xuất tín hiệu báo còi, dừng nạp liệu hoặc ngắt máy bơm cấp; đồng thời một cơ cấu ngắt thứ hai sẽ tự động cắt nguồn điện cấp vào động cơ quay. Nhờ tính năng tự ngắt nguồn điện động cơ khi bị kẹt tải, cuộn dây motor không bao giờ bị quá nhiệt hay cháy hỏng, đảm bảo tuổi thọ thiết bị vượt trội.
- Khi mức liệu hạ thấp (cánh xoay được giải phóng lực cản): Lò xo phản hồi đàn hồi sẽ kéo động cơ về vị trí ban đầu, tiếp điểm microswitch hoàn nguyên trạng thái và động cơ tự động được cấp điện để tiếp tục quay.

Toàn bộ phần trục xoay và cánh gạt tiếp xúc với môi chất đều được gia công từ thép không gỉ SUS304 (Inox 304) cao cấp, chống mài mòn cơ học và đảm bảo vệ sinh an toàn tuyệt đối cho nguyên liệu. Thân vỏ trên được đúc nguyên khối bằng hợp kim nhôm (Aluminum Diecast ADC12) phủ sơn tĩnh điện công nghiệp, đạt cấp bảo vệ chống bụi và nước đạt chuẩn IP65, chịu được môi trường nhà xưởng nhiều bụi mịn và rung lắc cơ học liên tục. Với ren kết nối tiêu chuẩn R 3/4", Towa Seiden HL-400S là giải pháp tối ưu cho máy ép nhựa, máy sấy hạt nhựa, bồn silo cỡ nhỏ và các hệ thống định lượng bột tự động.

• Hãng sản xuất: Towa Seiden Industrial Co., Ltd.
• Xuất xứ: Nhật Bản (Japan)
• Mã sản phẩm đầy đủ: Towa Seiden HL-400S
• Dòng sản phẩm: Cảm biến báo mức dạng cánh xoay mini cánh hẹp (Compact Paddle Type Level Switch with Small Blade)
• Nguyên lý đo: Cơ điện cánh xoay ngắt mô-men xoắn tự động (Rotary paddle with motor cut-off)
• Kiểu cánh xoay: Dạng cánh nhỏ thuôn gọn (Small Blade / S-Paddle) đút lọt lỗ ren R 3/4" không cần tháo rời
• Điện áp nguồn cấp danh định: 100V AC, 110V AC, 200V AC, 220V AC (50/60 Hz) hoặc tùy chọn 24V DC
• Công suất tiêu thụ điện: Khoảng 1.5 W đến 2.5 W
• Tốc độ quay của cánh đo: Khoảng 1 vòng/phút (1 RPM tại 50 Hz) / 1.2 vòng/phút (tại 60 Hz)
• Tiếp điểm ngõ ra điều khiển: Tiếp điểm vi sai chuyển mạch 1 SPDT (Single-Pole Double-Throw)
• Công suất định mức tiếp điểm: 250V AC, 3A / 5A (Tải thuần trở)
• Tỷ trọng vật liệu đo tối thiểu: Khoảng 0.2 g/cm³ trở lên (Phù hợp hầu hết các loại hạt nhựa, ngũ cốc, bột công nghiệp)
• Ren kết nối cơ khí: Ren ngoài R 3/4" (Tùy chọn chuẩn ren G 3/4", NPT 3/4" hoặc mặt bích theo yêu cầu)
• Chiều dài trục cắm tiêu chuẩn (L): 85 mm (Tính từ chân ren đến đầu cánh đo) hoặc tùy chọn nối dài
• Vật liệu phần tiếp xúc môi chất (Wetted Parts):
  - Trục quay và cánh gạt: Thép không gỉ SUS304 (Inox 304)
  - Phớt chặn kín bụi trục: Cao su Nitrile chịu mài mòn (NBR) hoặc phớt amiang chịu nhiệt
• Vật liệu vỏ bọc đầu nối điện: Hợp kim nhôm đúc áp lực cao (Aluminum Diecast ADC12)
• Áp suất làm việc trong bồn/phễu: Tối đa 196 kPa (khoảng 2.0 bar / áp suất khí quyển)
• Dải nhiệt độ làm việc của môi chất: -10°C đến +70°C (Phiên bản chịu nhiệt mở rộng lên tới 120°C)
• Dải nhiệt độ môi trường xung quanh vỏ: -10°C đến +50°C
• Cấp bảo vệ chống bụi và nước: IP65 (theo tiêu chuẩn IEC/EN 60529)
• Trọng lượng tịnh: Khoảng 1.2 kg
