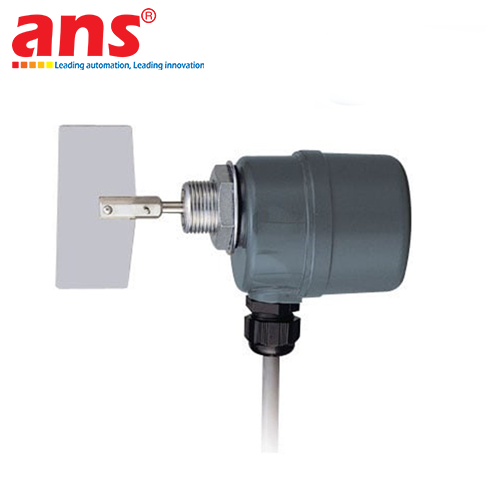

Cảm biến báo mức cánh xoay Towa Seiden HL-400-3PB chính hãng Nhật Bản

Cảm biến báo mức dạng cánh xoay Towa Seiden HL-400-3PB (Paddle Type Level Switch Model HL-400-3PB) là dòng thiết bị đo mức giới hạn (Point Level Detection) chuyên sâu được nghiên cứu và chế tạo bởi tập đoàn Towa Seiden Industrial Co., Ltd. (Nhật Bản). Ký hiệu "3PB" đại diện cho cấu hình cụm cánh xoay 3 cánh chuyên biệt dạng Type 3PB gia công từ thép không gỉ SUS304. Được thiết kế với biên dạng bản cánh tối ưu hóa về mặt khí động học và cơ học chất rắn, kết cấu cánh 3PB tạo ra mô-men cản vượt trội ngay cả khi tiếp xúc với các dòng vật liệu có tính chất linh động cao, hạt xốp hoặc các loại bột siêu mịn có tỷ trọng biểu kiến cực thấp (dưới 0.15 g/cm³), giúp triệt tiêu hoàn toàn hiện tượng trượt cánh hoặc chìm ngập trong bụi mà không kích hoạt được tín hiệu báo động.

Nguyên lý hoạt động của Towa Seiden HL-400-3PB ứng dụng cơ cấu phản lực mô-men xoắn kết hợp tự động ngắt điện bảo vệ động cơ độc quyền của Towa Seiden:
- Ở trạng thái bình thường (khi mức bột liệu chưa dâng chạm tới cụm 3 cánh): Động cơ đồng bộ bên trong quay liên tục ở vận tốc chậm (khoảng 1 vòng/phút), dẫn động trục và cụm 3 cánh inox 3PB xoay đều trong lòng phễu/silo.
- Khi chất rắn dâng cao chạm vào cụm cánh xoay 3PB: Lực cản của lớp bột/hạt tác động đồng thời lên các bản cánh, ghìm chặt trục quay. Phản lực mô-men xoắn khiến cụm motor bên trong tự động xoay nhẹ quanh trục treo, kích hoạt công tắc vi hành trình (Microswitch). Tiếp điểm chuyển đổi trạng thái SPDT để xuất tín hiệu báo động mức đầy, ngắt bơm cấp liệu hoặc dừng vít tải; đồng thời mạch ngắt thứ hai tự động cắt nguồn điện nuôi động cơ. Nhờ tính năng ngắt điện motor thông minh khi bị hãm cánh, cuộn dây motor không bao giờ bị quá nhiệt hay cháy hỏng dù cánh đo bị vùi ngập lâu ngày trong khối vật liệu.
- Khi mức vật liệu hạ thấp (cụm cánh 3PB được giải phóng lực cản): Lò xo phản hồi đàn hồi sẽ kéo động cơ về vị trí ban đầu, tiếp điểm microswitch hoàn nguyên trạng thái đóng ngắt và nguồn điện tự động cấp lại cho động cơ để tiếp tục chu trình quay.

Toàn bộ cụm trục truyền động và cánh xoay 3PB tiếp xúc trực tiếp với môi chất đều được gia công chính xác từ thép không gỉ SUS304 (Inox 304) cao cấp, chống mài mòn và không làm biến chất nguyên liệu trong các quy trình chế biến khắt khe. Thân vỏ trên được đúc nguyên khối từ hợp kim nhôm (Aluminum Diecast ADC12) phủ sơn tĩnh điện công nghiệp, đạt cấp bảo vệ chống bụi và nước chuẩn IP65, vận hành ổn định trong điều kiện bụi bẩn và rung chấn cơ học liên tục. Với ren kết nối cơ khí tiêu chuẩn R 3/4" (PT 3/4"), Towa Seiden HL-400-3PB là giải pháp tối ưu cho các hệ thống silo bột nhẹ, phễu nạp hạt xốp, máy sấy và dây chuyền tự động hóa công nghiệp.

• Hãng sản xuất: Towa Seiden Industrial Co., Ltd.
• Xuất xứ: Nhật Bản (Japan)
• Mã sản phẩm đầy đủ: Towa Seiden HL-400-3PB
• Dòng sản phẩm: Cảm biến báo mức dạng cánh xoay mini độ nhạy cao (High-Sensitivity Paddle Level Switch)
• Kiểu cánh xoay: Cụm 3 cánh nan bản rộng đối xứng (Triple Paddle / 3-Blade Type 3PB) chuyên dụng cho bột siêu nhẹ
• Nguyên lý đo: Cơ điện cánh xoay ngắt mô-men xoắn tự động (Rotary paddle with motor cut-off)
• Điện áp nguồn cấp danh định: 100V AC, 110V AC, 200V AC, 220V AC (50/60 Hz) hoặc tùy chọn 24V DC
• Công suất tiêu thụ điện: Khoảng 1.5 W đến 2.5 W
• Tốc độ quay của cánh đo: Khoảng 1 vòng/phút (1 RPM tại 50 Hz) / 1.2 vòng/phút (tại 60 Hz)
• Tiếp điểm ngõ ra điều khiển: Tiếp điểm vi sai chuyển mạch 1 SPDT (Single-Pole Double-Throw)
• Công suất định mức tiếp điểm: 250V AC, 3A / 5A (Tải thuần trở)
• Tỷ trọng vật liệu đo tối thiểu: Phát hiện hiệu quả môi chất có tỷ trọng biểu kiến siêu thấp (từ 0.1 g/cm³ trở lên)
• Ren kết nối cơ khí: Ren ngoài R 3/4" (Tùy chọn chuẩn ren G 3/4", NPT 3/4" hoặc mặt bích theo yêu cầu)
• Chiều dài trục cắm tiêu chuẩn (L): 85 mm (Tính từ chân ren đến đầu cánh đo) hoặc tùy chọn nối dài
• Vật liệu phần tiếp xúc môi chất (Wetted Parts):
  - Trục quay và cụm 3 cánh xoay 3PB: Thép không gỉ SUS304 (Inox 304)
  - Phớt làm kín trục: Cao su Nitrile chịu mài mòn (NBR) hoặc phớt chịu nhiệt
• Vật liệu vỏ bọc đầu nối điện: Hợp kim nhôm đúc áp lực cao (Aluminum Diecast ADC12)
• Dải nhiệt độ làm việc của môi chất: -10°C đến +70°C (Phiên bản chịu nhiệt mở rộng lên tới 120°C)
• Dải nhiệt độ môi trường xung quanh vỏ: -10°C đến +50°C
• Áp suất làm việc trong bồn/phễu: Tối đa 196 kPa (khoảng 2.0 bar / áp suất khí quyển)
• Cấp bảo vệ chống bụi và nước: IP65 (theo tiêu chuẩn IEC/EN 60529)
• Trọng lượng tịnh: Khoảng 1.25 kg
