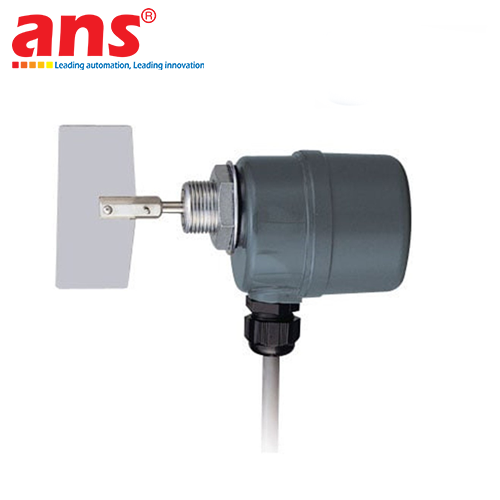

Cảm biến báo mức cánh xoay Towa Seiden HL-400 chính hãng Nhật Bản

Cảm biến báo mức dạng cánh xoay Towa Seiden HL-400 (Towa Seiden Paddle Type Level Switch Model HL-400) là dòng thiết bị đo mức giới hạn (Point Level Detection) nổi tiếng của tập đoàn Towa Seiden Industrial Co., Ltd. (Nhật Bản). Được thiết kế với kích thước cực kỳ nhỏ gọn (Compact/Mini Design), HL-400 được xem là giải pháp tiêu chuẩn hàng đầu thế giới cho các phễu nạp liệu máy ép nhựa (Injection Molding Machine Hoppers), bồn chứa sấy nhựa và các hệ thống silo định lượng bột liệu cỡ nhỏ nơi không gian gá đặt bị hạn chế.

Nguyên lý hoạt động của Towa Seiden HL-400 dựa trên cơ cấu truyền động cơ học kết hợp ngắt mô-men xoắn thông minh:
- Ở trạng thái bình thường (khi môi chất bột hạt chưa dâng tới cánh đo): Động cơ đồng bộ bên trong quay liên tục với tốc độ chậm (khoảng 1 vòng/phút), dẫn động trục và cánh xoay quay đều trong lòng phễu.
- Khi chất rắn dâng cao chạm vào cánh xoay: Lực cản của lớp hạt/bột làm cánh xoay ngừng quay. Lúc này, phản lực cơ học làm cụm động cơ tự động xoay quanh trục treo của nó, tác động vào công tắc vi hành trình (Microswitch). Tiếp điểm điện chuyển trạng thái SPDT để xuất tín hiệu báo còi, dừng nạp liệu hoặc ngắt máy bơm cấp; đồng thời một cơ cấu ngắt thứ hai sẽ tự động cắt nguồn điện cấp vào động cơ quay. Nhờ tính năng tự ngắt nguồn điện động cơ khi bị kẹt tải, cuộn dây motor không bao giờ bị quá nhiệt hay cháy hỏng, đảm bảo tuổi thọ thiết bị vượt trội.
- Khi mức liệu hạ thấp (cánh xoay được giải phóng lực cản): Lò xo phản hồi đàn hồi sẽ kéo động cơ về vị trí ban đầu, tiếp điểm microswitch hoàn nguyên trạng thái và động cơ tự động được cấp điện để tiếp tục quay.

Toàn bộ phần trục xoay và cánh gạt tiếp xúc với vật liệu đều được gia công từ thép không gỉ SUS304 (Inox 304) cao cấp, chống mài mòn cơ học và không làm nhiễm bẩn nguyên liệu sản xuất. Thân vỏ trên được đúc nguyên khối bằng hợp kim nhôm (Aluminum Diecast) phủ sơn tĩnh điện công nghiệp, đạt cấp bảo vệ chống bụi và nước đạt chuẩn IP65, chịu được môi trường nhà xưởng nhiều bụi mịn và rung lắc cơ học liên tục. Với ren kết nối tiêu chuẩn R 3/4" (PT 3/4" hoặc G 3/4"), Towa Seiden HL-400 cho phép lắp đặt ngang thành phễu hoặc cắm đứng từ trên nắp xuống một cách nhanh chóng, đem lại sự tin cậy tuyệt đối cho các hệ thống tự động hóa cấp phôi liệu.

• Hãng sản xuất: Towa Seiden Industrial Co., Ltd.
• Xuất xứ: Nhật Bản (Japan)
• Mã sản phẩm đầy đủ: Towa Seiden HL-400
• Dòng sản phẩm: Cảm biến báo mức dạng cánh xoay mini (Compact Paddle Type Level Switch)
• Nguyên lý đo: Cơ điện cánh xoay ngắt mô-men xoắn tự động (Rotary paddle with motor cut-off)
• Điện áp nguồn cấp danh định: 100V AC, 110V AC, 200V AC, 220V AC (50/60 Hz) hoặc tùy chọn 24V DC
• Công suất tiêu thụ điện: Khoảng 1.5 W đến 2.5 W
• Tốc độ quay của cánh đo: Khoảng 1 vòng/phút (1 RPM tại 50 Hz) / 1.2 vòng/phút (tại 60 Hz)
• Tiếp điểm ngõ ra điều khiển: Tiếp điểm vi sai chuyển mạch 1 SPDT (Single-Pole Double-Throw)
• Công suất định mức tiếp điểm: 250V AC, 3A / 5A (Tải thuần trở)
• Tỷ trọng vật liệu đo tối thiểu: Khoảng 0.2 g/cm³ trở lên (Phù hợp hầu hết các loại hạt nhựa, ngũ cốc, bột công nghiệp)
• Ren kết nối cơ khí: Ren ngoài R 3/4" (Tùy chọn chuẩn ren G 3/4", NPT 3/4" hoặc mặt bích theo yêu cầu)
• Chiều dài trục cắm tiêu chuẩn (L): 85 mm (Tính từ chân ren đến đầu cánh đo) hoặc tùy chọn nối dài
• Kích thước cánh xoay tiêu chuẩn: Dạng cánh đơn hoặc đa cánh bằng inox SUS304
• Vật liệu phần tiếp xúc môi chất (Wetted Parts):
  - Trục quay và cánh gạt: Thép không gỉ SUS304 (Inox 304)
  - Phớt chặn kín bụi trục: Cao su Nitrile chịu mài mòn (NBR) hoặc phớt amiang chịu nhiệt
• Vật liệu vỏ bọc đầu nối điện: Hợp kim nhôm đúc áp lực cao (Aluminum Diecast ADC12)
• Áp suất làm việc trong bồn/phễu: Tối đa 196 kPa (khoảng 2.0 bar / áp suất khí quyển)
• Dải nhiệt độ làm việc của môi chất: -10°C đến +70°C (Phiên bản chịu nhiệt mở rộng lên tới 120°C)
• Dải nhiệt độ môi trường xung quanh vỏ: -10°C đến +50°C
• Cấp bảo vệ chống bụi và nước: IP65 (theo tiêu chuẩn IEC/EN 60529)
• Trọng lượng tịnh: Khoảng 1.2 kg
