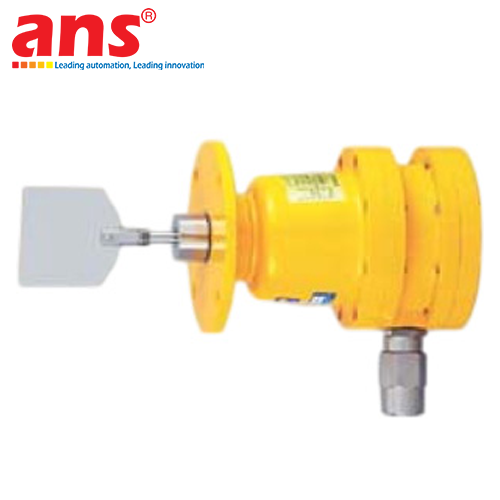

Cảm biến báo mức cánh xoay Towa Seiden PRL-S7 chính hãng Nhật Bản

Cảm biến báo mức dạng cánh xoay mini Towa Seiden PRL-S7 (Model: PRL-S7 Compact Paddle Type Level Switch) do tập đoàn Towa Seiden Industrial Co., Ltd. (Nhật Bản) nghiên cứu và chế tạo là giải pháp đo mức giới hạn (Point Level Detection) thế hệ mới được tối ưu hóa cho không gian lắp đặt chật hẹp. Được phát triển dựa trên nền tảng kỹ thuật cơ khí chính xác của dòng PRL cao cấp, model PRL-S7 sở hữu kích thước thân vỏ thu gọn đáng kể nhưng vẫn duy trì độ bền công nghiệp vượt trội, chuyên dùng lắp đặt trên các phễu nạp máy ép nhựa (Injection Molding Machine Hoppers), máy trộn bột mini, bồn trung chuyển phôi và các họng xả đóng bao định lượng tự động.

Nguyên lý hoạt động của Towa Seiden PRL-S7 ứng dụng cơ cấu phản lực mô-men xoắn kết hợp tự động ngắt điện bảo vệ động cơ độc quyền:
- Ở trạng thái bình thường (khi mức bột hạt chưa chạm tới cánh đo): Động cơ đồng bộ bên trong quay liên tục ở vận tốc chậm (khoảng 1 vòng/phút), dẫn động trục và cánh gạt inox xoay đều trong lòng phễu.
- Khi vật liệu dâng cao chạm vào cánh đo: Lực cản của lớp hạt/bột làm cánh xoay ngừng quay. Lúc này, phản lực cơ học làm cụm động cơ tự động xoay nhẹ quanh trục treo của nó, kích hoạt công tắc vi hành trình (Microswitch). Tiếp điểm chuyển đổi trạng thái SPDT (công suất chịu tải 250V AC, 3A / 5A) để xuất tín hiệu báo động mức đầy, ngắt bơm cấp hoặc dừng vít tải; đồng thời cơ cấu ngắt thứ hai sẽ tự động cắt hoàn toàn nguồn điện nuôi động cơ. Nhờ tính năng ngắt điện motor thông minh này, cuộn dây motor không bao giờ bị om nhiệt hay cháy hỏng dù cánh đo bị vùi ngập lâu ngày trong khối vật liệu.
- Khi mức vật liệu hạ thấp (cánh xoay được giải phóng lực cản): Lò xo phản hồi đàn hồi sẽ kéo động cơ về vị trí ban đầu, tiếp điểm microswitch hoàn nguyên trạng thái và nguồn điện tự động cấp lại cho động cơ để tiếp tục chu trình quay.

Đặc biệt, bên trong thân máy PRL-S7 được tích hợp cơ cấu lò xo điều chỉnh lực căng với nhiều nấc cài đặt, cho phép kỹ thuật viên dễ dàng tinh chỉnh độ nhạy phát hiện phù hợp với từng loại nguyên liệu có tỷ trọng biểu kiến khác nhau (từ bột siêu nhẹ đến hạt nhựa nặng). Phần trục quay và cánh đo tiếp xúc trực tiếp với môi chất được gia công hoàn toàn từ thép không gỉ SUS304 (Inox 304), chống ăn mòn và đảm bảo vệ sinh cho nguyên liệu. Thân vỏ trên được đúc nguyên khối bằng hợp kim nhôm (Aluminum Diecast ADC12) phủ sơn tĩnh điện công nghiệp, đạt cấp độ bảo vệ chống bụi và nước chuẩn IP65, vận hành ổn định trong môi trường nhà xưởng nhiều bụi bẩn và rung chấn cơ học liên tục. Với bước ren kết nối tiêu chuẩn R 3/4" (PT 3/4"), Towa Seiden PRL-S7 là lựa chọn chuẩn mực hàng đầu cho các hệ thống máy chế tạo và đóng gói tự động.

• Hãng sản xuất: Towa Seiden Industrial Co., Ltd.
• Xuất xứ: Nhật Bản (Japan)
• Mã model sản phẩm đầy đủ: Towa Seiden PRL-S7
• Dòng sản phẩm: Cảm biến báo mức cánh xoay mini (Compact Rotary Paddle Level Switch)
• Nguyên lý đo: Cơ điện cánh xoay ngắt mô-men xoắn tự động (Rotary paddle with automatic motor cut-off)
• Điện áp nguồn cấp danh định: 100V AC, 110V AC, 200V AC, 220V AC (50/60 Hz) hoặc tùy chọn 24V DC
• Công suất tiêu thụ điện: Khoảng 1.5 W đến 2.5 W
• Tốc độ quay của cánh đo: Khoảng 1.0 vòng/phút (1 RPM tại 50 Hz) / 1.2 vòng/phút (tại 60 Hz)
• Tiếp điểm ngõ ra điều khiển: 1 tiếp điểm vi sai chuyển mạch SPDT (Single-Pole Double-Throw)
• Công suất định mức tiếp điểm: 250V AC, 3A / 5A (Tải thuần trở)
• Tỷ trọng vật liệu đo áp dụng: Từ 0.2 g/cm³ trở lên (Tùy chỉnh độ nhạy qua lò xo điều lực căng)
• Phương thức lắp đặt cơ khí: Ren ngoài tiêu chuẩn R 3/4" (PT 3/4") (Tùy chọn ren NPT hoặc G theo yêu cầu)
• Chiều dài trục cắm tiêu chuẩn (L): 85 mm (Tính từ chân ren đến đầu cánh đo) hoặc tùy chọn nối dài
• Cấu hình cánh đo: Cánh đơn tiêu chuẩn hoặc cánh nhỏ đút lọt ren bằng inox SUS304
• Vật liệu phần tiếp xúc môi chất (Wetted Parts):
  - Trục quay và cánh gạt: Thép không gỉ SUS304 (Inox 304)
  - Phớt chặn kín bụi trục: Cao su Nitrile chịu mài mòn (NBR) hoặc phớt làm kín chuyên dụng
• Vật liệu thân vỏ hộp đấu nối: Hợp kim nhôm đúc áp lực cao (Aluminum Diecast ADC12)
• Dải nhiệt độ làm việc của môi chất: -10°C đến +70°C (Phiên bản chịu nhiệt mở rộng lên tới 120°C)
• Dải nhiệt độ môi trường quanh thân vỏ: -10°C đến +50°C
• Áp suất làm việc danh định: Tối đa 196 kPa (khoảng 2.0 bar / áp suất khí quyển)
• Cấp bảo vệ chống bụi và nước: IP65 (theo tiêu chuẩn quốc tế IEC/EN 60529)
• Trọng lượng tịnh: Khoảng 1.1 kg
