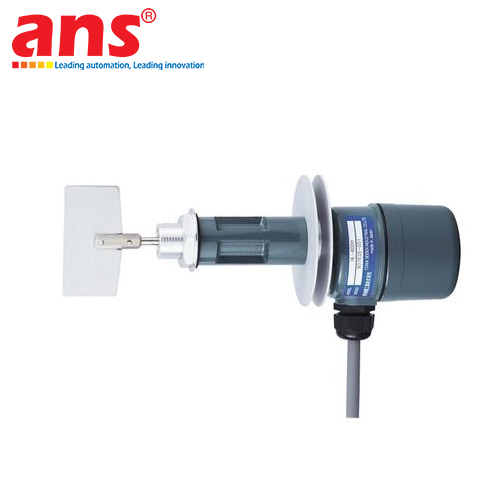

Cảm biến báo mức cánh xoay chịu nhiệt Towa Seiden HL-400H chính hãng Nhật Bản

Cảm biến báo mức dạng cánh xoay chịu nhiệt Towa Seiden HL-400H (High-Temperature Paddle Type Level Switch Model HL-400H) là dòng thiết bị đo mức giới hạn (Point Level Detection) chuyên dụng cao cấp của tập đoàn Towa Seiden Industrial Co., Ltd. (Nhật Bản). Ký tự "H" trong mã hiệu đại diện cho thiết kế chịu nhiệt độ cao (High-Temperature Specification): cảm biến được trang bị thêm một đoạn thân cổ nối tản nhiệt đặc thù (Heat Dissipating / Cooling Neck) nằm cách ly giữa chân ren lắp đặt và khoang chứa động cơ điện, kết hợp cùng hệ thống phớt làm kín trục bằng vật liệu chịu nhiệt cao cấp. Kết cấu này giúp tản triệt để lượng nhiệt truyền dẫn từ thành bồn/phễu ra môi trường, duy trì nhiệt độ khoang vi mạch và động cơ luôn dưới 50°C, cho phép cảm biến làm việc an toàn và bền bỉ trong các môi trường chứa hạt và bột nóng lên tới 120°C - 150°C. Đây là thiết bị tiêu chuẩn số 1 thế giới được lắp đặt trên các phễu sấy hạt nhựa (Hopper Dryers) của các máy ép phun nhựa, máy đùn nhựa và bồn sấy liệu công nghiệp.

Nguyên lý hoạt động của Towa Seiden HL-400H ứng dụng cơ cấu phản lực mô-men xoắn kết hợp tự động ngắt điện bảo vệ động cơ độc quyền:
- Ở trạng thái bình thường (khi mức vật liệu nóng chưa chạm tới cánh): Động cơ đồng bộ bên trong quay liên tục ở vận tốc chậm (khoảng 1 vòng/phút), dẫn động trục và cánh gạt inox quay đều trong lòng phễu.
- Khi vật liệu nóng dâng cao chặn cánh xoay: Lực cản của lớp hạt/bột làm cánh xoay dừng lại. Phản lực mô-men xoắn khiến cụm motor bên trong tự động xoay nhẹ trên trục treo, kích hoạt công tắc vi hành trình (Microswitch). Tiếp điểm chuyển đổi trạng thái SPDT để xuất tín hiệu báo động hoặc ngắt cơ chế cấp liệu; đồng thời mạch ngắt thứ hai tự động cắt toàn bộ nguồn điện nuôi động cơ. Nhờ tính năng ngắt điện motor thông minh khi bị hãm cánh, cuộn dây motor không bao giờ bị om nhiệt hay cháy cuộn dây dù cánh đo bị vùi ngập lâu ngày trong khối liệu nóng.
- Khi mức vật liệu hạ thấp (cánh xoay được giải phóng): Lò xo phản hồi hồi vị động cơ về vị trí ban đầu, tiếp điểm microswitch hoàn nguyên trạng thái đóng ngắt và nguồn điện tự động cấp lại cho động cơ để tiếp tục chu trình quay.

Toàn bộ phần trục truyền động và cánh xoay tiếp xúc trực tiếp với môi chất nóng đều được gia công chính xác từ thép không gỉ SUS304 (Inox 304) chất lượng cao, chống mài mòn và không làm biến chất nguyên liệu hạt nhựa kỹ thuật. Thân vỏ trên đúc nguyên khối từ hợp kim nhôm (Aluminum Diecast ADC12) phủ sơn tĩnh điện công nghiệp, đạt cấp bảo vệ chống bụi và nước chuẩn IP65. Với bước ren kết nối cơ khí tiêu chuẩn R 3/4" (PT 3/4"), Towa Seiden HL-400H mang lại sự tin cậy tuyệt đối, triệt tiêu sự cố dừng máy trên các dây chuyền sản xuất nhựa và chế biến vật liệu nhiệt độ cao.

• Hãng sản xuất: Towa Seiden Industrial Co., Ltd.
• Xuất xứ: Nhật Bản (Japan)
• Mã sản phẩm đầy đủ: Towa Seiden HL-400H
• Dòng sản phẩm: Cảm biến báo mức cánh xoay mini chịu nhiệt độ cao (Compact High-Temperature Paddle Level Switch)
• Cấu trúc chịu nhiệt: Tích hợp đoạn cổ tản nhiệt kéo dài (Heat-radiating spacer) ngăn nhiệt truyền vào động cơ
• Nguyên lý đo: Cơ điện cánh xoay ngắt mô-men xoắn tự động (Rotary paddle with motor cut-off)
• Điện áp nguồn cấp danh định: 100V AC, 110V AC, 200V AC, 220V AC (50/60 Hz) hoặc tùy chọn 24V DC
• Công suất tiêu thụ điện: Khoảng 1.5 W đến 2.5 W
• Tốc độ quay của cánh đo: Khoảng 1 vòng/phút (1 RPM tại 50 Hz) / 1.2 vòng/phút (tại 60 Hz)
• Tiếp điểm ngõ ra điều khiển: Tiếp điểm vi sai chuyển mạch 1 SPDT (Single-Pole Double-Throw)
• Công suất định mức tiếp điểm: 250V AC, 3A / 5A (Tải thuần trở)
• Tỷ trọng vật liệu đo tối thiểu: Khoảng 0.2 g/cm³ trở lên (Phù hợp hạt nhựa, hạt sấy, tro bay, bột nóng)
• Ren kết nối cơ khí: Ren ngoài R 3/4" (Tùy chọn chuẩn ren G 3/4", NPT 3/4" hoặc mặt bích theo yêu cầu)
• Chiều dài trục cắm tiêu chuẩn (L): 85 mm (Tính từ chân ren đến đầu cánh đo) hoặc tùy chọn nối dài
• Kiểu cánh xoay: Cánh đơn tiêu chuẩn hoặc cánh hẹp bằng inox SUS304
• Vật liệu phần tiếp xúc môi chất (Wetted Parts):
  - Trục quay và cánh gạt: Thép không gỉ SUS304 (Inox 304)
  - Phớt làm kín trục: Phớt chịu nhiệt cao cấp (High-temperature packing seal)
• Vật liệu vỏ bọc đầu nối điện: Hợp kim nhôm đúc áp lực cao (Aluminum Diecast ADC12)
• Dải nhiệt độ làm việc của môi chất (Process Temperature): -10°C đến +120°C (cho phép chịu nhiệt độ đỉnh lên tới +150°C)
• Dải nhiệt độ môi trường xung quanh vỏ (Ambient Temperature): -10°C đến +50°C
• Áp suất làm việc trong bồn/phễu: Tối đa 196 kPa (khoảng 2.0 bar / áp suất khí quyển)
• Cấp bảo vệ chống bụi và nước: IP65 (theo tiêu chuẩn IEC/EN 60529)
• Trọng lượng tịnh: Khoảng 1.3 kg
