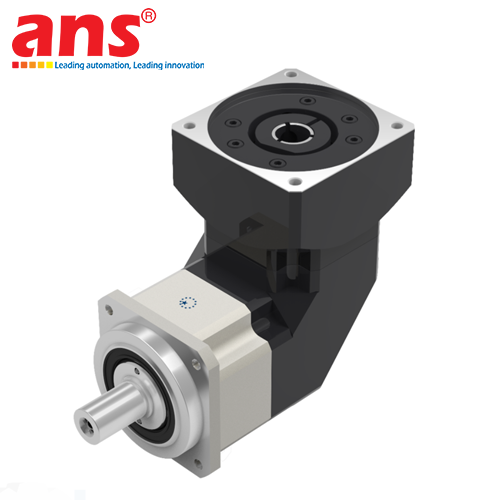

Hộp giảm tốc hành tinh APEX DYNAMICS PAII-115-015-S2 chính hãng

Hộp giảm tốc hành tinh APEX DYNAMICS PAII-115-015-S2 là giải pháp truyền động cơ khí chính xác thuộc series PAII của tập đoàn APEX DYNAMICS (Đài Loan) – thương hiệu dẫn đầu toàn cầu về công nghệ hộp số giảm tốc cho động cơ servo. Sản phẩm được sản xuất đồng bộ với mặt bích ngõ vào tiêu chuẩn hóa, kết nối chính xác và lắp đặt nhanh chóng cùng dòng động cơ AC Servo quán tính trung bình Panasonic MINAS A5/A6 model MDMF102L1 (công suất 1.0 kW, khung size bích 130 mm).

Dòng sản phẩm PAII Series kết hợp giữa hiệu suất cơ học cao và chi phí tối ưu, sở hữu cấu trúc thân thép phủ sơn tĩnh điện màu đen cứng cáp (Black coated steel housing) kết hợp cùng mặt bích nhôm gia công CNC chính xác. Bộ truyền động sử dụng cơ cấu bánh răng hành tinh thẳng (Spur Gear) tôi cứng bề mặt theo công nghệ nhiệt luyện tiên tiến, giúp tăng khả năng chịu tải mô-men xoắn, chống mài mòn và phân bổ lực đồng đều. Với tỉ số truyền 2 cấp 1:15 (2-Stage reduction), cấp độ rơ thấp (Backlash ≤ 8 ~ 10 arcmin) và hiệu suất truyền động đạt trên 94%, sản phẩm mang lại độ chính xác truyền động tin cậy cho các hệ thống máy đóng gói, bàn xoay định vị và máy tự động hóa công nghiệp. Hộp số được bôi trơn trọn đời bằng mỡ tổng hợp cao cấp và đạt tiêu chuẩn chống nước/bụi IP65, hoàn toàn không cần bảo trì trong suốt vòng đời sử dụng.

• Hãng sản xuất: APEX DYNAMICS, INC.
• Xuất xứ thương hiệu: Đài Loan (Taiwan)
• Mã đặt hàng đầy đủ: PAII-115-015-S2 / PANASONIC MDMF102L1
• Mã bản vẽ kỹ thuật (Drawing No.): PA2-115_2ST_24-P0411501607
• Số sê-ri xuất xưởng (Serial Number): S/N. 0408177586
• Dòng sản phẩm: Hộp giảm tốc bánh răng hành tinh đồng trục độ chính xác cao (Precision In-line Planetary Gearbox - PAII Series)
• Động cơ servo tương thích: Động cơ Panasonic AC Servo Motor MINAS A5/A6 Series mã MDMF102L1 (Công suất 1.0 kW / 1000W, Middle Inertia, mặt bích size 130 mm)
• Kích thước khung vỏ hộp số (Frame Size): Size 115 mm
• Số cấp giảm tốc: 2 cấp (2-Stage / 2ST)
• Tỉ số truyền định mức (Gear Ratio): 1:15 (i = 15)
• Kiểu bánh răng truyền động: Bánh răng hành tinh thẳng (Spur Gears) tôi cứng bề mặt và gia công chính xác
• Cấp độ rơ góc quay (Backlash): ≤ 8 ~ 10 arcmin (Độ rơ thấp, tối ưu định vị tọa độ chính xác)
• Hiệu suất truyền động (Transmission Efficiency): ≥ 94% (Cấu hình 2 cấp giảm tốc)
• Mô-men xoắn đầu ra định mức (Nominal Output Torque T2N): Xấp xỉ 160 Nm – 220 Nm
• Mô-men xoắn gia tốc tối đa (Emergency Stop Torque T2NOT): Gấp 2.5 – 3 lần mô-men xoắn định mức
• Tốc độ quay ngõ vào định mức (Rated Input Speed n1N): 3.000 rpm
• Tốc độ quay ngõ vào tối đa (Max Input Speed n1B): Lên đến 5.000 rpm
• Tải trọng hướng tâm cho phép ngõ ra (Max Radial Load F2rB): Lên đến 3.600 N – 4.200 N
• Tải trọng hướng trục cho phép ngõ ra (Max Axial Load F2aB): Lên đến 2.000 N – 2.800 N
• Cấu hình trục ngõ ra (Output Shaft Type S2): Trục thẳng đặc có rãnh then tiêu chuẩn (Solid shaft with keyway)
• Đường kính trục vào / lỗ lắp cốt motor (Input Bore): Ø 24 mm
• Cấp bảo vệ chống bụi và nước: IP65 (Kín bụi hoàn toàn và chống tia nước áp lực từ mọi hướng)
• Loại chất bôi trơn: Mỡ bôi trơn tổng hợp cao cấp Synthetic Grease (Kín trọn đời, miễn bảo dưỡng định kỳ)
• Chiều quay truyền động: Cùng chiều quay giữa trục vào và trục ra
• Vật liệu thân vỏ: Thép phủ sơn đen tĩnh điện (Black coated steel housing) kết hợp mặt bích nhôm hợp kim anodized hóa
• Nhiệt độ môi trường làm việc: 0°C đến 90°C
• Ứng dụng truyền động tiêu biểu: Trục cấp phôi máy CNC, máy đóng gói bao bì, máy cắt màng định lượng, hệ thống bàn xoay định vị servo, băng tải phân loại tự động và cơ cấu robot gắp phôi
