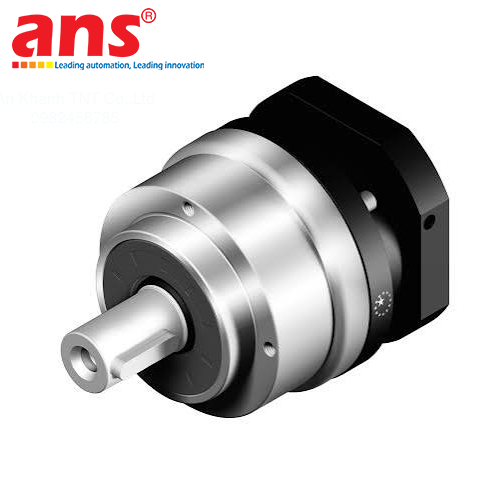

Hộp giảm tốc hành tinh APEX DYNAMICS AE155-006 chính hãng

Hộp giảm tốc hành tinh APEX DYNAMICS AE155-006 là giải pháp truyền động giảm tốc độ chính xác cao thuộc series AE của tập đoàn APEX DYNAMICS (Đài Loan) – thương hiệu toàn cầu dẫn đầu về các giải pháp hộp số hành tinh cho động cơ servo. Thiết bị được cấu hình mặt bích và trục ngõ vào chuyên dụng mã P0403500401, cho phép kết nối trực tiếp, đồng tâm và lắp đặt đồng bộ hoàn hảo cùng dòng động cơ AC Servo đồng bộ 3 pha B&R Industrial Automation model 8LSC56-ee022ffgg-1 (Series 8LS, size 5, làm mát cưỡng bức bằng quạt ngoài).

Dòng sản phẩm AE Series nổi tiếng là thế hệ hộp số bánh răng hành tinh sở hữu công nghệ răng nghiêng xoắn (Helical Gearing) độc quyền của APEX DYNAMICS với biên dạng răng HeliTopo, tối ưu hóa hơn 33% diện tích tiếp xúc ăn khớp so với bánh răng thẳng truyền thống. Nhờ đó, hộp số mang lại khả năng chịu tải mô-men xoắn danh định lên đến 600 Nm, vận hành êm ái với độ ồn siêu thấp (≤ 56 dB), giảm ma sát và hạn chế sinh nhiệt tối đa khi vận hành tốc độ cao liên tục. Với cấu hình giảm tốc 1 cấp tỉ số truyền 1:6, độ rơ góc quay thấp (Backlash ≤ 8 arcmin) và hiệu suất truyền động đạt tới 97%, thiết bị đảm bảo khả năng định vị mượt mà, chịu va đập và quá tải xuất sắc. Thân vỏ hộp số được gia công từ thép không gỉ nguyên khối đạt tiêu chuẩn bảo vệ chống bụi nước IP65, trục phủ lớp chống mài mòn TiCN và bôi trơn trọn đời bằng mỡ tổng hợp Nyogel 792D, hoàn toàn miễn bảo trì trong suốt vòng đời vận hành.

• Hãng sản xuất: APEX DYNAMICS, INC.
• Xuất xứ thương hiệu: Đài Loan (Taiwan)
• Mã đặt hàng đầy đủ: AE155-006 / B&R 8LSC56-ee022ffgg-1
• Mã nhận diện kỹ thuật / Mặt bích (Part Code / Adapter): P0403500401
• Số sê-ri xuất xưởng (Serial Number): S/N. 1506150991
• Dòng sản phẩm: Hộp giảm tốc bánh răng hành tinh đồng trục độ chính xác cao (Precision In-line Helical Planetary Gearbox - AE Series)
• Động cơ servo tương thích: Động cơ B&R Industrial Automation 3-phase Synchronous AC Servo Motor dòng 8LS size 5 mã 8LSC56-ee022ffgg-1 (Làm mát cưỡng bức bằng quạt ngoài)
• Kích thước khung vỏ hộp số (Frame Size): Size 155 mm (Mặt bích ngõ ra tròn tiêu chuẩn AE)
• Số cấp giảm tốc: 1 cấp (1-Stage / Single Stage)
• Tỉ số truyền định mức (Gear Ratio): 1:6 (i = 6)
• Kiểu bánh răng truyền động: Bánh răng hành tinh nghiêng xoắn (Helical Planetary Gears) với công nghệ tạo biên dạng răng HeliTopo
• Cấp độ rơ góc quay (Backlash): ≤ 8 arcmin (Độ rơ thấp, định vị chuyển động chuẩn xác)
• Hiệu suất truyền động (Transmission Efficiency): ≥ 97% (Cấu hình 1 cấp giảm tốc)
• Mô-men xoắn đầu ra định mức (Nominal Output Torque T2N): 600 Nm
• Mô-men xoắn gia tốc định mức (Acceleration Torque T2B): 1.080 Nm (1.8 x T2N)
• Mô-men xoắn dừng khẩn cấp (Emergency Stop Torque T2NOT): 1.800 Nm (3 x T2N)
• Tốc độ quay ngõ vào định mức (Rated Input Speed n1N): 3.000 rpm
• Tốc độ quay ngõ vào tối đa (Max Input Speed n1B): Lên đến 6.000 rpm
• Tải trọng hướng tâm ngõ ra cho phép (Max Radial Load F2rB): Lên đến 8.460 N
• Tải trọng hướng trục ngõ ra cho phép (Max Axial Load F2aB): Lên đến 4.700 N
• Cấu hình trục ngõ ra: Trục thẳng đặc có rãnh then tiêu chuẩn (Solid shaft with keyway)
• Độ cứng vững xoắn (Torsional Rigidity): 50 Nm/arcmin
• Độ ồn khi vận hành: ≤ 56 dB(A)
• Cấp bảo vệ chống bụi và nước: IP65 (Kín bụi hoàn toàn và chống tia nước áp lực từ mọi hướng)
• Công nghệ phớt làm kín: Phớt tiếp xúc chống mòn với bề mặt trục phủ lớp TiCN siêu cứng (Độ cứng 3.700 Hv)
• Loại chất bôi trơn: Mỡ bôi trơn tổng hợp cao cấp Nyogel 792D (Bôi trơn kín trọn đời máy, miễn bảo dưỡng định kỳ)
• Chiều quay truyền động: Cùng chiều quay giữa trục vào và trục ra
• Vật liệu thân vỏ: Thép không gỉ Stainless Steel nguyên khối kết hợp mặt bích động cơ bằng nhôm đen gia công CNC
• Nhiệt độ làm việc cho phép: -10°C đến 90°C
• Ứng dụng truyền động tiêu biểu: Trục cấp phôi máy CNC công suất lớn, máy in cuộn công nghiệp, máy ép định hình kim loại, dây chuyền thổi màng nhựa tự động, bàn quay phân độ chịu tải nặng và cánh tay robot công nghiệp
