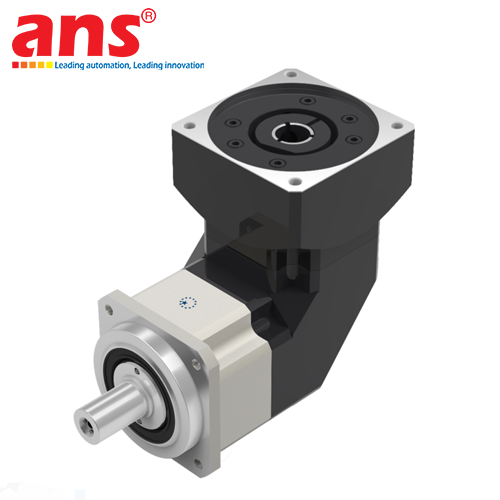

Hộp giảm tốc góc vuông APEX DYNAMICS ABR060-014-S2-P2 chính hãng

Hộp giảm tốc bánh răng hành tinh góc vuông APEX DYNAMICS ABR060-014-S2-P2 là giải pháp truyền động cơ khí chính xác thuộc series ABR cao cấp của tập đoàn APEX DYNAMICS (Đài Loan) – thương hiệu dẫn đầu toàn cầu về hộp giảm tốc công nghiệp cho động cơ servo. Sản phẩm được thiết kế với mặt bích ngõ vào chuyên dụng, kết nối trực tiếp và đồng bộ hoàn hảo cùng động cơ Servo Delta series ECMA mã ECMA-C10604 (công suất 400W, khung size 60mm).

Dòng sản phẩm ABR Series kết hợp tinh hoa giữa cơ cấu bánh răng nón nghiêng xoắn (Spiral Bevel Gears) ở ngõ vào và hệ thống bánh răng hành tinh nghiêng (Helical Planetary Gears) ở ngõ ra, cho phép chuyển hướng trục truyền động góc vuông 90 độ một cách êm ái mà vẫn tối ưu hóa không gian lắp đặt trong các khung máy nhỏ hẹp. Các bánh răng được tôi thấm carbon bề mặt và mài chính xác theo tiêu chuẩn DIN 6, đem lại khả năng chịu mô-men xoắn cao, vận hành êm ái và giảm thiểu tối đa hiện tượng phát nhiệt. Với cấp độ rơ chuẩn P2 (Backlash cực thấp ≤ 7 – 9 arcmin), thân vỏ bằng thép không gỉ nguyên khối đạt tiêu chuẩn bảo vệ IP65 và bôi trơn trọn đời bằng mỡ tổng hợp chuyên dụng, đây là thiết bị truyền động lý tưởng cho các hệ thống máy tự động hóa, robot gắp và máy công cụ CNC đòi hỏi sự chính xác và độ bền bền bỉ.

• Hãng sản xuất: APEX DYNAMICS, INC.
• Xuất xứ thương hiệu: Đài Loan (Taiwan)
• Mã đặt hàng đầy đủ: ABR 060-014-S2-P2 / DELTA ECMA-C10604
• Mã nhận diện kỹ thuật vỏ hộp số (Gear Box Part No.): ABR0601-P0401200402
• Số sê-ri xuất xưởng (Serial Number): S/N. 0604178196
• Dòng sản phẩm: Hộp giảm tốc bánh răng hành tinh góc vuông độ chính xác cao (Precision Right-Angle Planetary Gearbox - ABR Series)
• Động cơ servo tương thích: Động cơ AC Servo Delta dòng ECMA-C10604 (Công suất 400W / 0.4 kW, mặt bích size 60 mm)
• Kích thước khung vỏ (Frame Size): Size 60 mm
• Số cấp giảm tốc: 2 cấp (2-Stage reduction)
• Tỉ số truyền định mức (Gear Ratio): 1:14 (i = 14)
• Cấu trúc bộ truyền: Bánh răng nón xoắn (Spiral Bevel Gear) đổi góc 90° kết hợp bộ bánh răng hành tinh nghiêng (Helical Planetary Gear)
• Cấp độ rơ góc quay (Backlash Class P2): ≤ 7 – 9 arcmin (Độ rơ thấp, định vị chuyển động chuẩn xác)
• Hiệu suất truyền động (Transmission Efficiency): ≥ 94% (2 cấp)
• Mô-men xoắn đầu ra định mức (Nominal Output Torque T2N): Khoảng 45 Nm – 55 Nm
• Mô-men xoắn gia tốc tối đa (Emergency Stop Torque T2NOT): Gấp 2.5 – 3 lần mô-men xoắn định mức
• Tốc độ quay ngõ vào định mức (Rated Input Speed n1N): 3.000 rpm
• Tốc độ quay ngõ vào tối đa (Max Input Speed n1B): Lên đến 6.000 rpm
• Tải trọng hướng tâm ngõ ra cho phép (Max Radial Load F2rB): Lên đến 1.530 N
• Tải trọng hướng trục ngõ ra cho phép (Max Axial Load F2aB): Lên đến 1.020 N
• Cấu hình trục ngõ ra (Output Shaft Type S2): Trục thẳng đặc có rãnh then tiêu chuẩn (Solid shaft with keyway)
• Cấp bảo vệ chống bụi và nước: IP65 (Kín bụi hoàn toàn và chống tia nước từ mọi hướng)
• Loại chất bôi trơn: Mỡ bôi trơn tổng hợp cao cấp Synthetic Lubricant (Kín trọn đời, không cần bảo dưỡng thay mỡ định kỳ)
• Vật liệu thân vỏ: Thép không gỉ Stainless Steel kết hợp hợp kim nhôm xử lý anodized hóa bề mặt chống gỉ sét
• Hướng góc truyền động: Vuông góc 90 độ (Right angle input/output configuration)
• Nhiệt độ môi trường vận hành: -10°C đến 90°C
• Ứng dụng truyền động tiêu biểu: Trục cấp phôi máy gia công CNC, tay máy robot gắp sản phẩm tự động, cơ cấu xoay định vị góc, máy đóng gói tự động, hệ thống băng tải phân loại và cơ cấu dẫn động thanh răng bánh răng
