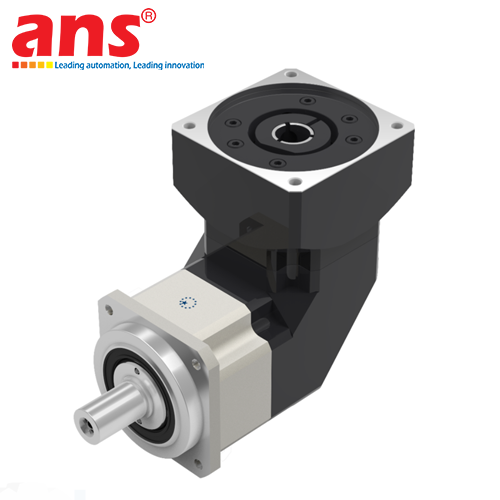

Hộp giảm tốc hành tinh APEX DYNAMICS AP142-040-S2-P2 chính hãng

Hộp giảm tốc hành tinh APEX DYNAMICS AP142-040-S2-P2 là dòng thiết bị truyền động cơ khí chịu tải trọng lớn và độ chính xác cao thuộc phân khúc hộp số hành tinh cao cấp của tập đoàn APEX DYNAMICS (Đài Loan) – nhà sản xuất số một thế giới về các giải pháp hộp số giảm tốc cho động cơ servo. Thiết bị được trang bị mặt bích chuyển đổi ngõ vào chuyên dụng mã Adapter P0403300606 / AD-P90-M90-6, cho phép kết nối trực tiếp, đồng tâm tuyệt đối và lắp đặt đồng bộ hoàn hảo cùng dòng động cơ AC Servo tải trung Mitsubishi MELSERVO-J4 model HG-SR352B (công suất 3.5 kW, tốc độ định mức 2000 rpm, tích hợp phanh hãm điện từ).

Sản phẩm sở hữu cấu trúc bánh răng hành tinh nghiêng xoắn (Helical Gears) được tôi thấm carbon bề mặt và mài chính xác cao theo tiêu chuẩn chất lượng DIN 6. Thiết kế răng nghiêng giúp tối đa hóa hệ số trùng khớp và diện tích tiếp xúc ăn khớp giữa các răng, từ đó mang lại khả năng chịu mô-men xoắn cực lớn, triệt tiêu tiếng ồn, giảm rung động và hạn chế sinh nhiệt tối đa so với các dòng bánh răng thẳng truyền thống. Với cấu hình giảm tốc 2 cấp có tỉ số truyền 1:40 đi kèm cấp độ rơ chuẩn P2 (Backlash cực thấp ≤ 7 – 9 arcmin), thiết bị đảm bảo khả năng định vị tọa độ mượt mà, độ cứng vững xoắn cao và chống sốc tải vượt trội cho các ứng dụng nâng hạ hạng nặng. Toàn bộ thân vỏ được gia công cơ khí chính xác, đạt cấp độ bảo vệ chống nước/bụi chuẩn IP65 và sử dụng mỡ bôi trơn tổng hợp cao cấp kín trọn đời máy, hoàn toàn miễn bảo dưỡng định kỳ trong suốt quá trình vận hành.

• Hãng sản xuất: APEX DYNAMICS, INC.
• Xuất xứ thương hiệu: Đài Loan (Taiwan)
• Mã đặt hàng đầy đủ: AP142-040-S2-P2 / MITSUBISHI HG-SR352B
• Mã mặt bích chuyển đổi ngõ vào (Input Adapter Code): P0403300606 / AD-P90-M90-6
• Dòng sản phẩm: Hộp giảm tốc bánh răng hành tinh đồng trục chịu tải trọng lớn (Heavy-Duty Precision In-line Planetary Gearbox)
• Động cơ servo tương thích: Động cơ Mitsubishi AC Servo HG-SR Series model HG-SR352B (Công suất 3.5 kW / 3500W, Medium Inertia, tốc độ 2000 rpm, tích hợp phanh điện từ Electromagnetic Brake B)
• Kích thước khung vỏ hộp số (Frame Size): Size 142 mm
• Số cấp giảm tốc: 2 cấp (2-Stage reduction)
• Tỉ số truyền định mức (Gear Ratio): 1:40 (i = 40)
• Kiểu bánh răng truyền động: Bánh răng hành tinh nghiêng xoắn (Helical Planetary Gears) gia công mài chuẩn xác cao theo tiêu chuẩn DIN 6
• Cấp độ rơ góc quay (Backlash Class P2): ≤ 7 – 9 arcmin (Độ rơ thấp, định vị chuyển động chuẩn xác)
• Hiệu suất truyền động (Transmission Efficiency): ≥ 94% (Cấu hình 2 cấp giảm tốc)
• Mô-men xoắn đầu ra định mức (Nominal Output Torque T2N): Xấp xỉ 450 Nm – 550 Nm
• Mô-men xoắn gia tốc tối đa (Emergency Stop Torque T2NOT): Gấp 2.5 – 3 lần mô-men định mức (chịu quá tải va đập cực tốt)
• Tốc độ quay ngõ vào định mức (Rated Input Speed n1N): 2.000 – 3.000 rpm
• Tốc độ quay ngõ vào tối đa (Max Input Speed n1B): Lên đến 5.000 rpm
• Tải trọng hướng tâm ngõ ra cho phép (Max Radial Load F2rB): Lên đến 6.500 N – 7.200 N
• Tải trọng hướng trục ngõ ra cho phép (Max Axial Load F2aB): Lên đến 3.800 N – 4.500 N
• Cấu hình trục ngõ ra (Output Shaft Type S2): Trục thẳng đặc có rãnh then tiêu chuẩn (Solid shaft with keyway)
• Cấp bảo vệ chống bụi và nước: IP65 (Kín bụi hoàn toàn và chống tia nước áp lực từ mọi hướng)
• Loại chất bôi trơn: Mỡ bôi trơn tổng hợp cao cấp Synthetic Grease (Bôi trơn kín trọn đời máy, miễn bảo dưỡng định kỳ)
• Chiều quay truyền động: Cùng chiều quay giữa trục vào và trục ra
• Vật liệu thân vỏ: Thép hợp kim độ bền cao kết hợp thép không gỉ Stainless Steel xử lý bề mặt chống ăn mòn hóa học
• Nhiệt độ làm việc cho phép: -10°C đến 90°C
• Ứng dụng truyền động tiêu biểu: Trục Z nâng hạ tải trọng nặng máy CNC tích hợp phanh an toàn, máy cắt Laser/Plasma công nghiệp, cơ cấu truyền động thanh răng bánh răng hạng nặng, bàn quay định vị servo chịu lực lớn và dây chuyền cán thép/uốn ống tự động
