Thiết bị kiểm tra siêu âm UE Systems Ultraprobe 100 chính hãng USA | AnhNghiSon

Thiết bị kiểm tra siêu âm cầm tay Ultraprobe 100 (UP100) do hãng UE Systems Inc. (Hoa Kỳ) nghiên cứu và chế tạo, là giải pháp kiểm tra sóng siêu âm kinh tế, bền bỉ và dễ sử dụng nhất trên thị trường hiện nay. Thiết bị được thiết kế đặc biệt nhằm giúp các nhà máy công nghiệp vừa và nhỏ dễ dàng tiếp cận công nghệ kiểm tra siêu âm hiện đại để giảm thiểu tổn thất năng lượng khí nén và thực hiện bảo trì độ tin cậy cơ bản với chi phí đầu tư ban đầu tối thiểu.

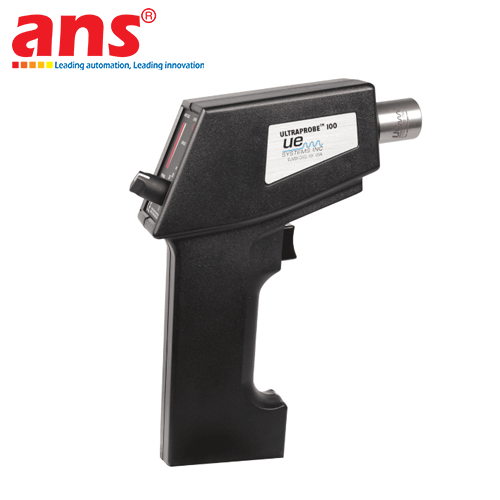

Ultraprobe 100 nổi bật với thiết kế dạng súng lục (Pistol-Grip) nhỏ gọn, trọng lượng siêu nhẹ chỉ khoảng 320 gram (11 oz), cho phép kỹ thuật viên cầm nắm kiểm tra liên tục suốt ca làm việc mà không gây mỏi tay. Thiết bị ứng dụng mạch chuyển đổi tần số Heterodyne độc quyền của UE Systems kết hợp công nghệ xử lý tín hiệu bán dẫn tiên tiến, giúp thu nhận các dao động sóng âm siêu cao tần (phát sinh từ dòng rò rỉ khí nén chảy rối qua khe hở vi mô, ma sát cơ học trong vòng bi hay hiện tượng ion hóa phóng tia lửa điện) và chuyển đổi thành tín hiệu âm thanh nghe được rõ nét trong tai nghe cách âm, đồng thời trực quan hóa cường độ âm thanh bằng dải đèn LED 8 đoạn trên mặt máy.

Đặc tính công nghệ và ưu thế vận hành vượt bậc:
- Dải tần số thu nhận chuyên dụng 35 kHz đến 45 kHz (tối ưu tại đỉnh nhạy 40 kHz): Đây là dải tần số chuẩn theo tiêu chuẩn quốc tế ASTM E1002, nơi tập trung nhiều năng lượng siêu âm nhất của các lỗ rò rỉ khí nén, chân không và hồ quang điện. Thiết kế tần số cố định này đóng vai trò như một bộ lọc âm học tự nhiên, loại bỏ hoàn toàn các tạp âm ồn ào tần số thấp trong môi trường sản xuất (như tiếng quạt thông gió, máy dập, động cơ đang chạy), giúp kỹ thuật viên bắt chính xác điểm rò rỉ mà không cần thao tác tinh chỉnh tần số phức tạp.
- Giao diện trực quan với núm chỉnh độ nhạy 8 mức & Đèn LED hiển thị: Mặt trên thân súng được trang bị núm xoay chọn độ nhạy 8 nấc (từ 0 đến 7) phân cấp rõ ràng, kết hợp cùng dải đèn LED hiển thị cường độ tín hiệu 8 đoạn màu đỏ sắc nét. Kỹ thuật viên chỉ cần hướng đầu dò về phía khu vực nghi ngờ rò rỉ, điều chỉnh núm xoay để đưa mức tín hiệu về trung tâm dải LED và lần theo hướng cường độ âm thanh tăng dần để định vị chính xác vị trí tâm rò rỉ.
- Nguồn cấp tiện lợi bằng Pin 9V Alkaline thông dụng: Sử dụng 1 viên pin vuông 9V tiêu chuẩn có thể dễ dàng mua ở bất kỳ đâu. Nhờ mạch điện tử tiết kiệm điện năng tối ưu, thiết bị đạt thời gian vận hành liên tục ấn tượng lên đến 45 giờ làm việc cho một viên pin, loại bỏ hoàn toàn nỗi lo gián đoạn công việc do hết pin sạc giữa ca tại hiện trường.
- Hệ thống module đầu dò cắm nhanh linh hoạt:
  + Module quét sóng Trisonic Scanning Module: Tích hợp chùm 3 cảm biến áp điện gốm tinh thể (Piezoelectric Transducers), tối ưu hóa góc quét rộng để bắt các sóng siêu âm truyền trong không gian không khí (rò rỉ khí nén, chân không, phóng điện bề mặt).
  + Module tiếp xúc kim loại Stethoscope Contact Module: Đóng vai trò như một ống nghe công nghiệp, dẫn truyền sóng siêu âm cơ học phát sinh trực tiếp từ bên trong các chi tiết kín (vòng bi, bạc đạn, bẫy hơi, van đóng mở).
  + Ống cao su gom sóng Rubber Focusing Probe: Phụ kiện hỗ trợ thu hẹp búp sóng quét, giúp định vị chính xác vị trí lỗ rò rỉ nằm san sát nhau trong các cụm van hoặc đường ống chật hẹp.
- Thiết kế cơ học bền bỉ, sẵn sàng cho công trường: Vỏ máy được đúc từ nhựa ABS kỹ thuật chịu lực cao, chống va đập, chống bụi bẩn và dầu mỡ công nghiệp, đảm bảo độ tin cậy vận hành lâu dài trong các môi trường khắc nghiệt như xưởng đúc, nhà máy dệt, nhà máy xi măng, lắp ráp linh kiện hay chế biến thực phẩm.

Ứng dụng tiêu biểu:
- Phát hiện rò rỉ khí nén, khí gas công nghiệp và chân không: Nhanh chóng định vị các mối nối ren, cút nối nhanh, ống dẫn mềm, van điều áp bị rò rỉ, giúp các nhà máy tiết kiệm hàng trăm triệu đồng tiền điện máy nén khí mỗi năm.
- Kiểm tra bẫy hơi (Steam Traps) và van đường ống: Nghe và phân biệt rõ chu kỳ đóng - mở - xả của bẫy hơi cơ nhiệt; phát hiện bẫy hơi kẹt mở gây thất thoát hơi sống lãng phí hoặc kẹt đóng gây ứ nước ngưng; kiểm tra độ kín khít của nêm van chặn.
- Giám sát tình trạng bôi trơn và phát hiện hư hỏng vòng bi: Phát hiện sớm tiếng rít ma sát do thiếu mỡ bôi trơn; cảnh báo sớm sự mài mòn rãnh lăn và viên bi trước khi động cơ nóng lên hoặc rung động mạnh.
- Kiểm tra an toàn điện trung - hạ thế: Phát hiện hiện tượng phóng điện hồ quang (Arcing) và phóng điện bề mặt (Tracking) trong tủ phân phối điện, bảng cầu chì, hộp đầu cực động cơ.
- Kiểm tra độ kín khít tổng quát: Kết hợp cùng máy phát sóng siêu âm phát âm thanh đa hướng (như Warble Tone Generator) để kiểm tra độ kín khít cửa xe ô tô, cabin tàu, bồn chứa kín và phòng sạch.

• Hãng sản xuất: UE Systems (UE Systems Inc.)
• Xuất xứ: Hoa Kỳ (USA)
• Dòng sản phẩm: Thiết bị kiểm tra siêu âm cầm tay Ultraprobe 100 Series
• Mã hiệu model: Ultraprobe 100 (UP100)
• Dải tần số đáp ứng: 35 kHz đến 45 kHz (Cố định tối ưu xung quanh đỉnh nhạy 40 kHz)
• Mạch xử lý tín hiệu: Mạch bán dẫn Heterodyne chuyển đổi tần số cao kết hợp bù trừ nhiệt độ
• Thời gian đáp ứng: Nhỏ hơn 10 mili-giây (< 10 ms)
• Hiển thị tín hiệu: Biểu đồ thanh LED 8 đoạn (8-Segment LED Bargraph) hiển thị cường độ tín hiệu siêu âm
• Bộ điều chỉnh độ nhạy: Núm xoay chia 8 mức độ nhạy rõ ràng (Numbered Sensitivity Dial 0 - 7)
• Độ nhạy phát hiện rò rỉ: Phát hiện lỗ rò rỉ đường kính 0.005" (0.127 mm) tại áp suất 5 PSI (0.34 bar) ở khoảng cách lên tới 15m (50 ft)
• Tiêu chuẩn đáp ứng: Đạt và vượt tiêu chuẩn ASTM E1002 về phát hiện rò rỉ bằng siêu âm
• Ngõ ra âm thanh: Giắc cắm tiêu chuẩn mini 3.5 mm / 1/4" hỗ trợ tai nghe cách âm công nghiệp
• Tai nghe đi kèm: Tai nghe trùm đầu công nghiệp cách âm chuyên dụng DHC-2HH (Noise Attenuating Headphones giảm tiếng ồn trên 20 dB)
• Bộ phụ kiện module đầu dò tiêu chuẩn:
  - Module quét siêu âm Trisonic Scanning Module (dò khí rò rỉ, phóng điện)
  - Module tiếp xúc kim loại Stethoscope Contact Module (dò vòng bi, bẫy hơi, van)
  - Ống cao su gom sóng định hướng Rubber Focusing Probe (thu hẹp góc quét)
  - Bộ thanh nối dài kim loại Stethoscope Extension Rods (tiếp cận vị trí sâu)
• Nguồn cấp năng lượng: 1 viên Pin 9V Alkaline tiêu chuẩn (9-Volt Alkaline Battery)
• Thời gian vận hành liên tục: Lên đến 45 giờ làm việc liên tục với 1 viên pin 9V
• Dải nhiệt độ làm việc: 0°C đến 50°C (32°F đến 122°F)
• Dải nhiệt độ bảo quản: -18°C đến 54°C (0°F đến 130°F)
• Cấu trúc vỏ thân máy: Nhựa ABS kỹ thuật chịu lực cao (High-impact ABS plastic), chống va đập
• Hộp bảo vệ đi kèm: Hộp bảo vệ đệm xốp chuyên dụng (Padded nylon cordura soft pouch hoặc vali nhựa cứng bảo vệ tùy chọn kit)
• Trọng lượng thân súng cầm tay: Siêu nhẹ chỉ khoảng 0.32 kg (11 oz / 0.7 lbs)
• Trọng lượng trọn bộ phụ kiện: Khoảng 1.8 kg - 2.5 kg (tùy cấu hình kit).
