Thiết bị kiểm tra siêu âm kỹ thuật số Ultraprobe 9,000 (UP9000) do hãng UE Systems Inc. (Hoa Kỳ) nghiên cứu và sản xuất, là dòng thiết bị đo lường và chẩn đoán sóng siêu âm công nghiệp đa năng, được các chuyên gia bảo trì độ tin cậy và kỹ sư quản lý năng lượng trên toàn cầu đánh giá là "tiêu chuẩn vàng" cho các chương trình kiểm tra cơ điện định kỳ trong nhà máy.

Ultraprobe 9,000 kết hợp hoàn hảo giữa công nghệ số hóa tiên tiến và thiết kế công thái học dạng súng lục (Pistol-Grip) chắc chắn. Thiết bị sử dụng mạch chuyển đổi tần số Heterodyne độc quyền giúp thu nhận các sóng âm siêu cao tần phát sinh từ ma sát cơ khí, rò rỉ dòng chảy áp lực cao hoặc ion hóa điện áp cao, chuyển đổi chúng thành tín hiệu âm thanh nghe được rõ nét trong tai nghe cách âm chuyên dụng, đồng thời số hóa thành giá trị cường độ Decibel (dB) chuẩn xác cùng biểu đồ thanh 16 đoạn hiển thị trên màn hình LCD.

Đặc tính công nghệ và ưu thế vận hành vượt bậc:
- Giao diện điều khiển một nút thông minh "Spin and Click": Toàn bộ các thao tác điều hướng menu, thay đổi độ nhạy thu nhận tín hiệu, lựa chọn dải tần số đo và lưu trữ điểm đo đều được thực hiện thông qua một núm xoay kết hợp nút bấm duy nhất. Thiết kế này giúp kỹ thuật viên dễ dàng thao tác hoàn toàn bằng một tay ngay cả khi đang đeo găng tay bảo hộ lao động tại hiện trường.
- Dải tần số quét siêu âm rộng từ 20 kHz đến 100 kHz: Cho phép tinh chỉnh tần số linh hoạt theo từng bước 1 kHz. Tính năng này đóng vai trò then chốt giúp kỹ sư cô lập hoàn toàn các tạp âm cơ khí ồn ào xung quanh trong nhà xưởng (tiếng máy nén, tiếng băng chuyền, tiếng quạt gió), chỉ tập trung bắt đúng dải sóng phát ra từ lỗi cụ thể cần kiểm tra (như rò rỉ khí nén siêu nhỏ, ma sát rãnh bi ổ trục hoặc hiện tượng phóng điện đánh thủng).
- Bộ nhớ lưu trữ dữ liệu tích hợp (On-Board Data Logging): Thiết bị tích hợp sẵn bộ nhớ lưu trữ lên tới 400 điểm đo (dB, tần số, thông tin điểm đo). Kỹ thuật viên có thể đi kiểm tra theo tuyến định sẵn (Route-based inspection) và lưu lại các số liệu đo lường trực tiếp tại hiện trường mà không cần ghi chép thủ công ra giấy tờ.
- Đồng bộ dữ liệu chuyên nghiệp với phần mềm Ultratrend DMS: Toàn bộ dữ liệu đo đạc lưu trữ trên Ultraprobe 9,000 dễ dàng nạp sang máy tính thông qua kết nối cáp dữ liệu. Phần mềm Ultratrend DMS tự động thiết lập biểu đồ xu hướng theo dõi tình trạng suy hao của vòng bi, quản lý các tuyến kiểm tra định kỳ, đồng thời tính toán chi phí năng lượng thất thoát từ các lỗ rò rỉ khí nén thành tiền tệ, phục vụ công tác lập báo cáo kiểm toán năng lượng theo tiêu chuẩn ISO 50001.
- Khả năng hoán đổi module cảm biến đa năng:
  + Module quét sóng Trisonic Scanning Module: Tối ưu hóa cho việc phát hiện sóng siêu âm truyền trong không khí (rò rỉ khí nén, chân không, phóng điện bề mặt).
  + Module tiếp xúc kim loại Stethoscope Contact Module: Dẫn truyền sóng siêu âm cơ học trực tiếp từ bên trong thiết bị (ổ bi, bạc đạn, bẫy hơi, van đóng mở).
  + Module tầm xa Long Range Module (LRM) và đĩa hội tụ Parabolic Dish (tùy chọn): Thu nhận sóng siêu âm định hướng từ khoảng cách xa lên tới hàng chục mét trên các trụ điện cao thế hoặc trần nhà xưởng.

Ứng dụng tiêu biểu:
- Phát hiện rò rỉ khí nén, khí trơ, chân không và hơi nóng: Định vị chính xác vị trí rò rỉ từ khoảng cách an toàn, đo lường lưu lượng thất thoát (CFM) và tính toán chi phí tiền điện lãng phí của hệ thống khí nén.
- Giám sát tình trạng vòng bi và hỗ trợ tra mỡ chính xác (Condition-Based Lubrication): Phát hiện sớm các khuyết tật vòng bi ở giai đoạn đầu (giai đoạn 1 và 2) trước khi sinh nhiệt hoặc rung động; cảnh báo chính xác khi ổ bi thiếu mỡ hoặc ngăn ngừa tình trạng bơm mỡ thừa.
- Kiểm tra bẫy hơi (Steam Traps) và van đường ống: Chẩn đoán chính xác chu kỳ đóng mở xả của bẫy hơi; phát hiện bẫy hơi kẹt mở gây thất thoát hơi nóng hoặc kẹt đóng gây ngập nước ngưng tụ; kiểm tra hiện tượng rò rỉ luồn qua nêm van đóng kín.
- Kiểm tra an toàn hệ thống điện trung thế và cao thế: Phát hiện sớm hiện tượng phóng điện vầng quang (Corona), phóng điện bề mặt (Tracking) và phóng điện hồ quang (Arcing) trong tủ chuyển mạch Switchgear, máy biến áp, trạm biến áp ngoài trời và chuỗi sứ cách điện.

• Hãng sản xuất: UE Systems (UE Systems Inc.)
• Xuất xứ: Hoa Kỳ (USA)
• Dòng sản phẩm: Thiết bị kiểm tra siêu âm kỹ thuật số Ultraprobe 9,000 Series
• Mã hiệu model: Ultraprobe 9,000 (UP9000)
• Dải tần số thu nhận sóng: 20 kHz đến 100 kHz (Tùy chỉnh linh hoạt theo từng bước 1 kHz)
• Màn hình hiển thị: Màn hình tinh thể lỏng LCD 8 chữ số có đèn nền chiếu sáng (Backlit LCD Display)
• Hiển thị thông số: Mức cường độ âm thanh Decibel (dB), biểu đồ thanh 16 đoạn, tần số đo, trạng thái pin, số thứ tự điểm đo và thông tin bản ghi
• Mạch xử lý tín hiệu: Mạch kỹ thuật số chuyển đổi tần số Heterodyne kết hợp bộ chuyển đổi A/D 16-bit
• Thời gian đáp ứng: Nhỏ hơn 10 mili-giây
• Độ nhạy đầu dò: Phát hiện rò rỉ đường kính 0.005" (0.127 mm) tại áp suất 5 PSI (0.34 bar) ở khoảng cách 15m (50 ft)
• Khả năng lưu trữ dữ liệu: Bộ nhớ trong lưu trữ lên đến 400 điểm đo dữ liệu kiểm tra
• Giao diện điều khiển: Núm xoay điều hướng kết hợp phím chọn "Spin and Click" thao tác bằng một tay
• Cổng giao tiếp máy tính: Cổng kết nối RS-232 / USB truyền dữ liệu hai chiều với máy tính
• Phần mềm phân tích đi kèm: Phần mềm quản lý dữ liệu và lập báo cáo năng lượng Ultratrend DMS
• Đầu cắm tai nghe: Giắc tiêu chuẩn 1/4" hỗ trợ tai nghe công nghiệp chống ồn cao cấp (Deluxe Noise-Attenuating Headphones)

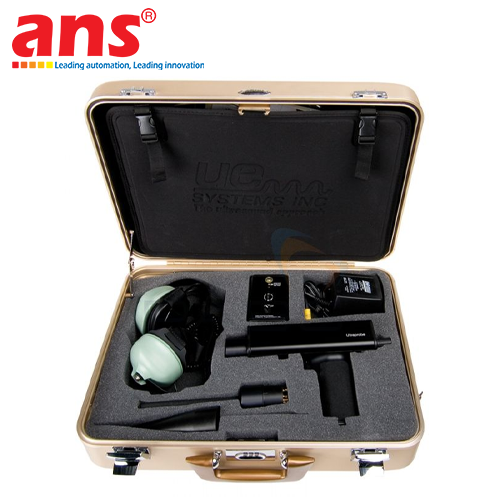

• Bộ phụ kiện module đầu dò tiêu chuẩn:
  - Đầu dò quét siêu âm Trisonic Scanning Module (dò khí rò rỉ, phóng điện bề mặt)
  - Đầu dò tiếp xúc kim loại Stethoscope Contact Module (dò vòng bi, bẫy hơi, van cơ khí)
  - Ống gom sóng cao su Rubber Focusing Probe (thu hẹp búp sóng định hướng vị trí rò rỉ)
  - Thanh nối dài tiếp xúc kim loại Extension Rod Kit (đo các vị trí sâu bên trong máy)
• Nguồn cấp: Pin sạc NiMH hoặc Lithium-Ion hiệu suất cao, có thể tháo rời sạc ngoài
• Thời gian vận hành liên tục: 8 đến 10 giờ làm việc liên tục cho một lần sạc đầy
• Dải nhiệt độ làm việc: 0°C đến 50°C (32°F đến 122°F)
• Cấu trúc vỏ thân máy: Nhôm đúc công nghiệp chắc chắn kết hợp nhựa ABS chống va đập cơ học
• Trọng lượng thân máy cầm tay: Xấp xỉ 0.9 kg (2.0 lbs).
