Thiết bị hỗ trợ bôi trơn siêu âm UE Systems Ultraprobe 401 chính hãng | AnhNghiSon

Thiết bị kiểm tra siêu âm hỗ trợ bôi trơn kỹ thuật số Ultraprobe 401 Digital Grease Caddy (UP401) do hãng UE Systems Inc. (Hoa Kỳ) nghiên cứu và sản xuất, là giải pháp công nghệ số hóa tiên tiến bậc nhất hiện nay dành cho công tác quản lý bôi trơn vòng bi theo tình trạng thực tế (Condition-Based Lubrication - CBL).

Khác biệt hoàn toàn với các dòng thiết bị hỗ trợ bôi trơn analog truyền thống, Ultraprobe 401 đưa công tác bảo dưỡng tra mỡ lên một tầm cao mới nhờ việc số hóa toàn diện dữ liệu: hiển thị đồng thời mức Decibel cơ sở (Baseline dB), mức Decibel trước khi tra mỡ (Before dB), mức Decibel thời gian thực khi mỡ đang vào (Live dB), mức Decibel sau khi tra mỡ (After dB) và bộ đếm chính xác số lần bóp cò súng bơm mỡ (Strokes counter). Thiết bị giải quyết triệt để bài toán "bơm mù" theo cảm tính hoặc theo lịch trình cố định — nguyên nhân hàng đầu khiến hơn 60% vòng bi bị hỏng hóc sớm do tra thừa mỡ (Over-lubrication) làm nổ phớt chắn dầu, tạo ma sát thủy lực và gây cháy động cơ.

Đặc tính công nghệ và ưu thế vận hành vượt bậc:

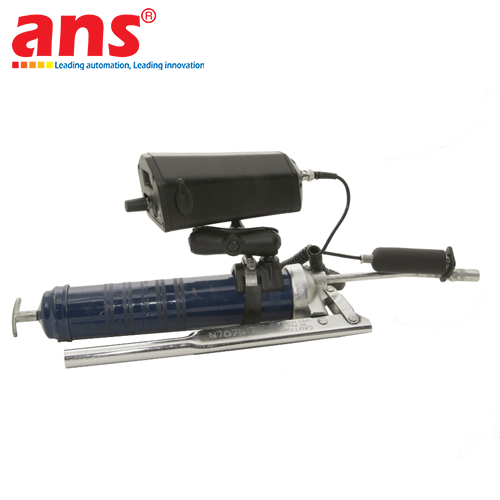

- Gá kẹp cơ khí đa năng lên thân súng bơm mỡ: Bộ gá kẹp bằng kim loại chắc chắn cho phép gắn trực tiếp Ultraprobe 401 lên mọi dòng súng bơm mỡ công nghiệp (súng đòn bẩy tay gạt, súng bóp cò một tay hoặc súng bơm mỡ dùng pin). Kỹ thuật viên có thể vừa thao tác bơm mỡ, vừa nhìn màn hình số liệu và vừa lắng nghe âm thanh ma sát qua tai nghe chống ồn mà không cần người phụ giúp.
- Màn hình kỹ thuật số hiển thị đa thông số: Màn hình LCD có đèn nền chiếu sáng cung cấp cái nhìn toàn diện: mức Decibel hiện tại, mức Decibel trước tra mỡ, biểu đồ thanh trực quan 16 đoạn, số thứ tự điểm đo trên tuyến kiểm tra và số lần bơm mỡ.
- Giám sát ma sát vi mô theo thời gian thực (Live Friction Guidance): Khi gắn đầu dò cảm biến từ tính (Magnetic Mount Sensor) lên gối đỡ vòng bi, thiết bị liên tục chuyển đổi sóng siêu âm ma sát cơ học thành âm thanh nghe được. Trong khi bơm mỡ, tiếng rít ma sát sẽ dịu dần và chỉ số Decibel trên màn hình sẽ giảm xuống. Ngay khi mức Decibel chạm đáy và bắt đầu ổn định hoặc tăng nhẹ lên khoảng 1 - 2 dB (báo hiệu màng mỡ đã đầy buồng bi), kỹ thuật viên lập tức dừng bơm, tránh hoàn toàn rủi ro bơm thừa mỡ.
- Bộ nhớ lưu trữ dữ liệu và quản lý tuyến kiểm tra (Route-Based Lubrication): Thiết bị lưu trữ dữ liệu lên tới 400 điểm bôi trơn. Toàn bộ lịch sử bảo dưỡng (ngày giờ, người thực hiện, mức dB trước/sau, lượng mỡ đã bơm) được ghi lại tự động và đồng bộ hai chiều với máy tính qua phần mềm quản lý dữ liệu Ultratrend DMS. Kỹ sư có thể tạo tuyến bôi trơn sẵn trên PC và nạp vào máy để nhân viên bảo trì đi theo lộ trình tuần tra định kỳ một cách khoa học.
- Tích hợp đèn LED chiếu điểm đầu vú mỡ: Đầu máy tích hợp cụm đèn LED rọi sáng độ sáng cao, giúp soi rõ các đầu vú tra mỡ (zerk fittings) nằm trong các hốc máy tối tăm, sâu bên trong khung gầm băng tải hoặc động cơ.
- Phát hiện sớm các lỗi cơ khí tiềm ẩn: Trong trường hợp tra mỡ mà chỉ số Decibel không giảm, hoặc xuất hiện các tiếng lách tách, xung đập ngắt quãng, thiết bị lập tức cảnh báo kỹ thuật viên rằng ổ bi đã bị nứt rãnh lăn, rỗ mặt bi hoặc mòn cơ học nặng nề, cần lên lịch thay thế cơ khí trước khi xảy ra sự cố gãy trục hoặc dừng chuyền bất ngờ.

Ứng dụng tiêu biểu:
- Tra mỡ và quản lý lịch sử bôi trơn cho động cơ điện, bơm ly tâm, quạt thông gió công nghiệp, máy nén khí và hộp giảm tốc.
- Quản lý bôi trơn các gối đỡ trục con lăn băng tải trong nhà máy xi măng, nhiệt điện, khai khoáng, luyện kim và chế biến dăm gỗ.
- Giám sát tình trạng vòng bi trong các dây chuyền chiết rót, đóng hộp, chế biến thực phẩm, dược phẩm và dệt may.
- Ngăn ngừa hiện tượng mỡ tràn qua phớt chắn rò rỉ vào cuộn dây stator động cơ gây đoản mạch chập cháy điện.

• Hãng sản xuất: UE Systems (UE Systems Inc.)
• Xuất xứ: Hoa Kỳ (USA)
• Dòng sản phẩm: Thiết bị kiểm tra siêu âm hỗ trợ bôi trơn kỹ thuật số Ultraprobe 401 Digital Grease Caddy
• Mã hiệu model: Ultraprobe 401 (UP401)
• Dải tần số đáp ứng: Tối ưu hóa tại dải tần số 30 kHz (bắt nhạy nhất dao động sóng siêu âm ma sát vòng bi)
• Mạch xử lý tín hiệu: Mạch bán dẫn Heterodyne kỹ thuật số kết hợp chuyển đổi A/D 16-bit có bù trừ nhiệt độ
• Thời gian đáp ứng: Nhỏ hơn 10 mili-giây (< 10 ms)
• Màn hình hiển thị: Màn hình LCD ma trận điểm có đèn nền chiếu sáng (Backlit LCD Display)
• Thông số hiển thị: Mức dB hiện tại (Live dB), mức dB trước tra mỡ (Before dB), mức dB cơ sở (Baseline dB), biểu đồ thanh 16 đoạn, bộ đếm số lần bơm (Strokes counter), số thứ tự điểm đo và dung lượng pin
• Dung lượng bộ nhớ lưu trữ: Lưu trữ dữ liệu lên tới 400 vị trí đo trên các tuyến bôi trơn
• Bộ đếm lượng mỡ: Đếm số lần bóp cò súng (Strokes) hoặc tính toán khối lượng mỡ bơm vào
• Đèn chiếu sáng tích hợp: Cụm đèn LED siêu sáng chiếu điểm đầu vú tra mỡ
• Cảm biến tiếp xúc đi kèm: Đầu dò siêu âm tiếp xúc gắn từ tính (Magnetic Mount Contact Transducer) lực hít nam châm cực mạnh
• Cáp kết nối cảm biến: Cáp bọc lò xo xoắn co giãn chống đứt gãy gập cơ học (chiều dài co giãn lên tới 1.5 m)
• Cổng giao tiếp máy tính: Cổng USB kết nối hai chiều với máy tính để đồng bộ dữ liệu tuyến đo
• Phần mềm quản lý tương thích: Phần mềm quản lý dữ liệu bảo trì bôi trơn chuyên dụng Ultratrend DMS
• Đầu cắm tai nghe: Giắc cắm tiêu chuẩn hỗ trợ tai nghe công nghiệp chống ồn cao cấp
• Tai nghe đi kèm: Tai nghe trùm đầu công nghiệp cách âm chuyên dụng DHC-2HH (Noise reduction rating trên 20 dB, dùng được với nón bảo hộ)
• Ngàm gắn cơ khí: Bộ giá đỡ kẹp kim loại đa năng, tương thích với hầu hết các thân súng bơm mỡ tiêu chuẩn trên thị trường
• Nguồn cấp năng lượng: Khối pin sạc Lithium-Ion hoặc Nickel-Metal Hydride (NiMH) tích hợp bên trong
• Thời gian vận hành liên tục: Khoảng 6 đến 8 giờ hoạt động liên tục (tương đương thực hiện hàng trăm chu kỳ tra mỡ cho một lần sạc)
• Dải nhiệt độ làm việc: 0°C đến 50°C (32°F đến 122°F)
• Cấu trúc vỏ thân máy: Nhựa ABS kỹ thuật chịu lực cao chống va đập cơ học, kháng dầu mỡ công nghiệp
• Hộp bảo quản trọn bộ: Vali nhôm chống sốc hoặc túi đeo bảo vệ cao cấp chuyên dụng
• Trọng lượng thân máy: Khoảng 0.57 kg (1.25 lbs)
• Trọng lượng trọn bộ kèm phụ kiện: Khoảng 3.2 kg (7.0 lbs).
