Thiết bị kiểm tra siêu âm UE Systems Ultraprobe 2,000 chính hãng USA | AnhNghiSon

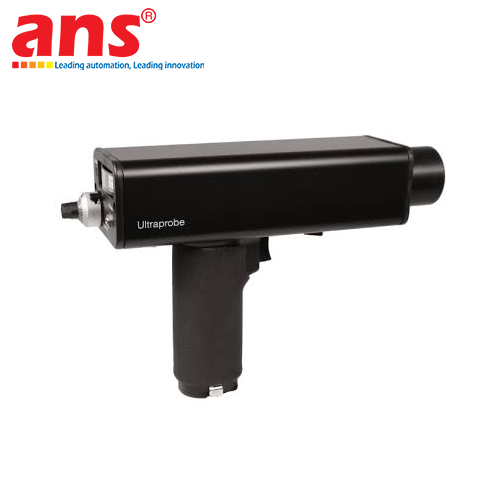

Thiết bị kiểm tra siêu âm đa năng Ultraprobe 2,000 (UP2000) do hãng UE Systems Inc. (Hoa Kỳ) nghiên cứu và sản xuất, là một trong những hệ thống đo lường và chẩn đoán sóng siêu âm kinh điển, bền bỉ và được tin dùng rộng rãi nhất trong lịch sử ngành bảo trì dự đoán (Predictive Maintenance - PdM) trên toàn cầu.

Ultraprobe 2,000 được mệnh danh là "cỗ xe tăng cơ học" nhờ sự kết hợp hoàn hảo giữa độ bền công nghiệp nồi đồng cối đá và độ nhạy âm học cơ học vượt trội. Khác biệt với các dòng máy số hóa, UP2000 sở hữu mặt đồng hồ kim cơ học đạn đạo (Ballistic Analog Meter) có độ phân giải chuyển động vô hạn và tốc độ phản hồi cực nhạy, giúp các kỹ thuật viên lão thành có thể "cảm nhận" trực tiếp từng rung động vi mô của tín hiệu sóng siêu âm phát sinh từ ma sát ổ bi, dòng rò rỉ khí nén hoặc hiện tượng phóng tia lửa điện mà không bị trễ thời gian như màn hình kỹ thuật số.

Đặc tính công nghệ và ưu thế vận hành vượt bậc:
- Đồng hồ hiển thị kim đạn đạo siêu nhạy (Ballistic Analog Meter): Mặt đồng hồ kép hiển thị đồng thời thang đo tuyến tính 0 - 100 và thang đo logarit Decibel (dB). Cơ cấu kim cơ học phản ứng tức thời với các xung áp suất âm thanh thoáng qua, giúp người đo phát hiện ngay lập tức các khuyết tật va đập cơ học trong ổ bi hoặc các tia phóng điện chập chờn.
- Chế độ phản hồi kim kép linh hoạt (Bi-Modal Meter Response): Tích hợp công tắc chuyển đổi giữa chế độ thời gian thực (Real-Time Response) để theo dõi các dao động âm thanh liên tục và chế độ giữ giá trị đỉnh (Peak Hold Response) để bắt và giữ lại cường độ xung âm thanh cực đại tức thời, đặc biệt hữu dụng khi đánh giá các hiện tượng phóng điện cục bộ hoặc tiếng lách tách của bẫy hơi đóng mở.
- Dải tần số quét tùy chỉnh liên tục từ 20 kHz đến 100 kHz: Núm vặn chỉnh tần số vô cấp cho phép kỹ sư quét mượt mà qua các dải tần số để "lọc sạch" tạp âm nền ồn ào của nhà máy, dễ dàng khóa đúng tần số đặc trưng của điểm lỗi (ví dụ: đặt 40 kHz để bắt rò rỉ khí nén; điều chỉnh 25 - 30 kHz để nghe tiếng va đập của bi bạc đạn; hoặc 20 - 40 kHz để phát hiện phóng điện Corona).
- Chiết áp tinh chỉnh độ nhạy 10 vòng xoay (10-Turn Sensitivity Potentiometer): Cung cấp dải hiệu chỉnh khuếch đại tín hiệu cực kỳ rộng và chi tiết với 1000 vạch chia số học, cho phép kỹ thuật viên phóng đại các tín hiệu rò rỉ vi mô ở khoảng cách xa hoặc giảm độ khuếch đại khi tiếp cận các nguồn âm thanh cường độ lớn mà không bị bão hòa đồng hồ.
- Thân máy bằng hợp kim nhôm đúc công nghiệp (Extruded Aluminum Pistol-Grip): Thiết kế dạng súng lục công thái học bằng kim loại nguyên khối chống va đập, chống rung chấn và che chắn nhiễu điện từ (RFI/EMI Shielding) hoàn hảo, bảo vệ an toàn cho bo mạch điện tử bên trong khi vận hành tại các công trường khai khoáng, nhà máy luyện kim, lọc hóa dầu hay trạm biến áp ngoài trời.
- Hệ thống module đầu dò cắm nhanh hoán đổi linh hoạt:
  + Module quét sóng Trisonic Scanning Module: Tối ưu bắt sóng siêu âm trong không khí (rò rỉ khí nén, chân không, phóng điện bề mặt).
  + Module tiếp xúc kim loại Stethoscope Contact Module: Dẫn truyền sóng siêu âm cơ học trực tiếp từ bên trong thiết bị (ổ bi, bạc đạn, bẫy hơi, van đóng mở).
  + Ống gom sóng cao su Rubber Focusing Probe: Thu hẹp búp sóng định vị chính xác vị trí rò rỉ trong không gian hẹp.
  + Module tầm xa Long Range Module (LRM) và đĩa Parabolic Dish (tùy chọn): Thu nhận sóng siêu âm định hướng từ khoảng cách xa hàng chục mét trên đường dây điện cao thế.

Ứng dụng tiêu biểu:
- Phát hiện rò rỉ khí nén, chân không và khí gas công nghiệp: Xác định chính xác vị trí rò rỉ từ khoảng cách xa, giúp các nhà máy tiết kiệm điện năng vận hành máy nén khí và bảo vệ môi trường.
- Giám sát tình trạng bôi trơn và phát hiện sớm hư hỏng vòng bi: Bắt được tín hiệu ma sát sớm nhất của vòng bi trước khi sinh nhiệt hoặc rung động; cảnh báo chính xác khi ổ bi thiếu mỡ và ngăn ngừa tra mỡ thừa.
- Kiểm tra bẫy hơi (Steam Traps) và van đường ống: Đánh giá chính xác trạng thái hoạt động của bẫy hơi (đang xả chu kỳ, kẹt mở gây thất thoát hơi nóng hay kẹt đóng gây ngập nước ngưng tụ); kiểm tra độ kín nêm van đường ống.
- Kiểm tra an toàn hệ thống điện trung thế và cao thế: Chẩn đoán sớm hiện tượng phóng điện vầng quang (Corona), phóng điện bề mặt (Tracking) và phóng điện hồ quang (Arcing) trong tủ chuyển mạch Switchgear, máy biến áp và chuỗi sứ cách điện.
- Kiểm tra độ kín khít: Kết hợp máy phát sóng siêu âm Warble Tone Generator để kiểm tra độ kín nắp hầm hàng tàu biển, cửa xe ô tô, buồng lái máy bay và phòng sạch.
