Thiết bị kiểm tra siêu âm kỹ thuật số Ultraprobe 10,000 (UP10000) do hãng UE Systems Inc. (Hoa Kỳ) nghiên cứu và chế tạo, là một trong những hệ thống đo lường và chẩn đoán sóng siêu âm công nghiệp chuẩn xác, linh hoạt và được tin cậy hàng đầu trên toàn thế giới trong lĩnh vực bảo trì dự đoán (Predictive Maintenance - PdM) và quản lý hiệu quả năng lượng nhà máy.

Ultraprobe 10,000 nổi tiếng với sự kết hợp hoàn hảo giữa công nghệ số hóa tiên tiến và khả năng ghi âm tệp âm thanh trực tiếp (On-Board Sound Recording) với thao tác một chạm cực kỳ đơn giản. Thiết bị chuyển đổi các sóng âm siêu cao tần phát sinh từ ma sát cơ khí, rò rỉ chất lưu áp suất hoặc ion hóa phóng điện thành các dải âm tần nghe được qua tai nghe cách âm chuyên dụng, đồng thời số hóa thành các giá trị mức Decibel (dB) chuẩn xác cùng biểu đồ thanh 16 đoạn hiển thị trên màn hình tinh thể lỏng.

Đặc tính công nghệ và ưu thế vận hành vượt bậc:
- Ghi âm sóng siêu âm chỉ với 1 nút bấm (One-Button Sound Recording): Khác biệt lớn nhất của UP10000 là khả năng thu lại toàn bộ âm thanh tín hiệu siêu âm dạng file .WAV chất lượng cao trực tiếp vào bộ nhớ máy hoặc thẻ nhớ chỉ bằng một thao tác bấm nút xoay (Spin and Click). Tệp âm thanh này có thể phát lại trực tiếp trên máy hoặc đồng bộ hóa sang máy tính để phân tích phổ chuyên sâu.
- Dải tần số quét siêu rộng từ 20 kHz đến 100 kHz: Cho phép tinh chỉnh tần số linh hoạt theo từng bước 1 kHz. Khả năng chọn lọc tần số chính xác giúp kỹ sư cô lập hoàn toàn các tạp âm ồn ào xung quanh trong nhà xưởng cơ khí, chỉ bắt đúng dải sóng phát ra từ lỗi cụ thể (như rò rỉ khí nén vi mô, khuyết tật rãnh bi, hoặc hiện tượng đánh thủng điện áp cao).
- Thiết kế công thái học dạng súng lục (Pistol-Grip) bền bỉ: Thân máy gia công từ nhôm đúc công nghiệp chắc chắn, chống va đập, bảo vệ tối ưu các linh kiện điện tử bên trong. Phím điều hướng dạng núm xoay kết hợp ấn chọn (Spin and Click) giúp kỹ thuật viên dễ dàng lựa chọn menu, thay đổi độ nhạy, điều chỉnh tần số và lưu trữ dữ liệu bằng một tay ngay cả khi đeo găng tay bảo hộ dày.
- Bộ nhớ lưu trữ dữ liệu lớn & Quản lý tuyến kiểm tra (Route Inspection): Hỗ trợ lưu trữ hàng nghìn điểm đo cùng dữ liệu âm thanh tương ứng. Kỹ sư có thể tạo sẵn các lộ trình kiểm tra định kỳ (inspection routes) trên máy tính bằng phần mềm Ultratrend DMS và nạp vào Ultraprobe 10,000 để kỹ thuật viên đi kiểm tra theo đúng thứ tự tài sản trong nhà máy.
- Hệ thống phần mềm chuyên nghiệp đi kèm:
  + Phần mềm Ultratrend DMS: Quản lý cơ sở dữ liệu đo lường, theo dõi lịch sử và xu hướng hư hỏng ổ bi theo thời gian, tính toán chi phí thất thoát khí nén thành tiền tệ, lập báo cáo quản lý năng lượng theo chuẩn ISO 50001.
  + Phần mềm Spectralyzer: Phân tích phổ âm thanh dạng sóng FFT và chuỗi thời gian, giúp "nhìn thấy" âm thanh để chẩn đoán chính xác lỗi lỏng cơ khí, trượt bi, kẹt van hay các dạng phóng điện Corona/Tracking/Arcing.

Ứng dụng tiêu biểu:
- Phát hiện rò rỉ khí nén, khí gas công nghiệp và chân không: Định vị chính xác các lỗ rò rỉ từ khoảng cách xa, hỗ trợ đo lường và tính toán chi phí năng lượng lãng phí của hệ thống máy nén khí.
- Giám sát tình trạng ổ bi/vòng bi và bôi trơn chính xác: Bắt được tín hiệu ma sát sớm nhất của vòng bi (giai đoạn 1 và 2) trước khi sinh nhiệt hoặc gây rung động; hỗ trợ thợ bảo dưỡng tra đúng lượng mỡ cần thiết, chống tra thiếu hoặc tra thừa mỡ bôi trơn.
- Kiểm tra bẫy hơi (Steam Traps) và van công nghiệp: Đánh giá chính xác trạng thái hoạt động của bẫy hơi (đang xả chu kỳ, kẹt mở gây thất thoát hơi nóng hay kẹt đóng gây ứ đọng nước ngưng), kiểm tra rò rỉ van đóng kín.
- Kiểm tra an toàn điện trung thế và cao thế: Chẩn đoán sớm hiện tượng phóng điện vầng quang (Corona), phóng điện bề mặt (Tracking) và phóng điện hồ quang (Arcing) trong tủ bảng điện Switchgear, máy biến áp và sứ cách điện đường dây.

• Hãng sản xuất: UE Systems (UE Systems Inc.)
• Xuất xứ: Hoa Kỳ (USA)
• Dòng sản phẩm: Thiết bị kiểm tra siêu âm chẩn đoán kỹ thuật số Ultraprobe 10,000 Series
• Mã hiệu model: Ultraprobe 10,000 (UP10000)
• Dải tần số thu nhận sóng: 20 kHz đến 100 kHz (Tùy chỉnh linh hoạt theo từng bước 1 kHz)
• Màn hình hiển thị: Màn hình hiển thị LCD độ tương phản cao có đèn nền chiếu sáng (Backlit LCD Display)
• Hiển thị thông số: Mức cường độ âm thanh Decibel (dB), biểu đồ thanh 16 đoạn, tần số đo, mức dung lượng pin, số thứ tự bản ghi và thông tin tuyến đo
• Mạch xử lý tín hiệu: Mạch kỹ thuật số chuyển đổi tần số Heterodyne kết hợp bộ chuyển đổi A/D 16-bit
• Thời gian đáp ứng: Nhỏ hơn 10 mili-giây
• Độ nhạy đầu dò: Phát hiện rò rỉ đường kính 0.005" (0.127 mm) tại áp suất 5 PSI (0.34 bar) ở khoảng cách 15m (50 ft)
• Chức năng ghi âm âm thanh: Ghi âm trực tiếp tệp âm thanh WAV (On-board sound recording) chỉ bằng 1 nút bấm
• Khả năng lưu trữ: Bộ nhớ trong và khe cắm thẻ nhớ mở rộng lưu trữ hàng nghìn điểm đo và hàng trăm tệp âm thanh ghi âm chất lượng cao
• Giao diện điều khiển: Núm xoay điều hướng kết hợp ấn chọn "Spin and Click" thao tác bằng một tay
• Cổng giao tiếp máy tính: Cổng USB kết nối truyền dữ liệu trực tiếp với PC
• Phần mềm phân tích tương thích: Phần mềm quản lý dữ liệu Ultratrend DMS và phần mềm phân tích phổ âm thanh Spectralyzer
• Đầu cắm tai nghe: Giắc tiêu chuẩn 1/4" hỗ trợ tai nghe công nghiệp chống ồn cao cấp (Noise-Attenuating Headphones)

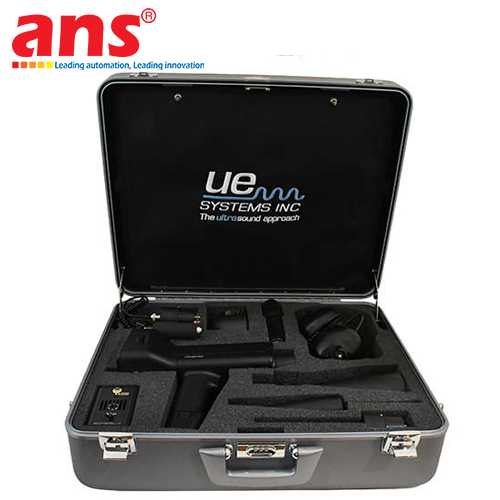

• Bộ phụ kiện đầu dò tương thích:
  - Đầu dò quét siêu âm Trisonic Scanning Module (dò khí rò rỉ, phóng điện bề mặt)
  - Đầu dò tiếp xúc Stethoscope Contact Module (dò vòng bi, bẫy hơi, van cơ khí)
  - Đầu dò định hướng tầm xa Long Range Module - LRM (tùy chọn ngắm đo từ xa)
  - Đầu thu siêu âm dạng đĩa Parabolic Dish (tùy chọn đo trạm biến áp ngoài trời)
• Nguồn cấp: Pin sạc Lithium-Ion dung lượng cao có thể tháo rời
• Thời gian vận hành liên tục: 4 đến 6 giờ hoạt động liên tục cho một lần sạc đầy
• Dải nhiệt độ làm việc: 0°C đến 50°C (32°F đến 122°F)
• Cấu trúc vỏ thân máy: Nhôm đúc công nghiệp kết hợp nhựa ABS chống va chạm cơ học
• Trọng lượng thân máy cầm tay: Xấp xỉ 1.0 kg (2.15 lbs).
