Thiết bị kiểm tra siêu âm chẩn đoán kỹ thuật số đa năng Ultraprobe 15,000 (UP15000 Touch) do hãng UE Systems Inc. (Hoa Kỳ) nghiên cứu và chế tạo, là hệ thống kiểm tra và phân tích sóng siêu âm công nghiệp hiện đại bậc nhất thế giới, được mệnh danh là giải pháp "tất cả trong một" cho các chuyên gia quản lý năng lượng, kỹ sư bảo trì độ tin cậy và kỹ thuật viên giám sát tình trạng máy móc (Condition Monitoring).

Ultraprobe 15,000 phá vỡ các giới hạn của máy đo siêu âm truyền thống nhờ sự tích hợp đồng thời nhiều công nghệ tiên tiến ngay trên một thân máy cầm tay gọn nhẹ: màn hình cảm ứng điện dung trực quan, camera kỹ thuật số chụp ảnh hiện trường, nhiệt kế hồng ngoại đo nhiệt độ không tiếp xúc, con trỏ định vị laser và bộ vi xử lý phân tích phổ âm thanh dạng sóng thời gian thực (FFT & Time Series Waveform). Thiết bị biến các tín hiệu siêu âm không thể nghe thấy do ma sát cơ khí, rò rỉ khí hoặc phóng điện thành các dải âm thanh nghe được rõ nét trong tai nghe chống ồn, đồng thời hiển thị mức cường độ tín hiệu Decibel (dB) chuẩn xác trên màn hình.

Đặc tính công nghệ và ưu thế vận hành vượt bậc:
- Giao diện màn hình cảm ứng thông minh: Màn hình cảm ứng lớn hiển thị các biểu tượng chức năng trực quan, cho phép người dùng tùy chỉnh cài đặt, duyệt tuyến kiểm tra (route inspection), chuyển đổi chế độ đo và xem lại dữ liệu đo đạc chỉ bằng vài thao tác chạm nhẹ, ngay cả khi đang đeo găng tay bảo hộ trong môi trường công nghiệp.
- Dải tần số quét siêu âm tùy chỉnh linh hoạt từ 20 kHz đến 100 kHz: Cho phép tinh chỉnh tần số chi tiết theo từng bước 1 kHz. Tính năng này giúp kỹ sư dễ dàng "lọc" bỏ các tạp âm cơ khí ồn ào xung quanh trong nhà máy, tập trung bắt đúng tần số đặc trưng của lỗi cần kiểm tra (như rò rỉ khí nén, ma sát ổ bi giai đoạn sớm hoặc hiện tượng phóng điện đánh thủng lớp cách điện).
- Tích hợp 4 công cụ hỗ trợ đo lường trong 1 thân máy:
  1. Camera kỹ thuật số: Chụp ảnh hiện trường thực tế và lưu kèm tọa độ điểm đo, giúp lập báo cáo kiểm tra trực quan, rõ ràng vị trí lỗi cần sửa chữa.
  2. Nhiệt kế hồng ngoại (IR Thermometer): Đo nhiệt độ bề mặt không tiếp xúc với hệ số phát xạ tùy chỉnh, hỗ trợ đánh giá tương quan giữa nhiệt độ tăng cao và độ rung động ma sát bất thường của thiết bị.
  3. Con trỏ laser kép: Hỗ trợ xác định chính xác mục tiêu đo từ khoảng cách xa trong môi trường ánh sáng yếu.
  4. Bộ ghi âm và phân tích âm thanh tại chỗ: Ghi âm trực tiếp tệp âm thanh WAV của tín hiệu siêu âm vào thẻ nhớ SD, hiển thị ngay biểu đồ phân tích phổ tần số (FFT) và chuỗi thời gian ngay trên màn hình để chẩn đoán hư hỏng cơ khí mà không cần đợi nạp vào máy tính.
- Quản lý dữ liệu toàn diện với phần mềm Ultratrend DMS và Spectralyzer: Dữ liệu đo đạc, hình ảnh và tệp âm thanh dễ dàng đồng bộ hóa qua cổng USB hoặc thẻ nhớ SD sang phần mềm quản lý trên máy tính. Hệ thống tự động tính toán chi phí thất thoát khí nén thành tiền tệ, hỗ trợ thiết lập tuyến đo kiểm tra tự động, phân tích xu hướng vòng đời ổ bi và lập báo cáo kiểm định theo chuẩn ISO 50001.

Ứng dụng tiêu biểu:
- Phát hiện rò rỉ khí nén và chân không: Xác định vị trí rò rỉ nhanh chóng từ khoảng cách xa, định lượng lưu lượng rò rỉ (CFM) và chi phí tổn thất điện năng tương ứng của máy nén khí.
- Giám sát tình trạng vòng bi và hỗ trợ tra mỡ chính xác (Ultrasound-Assisted Lubrication): Phát hiện sớm các khuyết tật vòng bi ở giai đoạn phôi thai (giai đoạn 1 và 2) trước khi rung động xuất hiện; cảnh báo chính xác khi nào ổ bi thiếu mỡ và khi nào đã đủ mỡ để chống tra mỡ thừa (Over-lubrication).
- Kiểm tra bẫy hơi (Steam Traps) và van đường ống: Phân biệt rõ ràng giữa trạng thái bẫy hơi xả định kỳ bình thường với hiện tượng kẹt mở gây thất thoát hơi nóng lãng phí hoặc kẹt đóng gây ngập nước ngưng tụ.
- Kiểm tra phóng điện cục bộ trong hệ thống điện: Phát hiện sớm hiện tượng vầng quang (Corona), phóng điện bề mặt (Tracking) và phóng điện hồ quang (Arcing) trong tủ chuyển mạch Switchgear, máy biến áp và trạm biến áp ngoài trời trước khi gây chập cháy thảm họa.

• Hãng sản xuất: UE Systems (UE Systems Inc.)
• Xuất xứ: Hoa Kỳ (USA)
• Dòng sản phẩm: Thiết bị kiểm tra siêu âm chẩn đoán kỹ thuật số Ultraprobe 15,000 Series
• Mã hiệu model: Ultraprobe 15,000 (UP15000 Touch)
• Dải tần số quét siêu âm: 20 kHz đến 100 kHz (Tùy chỉnh linh hoạt theo từng bước 1 kHz)
• Màn hình hiển thị: Màn hình màu cảm ứng điện dung công nghiệp (Touch Screen Display) với phím điều hướng đa năng
• Mạch xử lý tín hiệu: Mạch kỹ thuật số chuyển đổi tần số Heterodyne kết hợp bộ chuyển đổi A/D 16-bit
• Thời gian đáp ứng: Nhỏ hơn 10 mili-giây
• Độ nhạy đầu dò: Phát hiện rò rỉ kích thước 0.005" (0.127 mm) tại áp suất 5 PSI (0.34 bar) ở khoảng cách 15m (50 ft)
• Camera kỹ thuật số tích hợp: Độ phân giải cao, chụp ảnh hiện trường lưu kèm dữ liệu bản ghi
• Nhiệt kế hồng ngoại tích hợp (IR Thermometer):
  - Dải đo nhiệt độ: -20°C đến 500°C (-4°F đến 932°F)
  - Tỷ lệ khoảng cách trên tiêu điểm (D:S): 10:1
  - Hệ số phát xạ (Emissivity): Tùy chỉnh từ 0.1 đến 1.0
• Con trỏ định vị Laser: Tích hợp laser pointer hỗ trợ ngắm mục tiêu từ xa
• Phân tích phổ âm thanh tại chỗ (On-board Spectral Analysis):
  - Hiển thị phổ tần số FFT (Fast Fourier Transform)
  - Hiển thị đồ thị dạng sóng theo chuỗi thời gian (Time Waveform)
• Khả năng lưu trữ dữ liệu: Thẻ nhớ SD dung lượng lớn (hỗ trợ thẻ SDHC lưu trữ hàng nghìn tệp dữ liệu, ảnh chụp và bản ghi âm WAV)
• Cổng giao tiếp máy tính: Cổng USB kết nối trực tiếp hoặc đầu đọc thẻ nhớ SD
• Phần mềm phân tích đi kèm: Phần mềm quản lý dữ liệu Ultratrend DMS và phần mềm phân tích phổ âm thanh Spectralyzer
• Đầu cắm tai nghe: Giắc tiêu chuẩn 1/4" hỗ trợ tai nghe trùm đầu công nghiệp cách âm cao cấp (Noise-Attenuating Headphones)

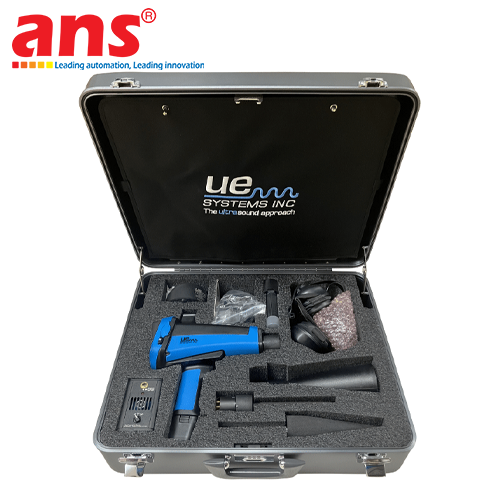

• Bộ phụ kiện đầu dò tiêu chuẩn:
  - Đầu dò quét siêu âm không gian Trisonic Scanning Module (dò khí rò rỉ, phóng điện)
  - Đầu dò tiếp xúc kim loại Stethoscope Probe (dò vòng bi, bẫy hơi, van)
  - Đầu dò định hướng tầm xa Long Range Module - LRM (tùy chọn đo đường dây cao thế từ xa)
• Nguồn cấp năng lượng: Pin sạc Lithium-Ion hiệu suất cao, có thể tháo rời
• Thời gian vận hành liên tục: 4 đến 6 giờ làm việc liên tục cho một lần sạc đầy
• Nhiệt độ vận hành: 0°C đến 50°C (32°F đến 122°F)
• Vỏ bảo vệ thân máy: Nhôm đúc công nghiệp kết hợp nhựa ABS chống va đập, bảo vệ chống bụi và nước nhẹ
• Trọng lượng thiết bị cầm tay: Khoảng 1.1 kg (2.35 lbs).
