Thiết bị kiểm tra siêu âm UE Systems Ultraprobe 3,000 chính hãng USA | AnhNghiSon

Thiết bị kiểm tra siêu âm kỹ thuật số Ultraprobe 3,000 (UP3000) do hãng UE Systems Inc. (Hoa Kỳ) nghiên cứu và sản xuất, là giải pháp đo lường và phát hiện sóng siêu âm kỹ thuật số cầm tay nhỏ gọn, hiện đại và kinh tế nhất, được thiết kế chuyên biệt để hỗ trợ các nhà máy công nghiệp cắt giảm lãng phí năng lượng, nâng cao thời gian hoạt động hữu ích của thiết bị và bảo vệ môi trường.

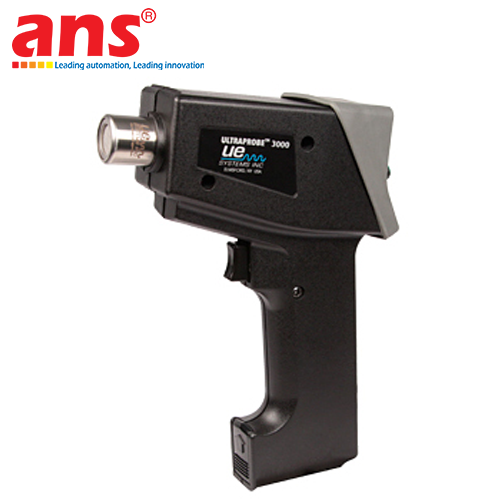

Với trọng lượng siêu nhẹ chỉ 0.45 kg (1 lb) cùng thiết kế dạng súng lục công thái học nằm trọn vẹn trong lòng bàn tay, Ultraprobe 3,000 loại bỏ hoàn toàn sự cồng kềnh của các thiết bị đo lường truyền thống. Thiết bị ứng dụng công nghệ chuyển đổi tần số Heterodyne kỹ thuật số độc quyền kết hợp mạch điện tử dán bề mặt SMD có bù nhiệt độ, giúp chuyển đổi các dao động siêu âm không thể nghe thấy (do dòng khí nén rò rỉ chảy rối, ma sát cơ khí vòng bi hoặc ion hóa phóng điện tạo ra) thành các dải âm thanh nghe được rõ nét trong tai nghe cách âm chuyên dụng, đồng thời số hóa thành giá trị cường độ Decibel (dB) chuẩn xác hiển thị trên màn hình LCD.

Đặc tính công nghệ và ưu thế vận hành vượt bậc:
- Dải tần số thu nhận chuyên dụng 35 - 45 kHz (tối ưu tại đỉnh 40 kHz): Đây là dải tần số "vàng" theo tiêu chuẩn quốc tế ASTM E1002, nơi phát ra năng lượng sóng âm mạnh nhất của các lỗ rò rỉ khí nén, chân không và phóng điện cục bộ. Việc cố định dải tần số này giúp loại bỏ hoàn toàn các tạp âm ồn ào tần số thấp trong môi trường sản xuất (như tiếng gầm của động cơ, máy dập, máy nén khí), giúp kỹ thuật viên phát hiện chính xác vị trí rò rỉ mà không cần điều chỉnh tần số phức tạp.
- Cơ cấu điều khiển thông minh "Spin and Click": Mọi thao tác thay đổi độ nhạy thu nhận (Sensitivity), điều hướng menu cài đặt, lưu trữ dữ liệu hoặc xem lại lịch sử đo đạc đều được thực hiện thông qua một núm xoay vô cấp kết hợp nút bấm duy nhất. Kỹ thuật viên có thể thao tác hoàn toàn bằng một tay một cách nhẹ nhàng ngay cả khi đang đeo găng tay bảo hộ tại hiện trường.
- Màn hình đồ họa LCD 128x64 có đèn nền chiếu sáng: Hiển thị trực quan và sắc nét giá trị cường độ âm thanh Decibel (dB) được hiệu chuẩn, biểu đồ thanh động học 16 đoạn (mỗi đoạn tương ứng 3 dB), mức độ nhạy cài đặt, số thứ tự vị trí lưu trữ và tình trạng pin năng lượng.
- Bộ nhớ lưu trữ dữ liệu lên tới 400 điểm đo (On-Board Data Logging): Cho phép kỹ thuật viên đi kiểm tra theo tuyến định sẵn (Route-based inspection) trong toàn bộ nhà máy, lưu trữ trực tiếp các số liệu đo lường vào bộ nhớ máy và ghi đè linh hoạt mà không cần mang theo sổ sách ghi chép thủ công.
- Tích hợp và cập nhật phần mềm dễ dàng qua cổng USB: Dữ liệu kiểm tra từ UP3000 được kết xuất trực tiếp sang máy tính thông qua cổng kết nối Mini-USB. Người dùng có thể sử dụng phần mềm quản lý dữ liệu Ultratrend DMS hoặc ứng dụng Leak Survey Report để tự động tính toán chi phí năng lượng thất thoát từ các lỗ rò rỉ khí nén thành tiền tệ, hỗ trợ công tác kiểm toán năng lượng và lập báo cáo tiết kiệm chi phí theo tiêu chuẩn ISO 50001.
- Hệ thống module đầu dò cắm nhanh linh hoạt:
  + Module quét sóng Trisonic Scanning Module: Tối ưu hóa việc bắt sóng siêu âm trong không khí (rò rỉ khí nén, chân không, phóng điện bề mặt).
  + Module tiếp xúc kim loại Stethoscope Module: Đóng vai trò như một thanh dẫn sóng (waveguide) truyền sóng siêu âm cơ học bên trong lòng thiết bị (vòng bi, bạc đạn, bẫy hơi, van đóng mở).
  + Module tầm xa Long Range Module - LRM-3 (tùy chọn): Tăng gấp đôi khoảng cách phát hiện với góc quét hẹp 10 độ, lý tưởng để dò tìm rò rỉ trên các đường ống trên cao hoặc trạm biến áp ngoài trời.

Ứng dụng tiêu biểu:
- Phát hiện rò rỉ khí nén, chân không và khí gas công nghiệp: Định vị chính xác các lỗ rò rỉ từ khoảng cách xa, giúp các nhà máy tiết kiệm hàng trăm triệu đồng chi phí điện năng máy nén khí mỗi năm.
- Kiểm tra bẫy hơi (Steam Traps) và van công nghiệp: Phát hiện nhanh chóng bẫy hơi bị rò rỉ luồn hơi sống gây thất thoát nhiệt lượng hoặc kẹt đóng gây ngập nước ngưng tụ; kiểm tra độ kín của van chặn đường ống.
- Giám sát tình trạng bôi trơn và phát hiện sớm hư hỏng vòng bi: Bắt được tín hiệu ma sát sớm nhất của vòng bi trước khi sinh nhiệt hoặc rung động; ngăn ngừa hiện tượng tra thừa mỡ (Over-lubrication) hoặc thiếu mỡ.
- Kiểm tra an toàn điện: Phát hiện hiện tượng phóng điện vầng quang (Corona), phóng điện bề mặt (Tracking) và phóng điện hồ quang (Arcing) trong tủ điện phân phối Switchgear, máy biến áp và sứ cách điện.
- Kiểm tra độ kín khít: Kết hợp máy phát sóng siêu âm Warble Tone Generator để kiểm tra độ kín khít nắp hầm tàu hàng, kho lạnh, buồng lái máy bay, ô tô và phòng sạch.

• Hãng sản xuất: UE Systems (UE Systems Inc.)
• Xuất xứ: Hoa Kỳ (USA)
• Dòng sản phẩm: Thiết bị kiểm tra siêu âm kỹ thuật số Ultraprobe 3,000 Series
• Mã hiệu model: Ultraprobe 3,000 (UP3000)
• Dải tần số đáp ứng: 35 kHz đến 45 kHz (Cố định tối ưu xung quanh đỉnh nhạy 40 kHz của đầu dò)
• Mạch xử lý tín hiệu: Mạch bán dẫn analog kết hợp kỹ thuật số SMD có tính năng bù nhiệt độ (Temperature Compensation)
• Thời gian đáp ứng: Nhỏ hơn 10 mili-giây (< 10 ms)
• Màn hình hiển thị: Màn hình đồ họa Graphic LED/LCD 128 x 64 pixel có đèn nền chiếu sáng
• Thông số hiển thị: Giá trị Decibel (dB) số hóa, biểu đồ thanh động học 16 đoạn, mức độ nhạy, vị trí lưu trữ và trạng thái pin
• Dung lượng bộ nhớ lưu trữ: 400 vị trí lưu trữ dữ liệu kiểm tra nội bộ
• Giao diện điều khiển: Hệ thống núm xoay kết hợp ấn chọn "Spin and Click" thao tác bằng một tay
• Ngõ ra tín hiệu (Outputs): Ngõ ra âm thanh Heterodyne được hiệu chuẩn, tần số Decibel (dB), cổng kết nối dữ liệu Mini-USB
• Cổng giao tiếp máy tính: Cổng Mini-USB I/O đi kèm cáp truyền dữ liệu
• Phần mềm phân tích: Hỗ trợ phần mềm quản lý dữ liệu Ultratrend DMS và báo cáo rò rỉ Leak Survey App
• Độ nhạy phát hiện rò rỉ: Phát hiện rò rỉ từ 1 x 10^-2 std. cc/sec đến 1 x 10^-3 std. cc/sec
• Tiêu chuẩn đáp ứng: Đạt và vượt tiêu chuẩn ASTM E1002 về phát hiện rò rỉ bằng siêu âm
• Tai nghe đi kèm: Tai nghe công nghiệp cách âm cao cấp DHC-2HH (Noise attenuation trên 23 dB, tương thích nón bảo hộ lao động)
• Bộ phụ kiện module đầu dò:
  - Module quét siêu âm Trisonic Scanning Module (dò khí rò rỉ, phóng điện bề mặt)
  - Module tiếp xúc Stethoscope Contact Module (dò vòng bi, bẫy hơi, van cơ khí)
  - Ống cao su định hướng Rubber Focusing Probe (thu hẹp góc quét định vị chính xác vị trí)
  - Bộ thanh nối dài kim loại Stethoscope Extension Kit
  - Tùy chọn mua thêm: Module tầm xa Long Range Module (LRM-3), Module quét uốn dẻo (TFSM-3), Cảm biến gắn từ tính (RAS-MT)
• Nguồn cấp năng lượng: Pin sạc Li-Polymer hiệu suất cao tích hợp bên trong thân máy
• Thời gian sạc và vận hành: Sạc đầy trong khoảng 1 giờ; thời gian vận hành liên tục khoảng 2 giờ (hoạt động kiểm tra ngắt quãng thực tế từ 4 đến 6 giờ)
• Dải nhiệt độ làm việc: 0°C đến 50°C (32°F đến 122°F)
• Vật liệu vỏ thân máy: Nhựa ABS kỹ thuật cao cấp chịu lực, chống va đập
• Hộp bảo vệ trọn bộ: Vali nhôm Zero Halliburton chuyên dụng chống sốc công nghiệp
• Trọng lượng thân súng cầm tay: Siêu nhẹ chỉ 0.45 kg (1.0 lb)
• Trọng lượng toàn bộ vali phụ kiện: Khoảng 4.99 kg (11.0 lbs).
