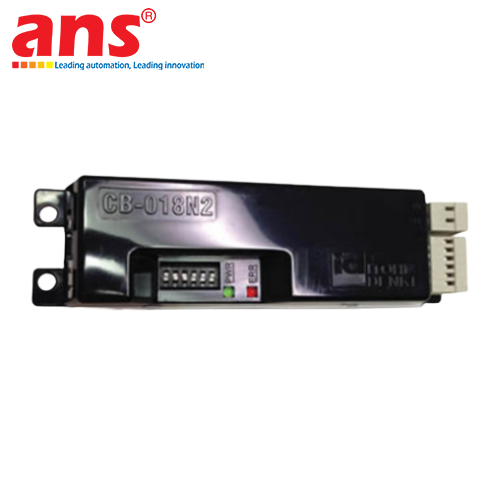

THẺ ĐIỀU KHIỂN CON LĂN ĐIỆN ITOH DENKI CB-018N2 (NPN LOGIC)

TỔNG QUAN CHI TIẾT CHUYÊN SÂU SẢN PHẨM
Itoh Denki CB-018N2 là dòng thẻ điều khiển trung tâm (Driver Card / Control Board) chuyên dụng dành cho hệ thống con lăn truyền động điện (Motorized Driven Roller - MDR / Power Moller), được thiết kế và chế tạo bởi thương hiệu dẫn đầu thị trường Itoh Denki (Nhật Bản). Thiết bị đóng vai trò là "trạm trung chuyển" mệnh lệnh giữa các thiết bị ngoại vi như PLC điều khiển trung tâm, cảm biến quang điện trường (Photoelectric Sensors) và khối động cơ tích hợp bên trong con lăn MDR 24V DC. Sự đồng bộ giữa bo mạch CB-018N2 và các con lăn điện Itoh Denki tạo nên một hệ sinh thái băng tải tự động hóa thông minh, linh hoạt, an toàn và dễ dàng lắp đặt. Với giao thức truyền dẫn tín hiệu NPN (Sinking Logic) và khả năng tùy biến cấu hình tốc độ trực quan, đây là linh kiện cốt lõi cho các bài toán phân loại hàng hóa tốc độ cao tại các tổng kho logistics, trung tâm trung chuyển thương mại điện tử (E-commerce) và dây chuyền lắp ráp điện tử quy mô lớn.

CÔNG NGHỆ ĐIỀU KHIỂN NPN LOGIC VÀ THIẾT LẬP TỐC ĐỘ QUA DIP SWITCH
- Chuẩn tín hiệu NPN (Sinking Logic): Card điều khiển CB-018N2 được cấu hình tương thích hoàn toàn với tiêu chuẩn logic kích âm (0V). Thiết bị nhận lệnh điều khiển Chạy/Dừng, Đảo chiều (CW/CCW) từ PLC hoặc tín hiệu từ cảm biến quang thông qua mức điện áp 0V. Chuẩn NPN này đảm bảo sự đồng bộ tuyệt đối với các hệ thống điều khiển công nghiệp hiện đại sử dụng chuẩn PLC Châu Á (như Mitsubishi, Omron), giúp tối ưu hóa sơ đồ đấu nối dây và giảm thiểu rủi ro nhiễu tín hiệu.
- Cài đặt tốc độ thông minh (DIP Switch Speed Control): Không yêu cầu các công cụ lập trình hay phần mềm kết nối phức tạp, bo mạch tích hợp sẵn cụm công tắc gạt DIP Switch ngay trên thân máy. Kỹ thuật viên bảo trì có thể phối hợp gạt các công tắc này để chọn lựa 1 trong 8 mức cài đặt tốc độ vận hành cho con lăn. Tính năng này cho phép tinh chỉnh băng tải tại hiện trường theo nhu cầu tải hàng thực tế, rút ngắn thời gian vận hành thử nghiệm và triển khai dự án.

HỆ THỐNG BẢO VỆ CỨNG ĐA TẦNG VÀ THIẾT KẾ PLUG-AND-PLAY TIỆN LỢI
- Bảo vệ phần cứng chủ động: Để ngăn chặn các sự cố chập mạch, quá tải hoặc kẹt hàng dẫn đến cháy nổ bo mạch, CB-018N2 được trang bị các cơ chế bảo vệ phần cứng tích hợp: cầu chì bảo vệ dòng điện (Current Fuse) và cảm biến nhiệt độ phần cứng (Thermal overload protection). Nếu hệ thống gặp sự cố (ví dụ: vật thể kẹt làm động cơ không quay được dẫn đến tăng dòng đột ngột), mạch điều khiển sẽ ngay lập tức tự động ngắt điện cấp vào con lăn. Sau khi nhiệt độ trở về mức an toàn và sự cố được giải quyết, hệ thống tự động reset để sẵn sàng vận hành lại, bảo vệ tuổi thọ bo mạch và động cơ bền bỉ.
- Cấu trúc cắm rút Plug-and-Play: Thiết bị tối giản hóa quy trình thi công bằng hệ thống giắc cắm nhanh (Connector). Cáp điện từ động cơ con lăn được thiết kế để "click" trực tiếp vào cổng chuyên dụng trên bo mạch, đồng thời giắc nguồn (Power) và giắc điều khiển (Control) tách biệt giúp kỹ thuật viên tháo lắp/thay thế nhanh chóng trong quá trình bảo trì mà không cần đến tuốc-nơ-vít để vặn từng sợi dây, đảm bảo độ chính xác và an toàn điện tối đa.

THÔNG SỐ ĐIỆN VÀ GIAO DIỆN TÍN HIỆU
- Hãng sản xuất chế tạo: Itoh Denki (Nhật Bản - Japan)
- Model thiết bị: CB-018N2
- Loại thiết bị: Driver Card cho hệ thống con lăn truyền động điện (MDR)
- Điện áp nguồn cung cấp định mức: 24 V DC (Sai số cho phép ±10%)
- Giao thức tín hiệu logic (I/O): Chuẩn NPN (Sinking Logic - Input kích âm, Output xuất âm)
- Khả năng điều khiển chuyển động: Chạy/Dừng (Run/Stop), Đảo chiều quay (CW/CCW), Phanh động năng (Dynamic Braking)

THÔNG SỐ CÀI ĐẶT VÀ BẢO VỆ HỆ THỐNG
- Phương thức cài đặt tốc độ: Thông qua cụm công tắc DIP Switch (Tối đa 8 mức thiết lập tốc độ vận hành riêng biệt)
- Tính năng bảo vệ phần cứng tích hợp:
  + Cầu chì bảo vệ dòng điện (Overcurrent Protection)
  + Cảm biến nhiệt độ quá tải (Thermal Overload Protection - Tự động ngắt và reset)
- Tương thích thiết bị: Chuyên dụng cho dòng động cơ 24V DC của Itoh Denki (Điển hình như dòng PM320HS, PM486, PM570HS và các hệ Power Moller đường kính nhỏ phổ thông).

THÔNG SỐ KẾT NỐI VÀ LẮP ĐẶT
- Kiểu kết nối đầu nối: Thiết kế cắm rút Plug-and-Play (Connector) tiện lợi
- Phụ kiện đầu nối đi kèm:
  + 01 x Đầu nối nguồn vào (Power connector)
  + 01 x Đầu nối tín hiệu điều khiển (Control connector)
- Hình thái vật lý thiết kế: Bo mạch nhỏ gọn, tối ưu hóa lắp đặt bên trong rãnh nhôm băng tải hoặc tủ điện kỹ thuật.

TIÊU CHUẨN MÔI TRƯỜNG VÀ ỨNG DỤNG
- Ứng dụng thực tế chủ đạo: Hệ thống phân loại Sorting Systems tại trung tâm Logistics, Băng tải tích lũy không áp lực (ZPA - Zero Pressure Accumulation), dây chuyền sản xuất lắp ráp linh kiện điện tử trong phòng sạch (Cleanroom Conveyors).
- Đặc tính vận hành: An toàn điện mức 24V, không chổi than, tuổi thọ bo mạch cao, hỗ trợ bảo trì nhanh không cần đấu nối lại dây điện.
