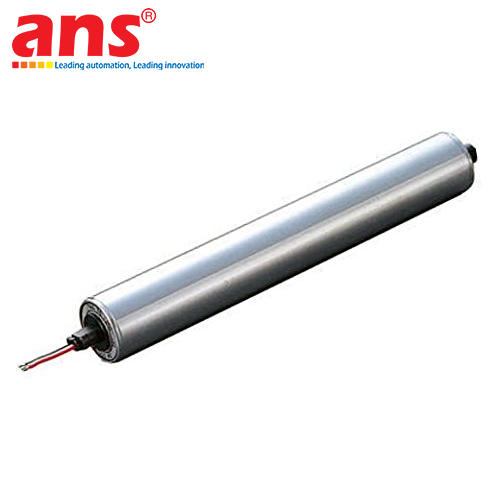

CON LĂN ĐIỆN MÔ-MEN XOẮN CAO KHÔNG CHỔI THAN ITOH DENKI PM500FE-17-400-D-024-JD

TỔNG QUAN CHI TIẾT CHUYÊN SÂU SẢN PHẨM
Itoh Denki PM500FE-17-400-D-024-JD là dòng thiết bị cơ điện bộ truyền động băng tải thông minh dạng con lăn điện công nghệ cao (Power Moller / Motorized Driven Roller - MDR) phân khúc tải trọng nặng hiệu suất cao, được nghiên cứu, phát triển và chế tạo nguyên khối 100% tại Nhật Bản bởi tập đoàn công nghệ tự động hóa kho vận hàng đầu thế giới Itoh Denki. Thiết bị định vị phân khúc là giải pháp truyền động cấu trúc "All-in-one" (tất cả trong một) tối tân nhất cho hệ hàng hóa bưu kiện khối lượng lớn chạy trên tuyến sườn có độ rộng trung bình. Toàn bộ hệ thống động cơ điện một chiều không chổi than (Brushless DC Motor) phiên bản High-Torque ký hiệu "FE" và cơ cấu hộp số giảm tốc bánh răng hành tinh thép được thu nhỏ tối đa, bảo bọc kín khít bên trong lòng ống thép hình trụ đường kính tiêu chuẩn vàng 50mm. Nếu như mã sản phẩm anh em PM500FE-17-550-D-024-JD được chỉ định cho các khung băng tải dải rộng 55cm, thì model PM500FE-17-400-D-024-JD sở hữu cấu hình động cơ và sức mạnh mô-men xoắn tương đương nhưng được tối ưu kích thước chiều dài ống ngắn gọn hơn ở mốc 400mm. Cỗ máy loại bỏ hoàn toàn các hệ truyền động cơ khí lộ thiên truyền thống như xích líp, dây đai hay motor kéo ngoài cồng kềnh, mang lại độ tin cậy tuyệt đối cho hệ thống tự động hóa nhà xưởng tích hợp qua mạng lưới đại lý Itoh Denki Vietnam.

ĐỘNG CƠ "FE" MÔ-MEN XOẮN CAO CHUYÊN TRỊ CÁC KHỐI TẢI TRỌNG ĐẶC NẶNG
Điểm sáng kỹ thuật vượt trội và mang lại giá trị vận hành mạnh mẽ nhất của model Itoh Denki PM500FE nằm ở công nghệ tích hợp dòng động cơ FE (High-Torque DC Brushless Motor). Đối với các dòng con lăn điện tiêu chuẩn trên thị trường thường gặp hiện tượng quá tải, sụt tốc hoặc kẹt cứng khi gánh các kiện hàng lớn, phiên bản động cơ phân tầng "FE" được tối ưu hóa cấu trúc nam châm vĩnh cửu và cuộn dây stator để kiến tạo ra một sức kéo (mô-men xoắn) khổng lồ:
- Thiết bị dễ dàng đề ba khởi động và tịnh tiến dứt khoát các thùng đóng gói carton khối lượng lớn, các khay nhựa (totes) chứa đầy linh kiện cơ khí cơ học nặng, hoặc thậm chí là hệ thống các thiết bị điện gia dụng di chuyển liên tục dọc tuyến.
- Bản chất cấu trúc không chổi than (Brushless BLDC) triệt tiêu hoàn toàn sự ma sát vật lý cơ học của cơ cấu chổi than truyền thống, giúp thiết bị đạt tuổi thọ trường kỳ qua nhiều năm vận hành, không sinh ra bụi than ô nhiễm hay tia lửa điện kích nổ. Điều này giúp thiết bị đáp ứng xuất sắc các tiêu chuẩn phòng sạch (Cleanroom) khắt khe nhất của nhà máy sản xuất linh kiện điện tử, dược phẩm và vi mạch bán dẫn.

CHIỀU DÀI 400MM LÝ TƯỞNG VÀ ĐƯỜNG KÍNH TIÊU CHUẨN VÀNG 50MM CHỊU LỰC
Cấu trúc chuỗi ký tự cơ khí tinh gọn PM500FE-17-400-D-024-JD định hình chính xác các thông số vật lý hiện trường, hỗ trợ kỹ sư dễ dàng triển khai gá lắp:
- Chiều dài ống lý tưởng 400 mm (Mã 400 / 40cm): Đây là kích thước kích cỡ vô cùng hài hòa, gá lắp lắp bích vừa vặn cho các hệ khung sườn băng tải có bề rộng lọt lòng phủ bì khoảng 41 cm đến 45 cm. Phân khúc kích thước này đáp ứng quy cách dải rộng phổ biến của hầu hết các thùng hàng carton tiêu chuẩn, khay chứa linh kiện trong các nhà máy sản xuất chế tạo dải trung bình hiện nay.
- Đường kính ống 50.0 mm (Mã 500): Kích thước tiêu chuẩn vàng trong ngành cơ khí băng tải thế giới. Thành ống thép dày dặn cứng cáp mang lại khả năng chịu tải nén uốn uốn cơ học tuyệt vời, bảo toàn độ thẳng tâm trục, chống hiện tượng võng vặn bề mặt khi gánh chịu tải đặc nén đè nặng liên tục từ hàng hóa. Thân ống được chế tạo phẳng trơn bóng nhẵn tiêu chuẩn, phù hợp cho chu trình truyền động ma sát trực tiếp từ đáy kiện hàng hàng.
- Vận tốc danh định tối ưu lực kéo (Mã 17): Con lăn vận hành ổn định tại dải tốc độ tuyến tính khoảng 17 mét/phút. Đây là mốc vận tốc được tính toán kỹ lưỡng theo tỷ số truyền hộp số hành tinh nhằm tối đa hóa lực kéo đầu ra, duy trì dòng luân chuyển hàng hóa đồng đều, dẻo dai, cực kỳ phù hợp cho các trạm cân điện tử tự động (Checkweigher) hoặc máy quấn màng co tự động – nơi tốc độ cần kiểm soát ở biên độ vừa phải, giảm thiểu lực quán tính khi đóng ngắt.

NGUỒN ĐIỆN 24V DC AN TOÀN TUYỆT ĐỐI VÀ HỆ THỐNG GIẮC CẮM KẾT NỐI NHANH (JD)
- Tiêu chuẩn an toàn lao động tối cao: Vận hành hoàn toàn bằng nguồn một chiều dải thấp an toàn 24V DC (Mã D-024) giúp triệt tiêu hoàn toàn rủi ro tai nạn giật điện nguy hiểm cho công nhân thao tác đứng gá ráp hai bên vách sườn máy. Kỹ thuật viên có thể trực tiếp can thiệp bảo trì khung máy hiện trường một cách an toàn nhất.
- Hệ thống kết nối nhanh Plug-and-Play (Mã JD): Trang bị tuyến cáp ngõ ra tích hợp giắc cắm chuẩn công nghiệp chuyên dụng (JD Connector). Thiết kế này cho phép cáp từ lòng con lăn chỉ cần "click" cắm thẳng trực tiếp vào bo mạch điều khiển (MDR Driver Card Itoh Denki như dòng CB-016S7-UL hoặc CB-018N2) mà hoàn toàn không cần trải qua chu trình tuốt dây vặn vít thủ công cồng kềnh. Chu trình này khóa chặt độ bọc kín kết nối, triệt tiêu lỗi đấu nhầm cực điện, giúp tăng tốc độ lắp đặt hệ thống lên gấp 3 lần và đơn giản hóa quy trình thay thế bảo dưỡng định kỳ. Khi kết hợp cùng Driver Card, con lăn kích hoạt tính năng chạy theo nhu cầu (Run-on-demand) trong mạng lưới băng tải tích lũy không áp lực ZPA, chỉ khởi động khi cảm biến quang phát hiện có hàng tiến lại gần và tự động ngắt khi đoạn phía trước bị nghẽn, giúp tiết kiệm lên tới 70% điện năng tiêu thụ cho toàn nhà xưởng.

THÔNG SỐ ĐỘNG LỰC HỌC VÀ HIỆU SUẤT TRUYỀN ĐỘNG
- Hãng sản xuất chế tạo: Itoh Denki (Nhật Bản - Japan)
- Model thiết bị định danh chính xác: PM500FE-17-400-D-024-JD
- Loại dòng thiết bị: Con lăn điện một chiều tải nặng / Motorized Driven Roller (MDR)
- Đường kính ngoài của ống con lăn (Tube Diameter): 50.0 mm (Tiêu chuẩn chịu tải tải trọng công nghiệp công nghiệp)
- Chiều dài thân ống con lăn (Tube Length): 400 mm (Định danh hệ mét cho kết cấu sườn khung rộng trung bình)
- Cấu trúc biên dạng vỏ ống: Thân ống trơn nhẵn tiêu chuẩn (Straight smooth tube, không phay rãnh đai)
- Vận tốc di chuyển tuyến tính danh định: ~ 17 mét/phút (Tối ưu hóa tỷ số truyền lực kéo momen xoắn cực đại)
- Nguyên lý động cơ tích hợp: Động cơ điện một chiều không chổi than mô-men xoắn cao (High-Torque BLDC Motor - Dòng FE)
- Bản chất cấu trúc cơ học: Thiết kế All-in-one giấu kín motor cụm hộp số, loại bỏ hoàn toàn hệ xích đai ngoài.

THÔNG SỐ ĐIỆN VÀ GIAO TIẾP KẾT NỐI TÍN HIỆU
- Điện áp nguồn cung cấp hoạt động: 24 V DC (Điện một chiều áp thấp an toàn lao động tuyệt đối)
- Mã dải nguồn điện áp tương thích: D-024 chuẩn công nghiệp tủ điện tự động hóa
- Kiểu cơ cấu kết nối tín hiệu: Giắc cắm kết nối nhanh tiêu chuẩn công nghiệp (JD Connector chuyên dụng)
- Phương thức đấu nối thi công: Quy trình Plug-and-Play cắm trực tiếp vào Card mạch điều khiển phụ trợ MDR Driver Card Itoh Denki (như dòng CB-016S7-UL, CB-018N2, CBL-402F2).
- Tính năng tự động hóa đồng bộ: Hỗ trợ chạy phân vùng tích lũy không áp lực ZPA, chế độ chạy theo nhu cầu (Run-on-demand), khởi động/dừng mềm (Soft Start/Stop) và đảo chiều quay (CW/CCW) linh hoạt.

THÔNG SỐ CƠ KHÍ VÀ KẾT CẤU VẬT LIỆU
- Vật liệu chế tạo vỏ ống con lăn: Ống thép carbon chịu lực cường độ cao hoặc thép mạ kẽm tiêu chuẩn công nghiệp dày dặn chịu va đập đè nén.
- Kết cấu trục cốt đầu cuối định vị (Shaft End): Trục thép thép cứng, thiết kế dạng lò xo co giãn hành trình hành trình thông minh hỗ trợ thao tác nhấn gá gỡ cực nhanh vào khung vách.
- Hệ thống hộp số giảm tốc nội tại: Hệ bánh răng giảm tốc cơ khí hành tinh kim loại siêu bền, bôi trơn khép kín kín bằng mỡ chịu nhiệt cao cấp suốt đời.
- Đặc tính chu kỳ bảo dưỡng: Hoàn toàn không cần bảo trì định kỳ (Maintenance-free) trong suốt vòng đời vận hành.
- Độ sạch không gian: Đạt chuẩn tiêu chuẩn phòng sạch chống bám bụi, không chổi than ma sát, không sinh bụi than, vận hành tĩnh lặng độ ồn vi mô thấp.

TIÊU CHUẨN MÔI TRƯỜNG VÀ VỊ TRÍ THI CÔNG KHUYẾN NGHỊ
- Dải nhiệt độ môi trường vận hành: Thiết lập hoạt động ổn định trong dải nhiệt độ nhà xưởng tiêu chuẩn công nghiệp
- Ứng dụng thực tế chủ đạo: Hệ thống băng tải tích lũy không áp lực ZPA hàng nặng (khay phôi cơ khí cơ học), tuyến băng tải cấp phôi (Infeed) cho máy dán băng keo và đóng đai thùng tự động, bàn thao tác gá ráp thiết bị điện gia dụng và linh kiện ô tô tải trọng cao, trạm cân Checkweigher, line quấn màng màng co tự động.
- Nguồn gốc xuất xứ cơ học (Origin): 100% Manufactured in Japan (Nhật Bản Origin).
