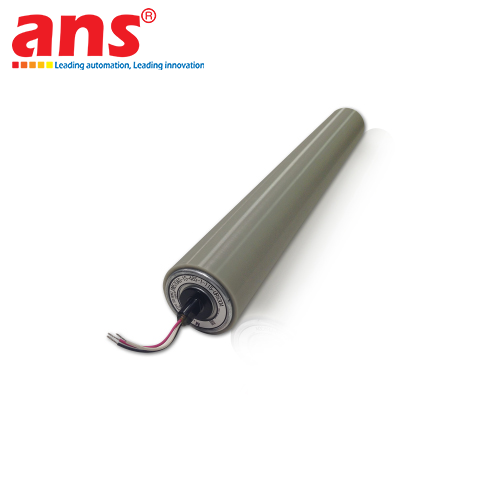

CON LĂN ĐIỆN XOAY CHIỀU 3 PHA TÍCH HỢP PHANH ĐIỆN TỪ TẢI NẶNG PALLET ITOH DENKI PM570BP-20-1000-3-220-BR

TỔNG QUAN CHI TIẾT CHUYÊN SÂU SẢN PHẨM
Itoh Denki PM570BP-20-1000-3-220-BR là dòng thiết bị cơ điện bộ truyền động băng tải thông minh dạng con lăn điện công nghiệp phân khúc siêu trường siêu trọng (Heavy-duty Pallet Motorized Driven Roller - MDR), thuộc nhóm sản phẩm dải động cơ xoay chiều AC mã hiệu BP đặc chủng, được nghiên cứu, phát triển và chế tạo nguyên khối 100% tại Nhật Bản bởi tập đoàn công nghệ cơ khí kho vận dẫn đầu toàn cầu Itoh Denki. Thiết bị định vị phân khúc là xương sống động lực học trong hệ thống vận chuyển hàng hóa Pallet khối lượng hàng tấn và các kiện vật liệu ngoại cỡ. Thiết bị ứng dụng cấu trúc hạ tầng "All-in-one" (tất cả trong một) tối tân, bọc kín toàn bộ khối động cơ xoay chiều mô-men xoắn cực đại và cụm hộp số giảm tốc bánh răng hành tinh bằng thép cường độ cao vào sâu bên trong lòng ống thép con lăn. Khác biệt với các dòng con lăn ngắn thông thường chuyên trị hệ thùng hàng carton nhẹ, cỗ máy "khổng lồ" này mang trên mình sứ mệnh tự động hóa các khâu trung chuyển phức tạp của hệ thống kho thông minh AS/RS, trạm cập bến xe tự hành AGV/AMR và các dây chuyền sản xuất công nghiệp nặng thông qua mạng cung ứng chính hãng Itoh Denki Vietnam.

ĐỘNG CƠ "BP" CHUYÊN DỤNG CHO PALLET – SỨC BỨT PHÁ MÔ-MEN XOẮN VÀ KHẢ NĂNG CHỊU QUÁ TẢI CỰC ĐẠI
Trái tim động lực học của model PM570BP-20-1000-3-220-BR được cấu hình bằng hệ động cơ mã hiệu BP độc quyền:
- Kháng bám tải khởi động (Breakout Torque): Hệ động cơ BP được tính toán biên dạng cuộn dây stator và mạch cảm ứng từ trường đặc biệt để tạo ra xung lực momen xoắn cực đại ngay tại thời điểm đề ba khởi động. Điều này giúp con lăn dễ dàng thắng lực quán tính nghỉ để tịnh tiến dứt khoát các khối Pallet gỗ hoặc Pallet nhựa chất đầy hàng hóa nặng từ vài trăm kilôgam đến hàng tấn mà không xuất hiện tình trạng trượt dòng, bó kẹt động cơ hay sụt áp hệ thống.
- Biên độ chịu quá tải dẻo dai: So với dòng động cơ hệ AS tiêu chuẩn, dòng động cơ BP sở hữu dải dung sai nhiệt và biên độ chịu tải cơ học vượt trội gấp nhiều lần. Cỗ máy chịu đựng hoàn hảo các áp lực tải trọng đè nén liên tục trong môi trường công xưởng nặng, đảm bảo vòng đời vận hành trường kỳ, giảm thiểu tối đa chi phí dừng máy bảo trì.

CHIỀU DÀI SIÊU KHỔ 1000MM VÀ CƠ CHẾ PHANH TỪ (BR) TRIỆT TIÊU QUÁN TÍNH KHỔNG LỒ
- Thiết kế hình học tối ưu cho hệ Pallet quốc tế: Với chiều dài lưỡi ống thép đạt mức định danh chính xác 1000 mm (đúng 1 mét), con lăn bao bọc trọn vẹn bề rộng của các loại bệ đỡ Pallet tiêu chuẩn thế giới (như Pallet Euro 800x1200mm hoặc chuẩn Pallet Châu Á 1000x1200mm). Mặt chân đế phẳng rộng rãi này giữ cho khối hàng hóa ngoại cỡ di chuyển thẳng hướng tuyến tính, cân bằng trọng tâm hoàn hảo, chống rủi ro chênh vênh, nghiêng đổ hàng hóa dọc hành trình. Đường kính ngoài ống thép cơ sở đạt 57.0 mm (Mã 570) với vách ống đúc siêu dày, bảo toàn độ thẳng tâm trục tuyệt đối, chống hiện tượng võng vặn bề mặt khi gánh chịu tải đè nặng liên tục.
- Hệ thống phanh điện từ (Brake - BR) chốt chặn an toàn: Một khối Pallet nặng hàng tấn khi chuyển động tuyến tính tại dải tốc độ ~ 20 mét/phút (Mã 20) sẽ kiến tạo một lực quán tính động năng khổng lồ. Việc dừng hãm bằng ma sát thông thường hoàn toàn bất khả thi và rủi ro cao. Ký tự mã hiệu "BR" quy định bộ Phanh điện từ cơ học được giấu kín nội tại bên trong ống. Khi dòng điện nguồn ngắt, cơ cấu phanh từ tự động kích hoạt khóa hãm cứng trục động cơ chỉ trong phần triệu giây. Cơ chế này dừng đứng im khối Pallet khổng lồ trúng đích chính xác từng milimet, ngăn chặn tuyệt đối tình trạng trôi tự do gây va chạm đè bẹp các module thiết bị kề bên kề cận hoặc sai lệch tọa độ gắp của robot.

NGUỒN NĂNG LƯỢNG 3 PHA 220V MẠNH MẼ VÀ ỨNG DỤNG THỰC ĐỊA HẠNG NẶNG
Để duy trì xung lực quay cho thanh lô dài 1 mét dưới áp lực đè nén cực đại, con lăn yêu cầu nguồn cấp dồi dào từ lưới điện xoay chiều 3 Pha 220V AC (Mã 3-220). Nguồn cấp điện áp này rất tương thích để phối ghép chạy qua các bộ Biến tần (VFD) công nghiệp, cho phép kỹ thuật viên lập trình thiết lập chế độ khởi động mềm và dừng mềm (Soft Start/Stop) tăng giảm vận tốc mượt mà. PM570BP-20-1000-3-220-BR đóng vai trò là "xương sống" phân phối lực tại các phân khu trọng điểm: cửa kho thông minh AS/RS phối hợp tay gắp AGV định vị tọa độ, bàn nạp phôi máy quấn màng co tự động, dây chuyền chuyển tải tấm thạch cao hoặc ván gỗ công nghiệp khổ rộng và các cung đường băng tải dốc nghiêng leo tầng hạng nặng nặng, khóa chặt dải an toàn dẻo dai trường kỳ cho toàn nhà xưởng hằng ngày.

THÔNG SỐ ĐỘNG LỰC HỌC VÀ HIỆU SUẤT TRUYỀN ĐỘNG
- Hãng sản xuất chế tạo: Itoh Denki (Nhật Bản - Japan)
- Model cấu hình thiết bị chính xác: PM570BP-20-1000-3-220-BR
- Loại dòng thiết bị: Con lăn điện xoay chiều tải siêu nặng / AC Motorized Driven Roller (MDR)
- Tên thương quyền hệ thống: Power Moller AC 3-phase Heavy-duty Pallet Series
- Đường kính ngoài vỏ ống thép (Tube Diameter): 57.0 mm (Thành ống đúc dày chuyên dụng tải pallet chịu tải lực nén lớn)
- Chiều dài thân ống con lăn (Tube Length): 1000 mm (1 mét định danh hệ mét chuẩn xác)
- Vận tốc di chuyển tuyến tính danh định: ~ 20 mét/phút (Tốc độ chuẩn hóa tối ưu lực kéo momen và kiểm soát quán tính hàng nặng)
- Nguyên lý động cơ tích hợp: Động cơ điện xoay chiều công nghiệp tải nặng tải pallet (AC Heavy Duty Pallet Motor - Chuẩn BP)
- Bản chất cấu trúc cơ học: Thiết kế All-in-one giấu kín motor cụm hộp số, loại bỏ hoàn toàn hệ xích đai ngoài lộ thiên.

THÔNG SỐ ĐIỆN VÀ GIAO TIẾP MẠCH ĐIỀU KHIỂN ĐỘNG LỰC
- Điện áp nguồn cung cấp hoạt động: 220 V AC (Nguồn điện xoay chiều công nghiệp 3 Pha / 3-phase)
- Tần số dải lưới mạng tương thích: 50 / 60 Hz universal toàn cầu
- Cơ cấu phụ trợ khóa hãm hành trình (Option BR): Tích hợp cụm Phanh điện từ cơ học (Electromagnetic Brake) tự động khóa cứng trục quay khi ngắt dòng điện, chống trôi tuột hàng dốc nghiêng.
- Phương thức đấu nối thi công: Kết nối trực tiếp mạch nguồn qua hệ khởi động từ (Contactor), rơ-le nhiệt bảo vệ hoặc bộ điều khiển Biến tần xoay chiều (VFD công nghiệp), hoàn toàn không tương thích dải card mạch nguồn điều khiển DC dải thấp 24V.

THÔNG SỐ CƠ KHÍ VÀ KẾT CẤU VẬT LIỆU RUGGED
- Vật liệu chế tạo thân ống con lăn: Lớp vỏ ống thép carbon chịu lực cường độ cao gia công phẳng phẳng, xử lý mạ kẽm chống oxy hóa bề mặt tiêu chuẩn công nghiệp Nhật Bản (Trơn nhẵn hoàn toàn, độ cứng vững cơ học tối cao).
- Kết cấu trục cốt đầu cuối định vị (Shaft End): Trục thép carbon cứng vững chịu tải mô-men vặn lớn phát ra từ cơ cấu phanh BR cơ học dồn xung lớn.
- Hệ thống truyền động giảm tốc: Cụm hộp số bánh răng hành tinh thép gia cường siêu bền, bôi trơn khép kín bằng mỡ nhiệt cao cấp suốt đời.
- Đặc tính chu kỳ bảo dưỡng: Hoàn toàn không cần bảo trì tra dầu mỡ định kỳ trong suốt quá trình vận hành (Maintenance-free).

TIÊU CHUẨN MÔI TRƯỜNG VÀ VỊ TRÍ THI CÔNG KHUYẾN NGHỊ
- Chế độ vận hành cho phép động cơ: S1 Continuous duty (Chạy liên tục liên tục 24/7 dưới dải tải định mức định mức dẻo dai)
- Độ sạch không gian nhà xưởng: Thiết thiết kế thể rắn không chổi than ma sát, không sinh bụi, vận hành tĩnh lặng giảm ô nhiễm tiếng ồn.
- Ứng dụng thực tế chủ đạo: Hệ thống băng tải cấp/xuất pallet kho thông minh AS/RS, trạm cập bến xe tự hành AGV/AMR định vị chính xác vị trí xiên càng xúc, bàn nạp phôi máy quấn màng co tự động, dây chuyền sản xuất ván gỗ / tấm thạch cao khổ rộng rộng, hệ băng tải dốc leo tầng tải hàng tấn.
- Nguồn gốc xuất xứ cơ học (Origin): 100% Manufactured in Japan (Nhật Bản Origin).
