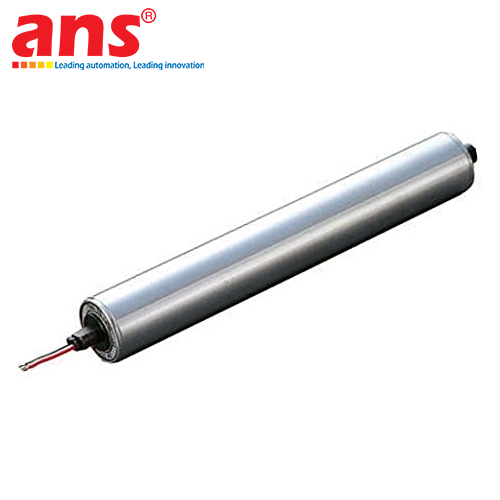

CON LĂN ĐIỆN XOAY CHIỀU 3 PHA TÍCH HỢP PHANH TỪ ITOH DENKI PM427AS-10-300-3-200BR

TỔNG QUAN CHI TIẾT CHUYÊN SÂU SẢN PHẨM
Itoh Denki PM427AS-10-300-3-200BR là dòng thiết bị cơ điện bộ truyền động băng tải thông minh dạng con lăn điện cao cấp (Power Moller / Motorized Driven Roller - MDR), thuộc dòng sản phẩm động cơ không đồng bộ xoay chiều AC thiết kế đặc thù, được nghiên cứu, phát triển và chế tạo nguyên khối 100% tại Nhật Bản bởi tập đoàn công nghệ cơ khí kho vận danh tiếng Itoh Denki. Thiết bị định vị phân khúc là giải pháp cấu trúc "All-in-one" (tất cả trong một) tối tân, tích hợp giấu kín toàn bộ cụm động cơ điện xoay chiều 3 pha mạnh mẽ dẻo dai và hộp số giảm tốc bánh răng hành tinh độ bền cao vào sâu bên trong lòng ống thép hình trụ tròn. Nếu dòng sản phẩm mã hiệu PM570AS đường kính lớn đóng vai trò gánh vác các hệ pallet công nghiệp hạng nặng tổng tổng, thì mã PM427AS chính là một "chiến binh thực địa nhỏ gọn" nhưng sở hữu lực kéo vô cùng đáng nể. Thiết bị được gá cấu hình chuyên biệt để xử lý các tuyến băng tải có bước con lăn ngắn, trạm định vị cơ khí Robot Picking, line lắp ráp linh kiện vi mạch điện tử có diện tích chân đế nhỏ hẹp và hệ mạch chuyển hướng góc vuông thông qua mạng phân phối chính hãng Itoh Denki Vietnam.

ƯU THẾ ĐƯỜNG KÍNH NHỎ 42.7MM ĐẶC BIỆT CHỐNG LỌT KHE HÀNG HÓA
Điểm đắt giá cấu thành nên giải pháp cơ học hình học hoàn hảo của model Itoh Denki PM427AS nằm ở kích thước đường kính ống ngoài vô cùng đặc thù đạt mức 42.7 mm. Trong kỹ thuật thiết kế hệ thống băng tải tự động hóa, việc vận chuyển các thùng hàng carton mỏng, phong bì bưu phẩm e-commerce hay khay nhựa tote kích thước đáy nhỏ thường gặp rủi ro lớn nếu sử dụng các con lăn chuẩn 50mm hoặc 57mm truyền thống, do khoảng cách hở giữa hai tâm con lăn kề bên (bước con lăn - pitch) quá lớn làm hàng hóa dễ bị lọt khe, nghiêng kẹt hoặc khựng hành trình.
- Với đường kính thon gọn 42.7mm, các kỹ sư cơ khí có thể bố trí các con lăn gá sát nhau hơn, tạo ra một mặt phẳng truyền tải liên tục, êm ái, đảm bảo mọi kiện hàng có diện tích đáy siêu vi di chuyển mượt mà không gặp bất kỳ trở lực nào. Kích thước nhỏ này cũng giải phóng không gian cơ học bên dưới gầm khung máy, cho phép luồn các tuyến dây curoa, xích truyền động phụ trợ của cơ cấu nâng hạ rẽ nhánh một cách dễ dàng.

CƠ CHẾ PHANH ĐIỆN TỪ (BR) KHÓA HÃM AN TOÀN TUYỆT ĐỐI TRÊN BĂNG TẢI NGHIÊNG
Ký tự mã hiệu "BR" tích hợp trong chuỗi định danh đại diện cho bộ phận Phanh điện từ cơ học (Electromagnetic Brake) cấy trực tiếp vào trục động cơ nội tại bên trong ống. Đây là tính năng chốt chặn sống còn đối với các ứng dụng băng tải dốc nghiêng (Incline / Decline Conveyors) trong kho thông minh:
- Khi dòng điện điều khiển 3 pha được cấp vào, phanh từ tự động mở ly hợp để con lăn tự do quay tuyến tính. Tuy nhiên, ngay khi mạch điện ngắt dòng (do lệnh dừng Zone hoặc sự cố mất điện nhà xưởng), lực lò xo phanh từ ngay lập tức kích hoạt, ép chặt đĩa phanh và "khóa chết" hoàn toàn trục quay của con lăn chỉ trong vài milisecond.
- Cơ chế khóa cứng cơ học này triệt tiêu hoàn toàn quán tính chuyển động và lực kéo trọng trường, giữ chặt khay hàng linh kiện đứng im tại chỗ trên mặt dốc nghiêng, ngăn chặn tuyệt đối hiện tượng trôi tuột tự do gây đổ vỡ sản phẩm hoặc va đập mất an toàn lao động.

ĐỘNG CƠ AC KHÔNG ĐỒNG BỘ "AS" 3 PHA – MÔ-MEN XOẮN KHỔNG LỒ Ở TỐC ĐỘ 10M/PHÚT
Cấu trúc động cơ "AS" (Asynchronous Standard) chạy nguồn điện xoay chiều công nghiệp 3 Pha 200V AC đem lại một hiệu suất mô-men xoắn khởi động và sức kéo tải liên tục bền bỉ vượt trội vượt trội so với các dòng con lăn chạy điện một chiều DC tải nhẹ. Động cơ 3 pha phối hợp cùng hệ bánh răng giảm tốc cơ khí được bôi trơn vĩnh viễn bằng mỡ nhiệt kín kín, thiết lập tốc độ danh định tuyến tính ổn định ở mức ~ 10 mét/phút. Thiết bị không ưu tiên yếu tố vận tốc nhanh chóng mặt mà tập trung toàn bộ năng lượng lực kéo vào hệ số Momen xoắn cực đại. Tốc độ 10m/phút giúp đưa các khay hàng tiến vào trạm thao tác một cách nhẹ nhàng, giảm chấn động va đập, đồng thời kết hợp cùng phanh BR tạo nên một cơ cấu dừng trúng đích chính xác đến từng milimet để cánh tay robot picking có thể định vị tọa độ và gắp hàng chuẩn xác nhất.

LƯU Ý THI CÔNG KỸ THUẬT QUAN TRỌNG
Kỹ sư cơ điện lưu ý, do vận hành bằng động cơ xoay chiều không đồng bộ 3 pha 200V AC, con lăn này không sử dụng các dòng card điều khiển nguồn DC 24V (như dòng card CB-018 hay HB-510). Thiết bị yêu cầu được đấu nối trực tiếp vào hệ thống lưới điện công nghiệp thông qua mạch khởi động từ (Contactor), rơ-le nhiệt bảo vệ quá tải hoặc liên kết đầu ra của các bộ Biến tần (VFD) để điều khiển đóng cắt đóng cắt an toàn, duy trì độ dẻo dai trường kỳ cho toàn mạch máy phân xưởng.

THÔNG SỐ ĐỘNG LỰC HỌC VÀ HIỆU SUẤT TRUYỀN ĐỘNG
- Hãng sản xuất chế tạo: Itoh Denki (Nhật Bản - Japan)
- Model cấu hình thiết bị: PM427AS-10-300-3-200BR
- Loại dòng sản phẩm: Con lăn điện xoay chiều / AC Motorized Driven Roller (MDR)
- Tên thương quyền hệ thống: Power Moller 3-phase series
- Đường kính ống ngoài con lăn (Tube Diameter): 42.7 mm (Cấu trúc thon gọn tối ưu bước con lăn hẹp)
- Chiều dài lưỡi ống thép (Tube Length): 300 mm (Phù hợp khung băng tải lọt lòng kích thước hẹp)
- Vận tốc di chuyển tuyến tính danh định: ~ 10 mét/phút (Tốc độ chậm, ưu tiên mô-men xoắn ổn định)
- Nguyên lý động cơ tích hợp: Động cơ điện xoay chiều không đồng bộ 3 pha (AC Asynchronous Motor - Chuẩn AS)
- Cấu trúc bản chất cơ học: All-in-one giấu kín motor vỏ bọc cơ khí, loại bỏ hoàn toàn hệ xích đai ngoài truyền thống.

THÔNG SỐ ĐIỆN VÀ TÍNH NĂNG ĐIỀU KHIỂN TÍCH HỢP
- Điện áp nguồn cung cấp hoạt động: 200 V AC (Nguồn điện xoay chiều công nghiệp 3 Pha / 3-phase)
- Tần số dải lưới tương thích: 50 / 60 Hz
- Tính năng phụ trợ chốt chặn (Option BR): Tích hợp cụm Phanh điện từ cơ học (Electromagnetic Brake) tự động khóa cứng trục khi ngắt điện.
- Phương thức đấu nối nguồn mạch: Kết nối vào lưới qua hệ khởi động từ (Contactor), Rơ-le bảo vệ quá tải nhiệt hoặc bộ Biến tần công nghiệp (VFD) xoay chiều, không tương thích card DC 24V.

THÔNG SỐ CƠ KHÍ VÀ KẾT CẤU VẬT LIỆU
- Vật liệu chế tạo thân ống con lăn: Lớp vỏ ống thép carbon cường độ cao gia công phẳng, mạ kẽm chống oxy hóa tiêu chuẩn công nghiệp nặng.
- Kết cấu trục cốt định vị (Shaft configuration): Trục thép carbon cứng vững, thiết kế ren định vị chịu lực mô-men xoắn xoắn lớn phát ra từ động cơ.
- Hệ thống truyền động hộp số: Bánh răng hành tinh hoàn toàn bằng hợp kim thép cơ khí chịu lực, bôi trơn khép kín kín bằng mỡ chịu nhiệt cao cấp.
- Đặc tính chu kỳ bảo dưỡng: Hoàn toàn không cần bảo trì tra dầu mỡ trong suốt quá trình vận hành (Maintenance-free).

TIÊU CHUẨN MÔI TRƯỜNG VÀ KHUYẾN NGHỊ THI CÔNG
- Khả năng chống chịu môi trường: Vận hành bền bỉ liên tục dẻo dai trong môi trường nhà xưởng khô ráo, sạch sẽ dồi dào chấn động rung lắc cơ học.
- Ứng dụng thực tế chủ đạo: Hệ thống băng tải dốc nghiêng hẹp phòng chống trôi hàng bưu phẩm, trạm cấp phôi cơ khí chính xác phối hợp tay quay Robot Picking, line băng tải gá lắp vi mạch lắp ráp linh kiện, cơ cấu chuyển hướng rẽ nhánh 90 độ Right-angle Transfer.
- Nguồn gốc xuất xứ cơ học (Origin): 100% Manufactured in Japan (Nhật Bản Origin).
