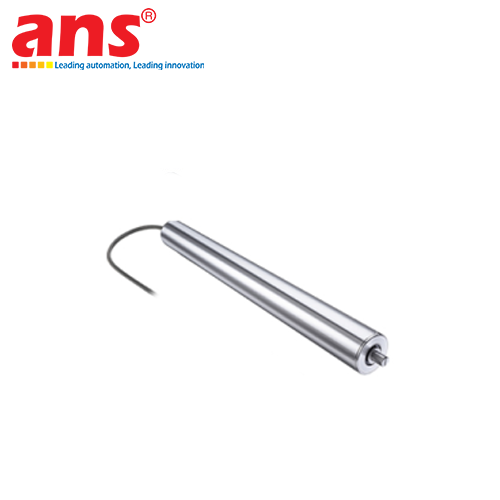

CẢM BIẾN ĐỘNG LỰC HỌC - CON LĂN ĐIỆN MÔ-MEN XOẮN CAO SUNTEX / ITOH DENKI PM500FE-17-550-D-024-JD

TỔNG QUAN CHI TIẾT CHUYÊN SÂU SẢN PHẨM
Itoh Denki PM500FE-17-550-D-024-JD là bộ truyền động băng tải thông minh dạng con lăn điện công nghệ cao (Power Moller / Motorized Driven Roller - MDR) phân khúc tải trọng nặng hiệu suất cao, được nghiên cứu, phát triển và chế tạo nguyên khối 100% tại Nhật Bản bởi thương hiệu dẫn đầu thị trường toàn cầu Itoh Denki. Thiết bị định vị phân khúc là giải pháp truyền động băng tải cấu trúc "All-in-one" (tất cả trong một) tối tân nhất hiện nay, nơi toàn bộ hệ thống động cơ điện một chiều không chổi than (Brushless DC Motor) phiên bản mô-men xoắn cao ký hiệu "FE" và hệ thống hộp số giảm tốc vi cơ học hành tinh được thu nhỏ tối đa và bọc kín bên trong lòng ống thép con lăn. Sự kết hợp đột phá này giúp loại bỏ hoàn toàn các cấu phần truyền động ngoại vi cồng kềnh như động cơ kéo lớn đặt ngoài, nhông xích, dây curoa hay puly truyền lực, biến băng tải thành một cấu trúc phẳng siêu gọn gàng, vận hành tĩnh lặng và đạt độ an toàn tuyệt đối. Với sức kéo mạnh mẽ của động cơ High-Torque và sự linh hoạt của nguồn điện một chiều áp thấp 24V DC, thiết bị là cấu phần chốt chặn cốt lõi không thể thay thế trong các hệ thống băng tải tích lũy không áp lực (ZPA) tải nặng, trạm kiểm tra trọng lượng cơ khí, nhà máy lốp xe và các dây chuyền lắp ráp tự động hóa cao cấp thông qua mạng đại lý Itoh Denki Vietnam.

ĐỘNG CƠ "FE" KHÔNG CHỔI THAN (BLDC) – GIẢI PHÁP MÔ-MEN XOẮN CAO CHO TẢI TRỌNG NẶNG
Điểm sáng kỹ thuật vượt trội và mang lại giá trị vận hành mạnh mẽ nhất của model Itoh Denki PM500FE nằm ở công nghệ tích hợp dòng động cơ FE (High-Torque DC Brushless Motor). Trong khi các dòng con lăn điện tiêu chuẩn trên thị trường thường gặp hiện tượng quá tải, sụt tốc hoặc kẹt cứng khi gánh các kiện hàng lớn, phiên bản động cơ phân tầng "FE" được tối ưu hóa cấu trúc nam châm vĩnh cửu và cuộn dây stator để kiến tạo ra một sức kéo (mô-men xoắn) khổng lồ:
- Thiết bị dễ dàng đề ba khởi động và tịnh tiến dứt khoát các thùng carton khối lượng lớn, các khay nhựa (totes) chứa đầy linh kiện cơ khí, hoặc thậm chí là hệ thống các pallet hàng cỡ nhỏ di chuyển liên tục dọc tuyến.
- Bản chất cấu trúc không chổi than (Brushless) triệt tiêu hoàn toàn sự ma sát vật lý cơ học của cơ cấu chổi than truyền thống, giúp thiết bị đạt tuổi thọ trường kỳ qua nhiều năm vận hành, không sinh ra bụi than ô nhiễm hay tia lửa điện kích nổ. Điều này giúp thiết bị đáp ứng xuất sắc các tiêu chuẩn phòng sạch (Cleanroom) khắt khe nhất của nhà máy sản xuất linh kiện điện tử và vi mạch bán dẫn.

ĐƯỜNG KÍNH TIÊU CHUẨN VÀNG 50MM VÀ ĐỊNH DANH MÃ CẤU HÌNH ĐỘ DÀI CHUẨN 550MM
Cấu trúc chuỗi ký tự cơ khí tinh gọn PM500FE-17-550-D-024-JD định hình chính xác các thông số vật lý hiện trường, hỗ trợ kỹ sư dễ dàng triển khai gá lắp:
- Đường kính ống 50.0 mm (Mã 500): Đây là kích thước tiêu chuẩn vàng trong thiết kế kết cấu băng tải công nghiệp toàn cầu. Độ dày thành ống thép được tính toán chịu lực tối ưu, bảo toàn độ thẳng tâm trục, chống hiện tượng võng vặn bề mặt khi gánh tải trọng nặng liên tục đè lên thanh con lăn dài 55cm (Mã 550 chỉ định chiều dài chuẩn 550 mm của ống, gá vừa vặn cho các hệ khung băng tải lọt lòng từ 56 cm đến 60 cm). Thân ống được chế tạo trơn nhẵn tiêu chuẩn, lý tưởng cho việc gá ráp hệ thống băng tải con lăn xích hoặc đai ma sát phẳng từ đáy.
- Tốc độ danh định tối ưu lực kéo (Mã 17): Con lăn vận hành ổn định tại dải tốc độ tuyến tính khoảng 17 mét/phút. Đây là mốc vận tốc được tính toán kỹ lưỡng theo tỷ số truyền hộp số nhằm tối đa hóa lực kéo đầu ra, duy trì dòng luân chuyển hàng hóa đồng đều, cực kỳ phù hợp cho các trạm cân điện tử tự động (Checkweigher) hoặc máy quấn màng co – nơi tốc độ cần kiểm soát ở biên độ vừa phải để mạch điều khiển ghi nhận chính xác.

NGUỒN ĐIỆN 24V DC AN TOÀN TUYỆT ĐỐI VÀ HỆ THỐNG GIẮC CẮM KẾT NỐI NHANH (JD)
- Tiêu chuẩn an toàn lao động tối cao: Vận hành hoàn toàn bằng nguồn một chiều dải thấp 24V DC (Mã D-024) giúp triệt tiêu hoàn toàn rủi ro tai nạn giật điện nguy hiểm cho công nhân thao tác đứng hai bên băng chuyền. Kỹ thuật viên có thể trực tiếp can thiệp bảo trì khung máy hiện trường một cách an toàn nhất.
- Hệ thống kết nối nhanh Plug-and-Play (Mã JD): Trang bị tuyến cáp ngõ ra tích hợp giắc cắm chuẩn công nghiệp chuyên dụng (JD Connector). Thiết thiết kế này cho phép cáp từ lòng con lăn chỉ cần "click" cắm thẳng trực tiếp vào bo mạch điều khiển (Driver Card Itoh Denki như dòng CB-018 hoặc HB-510) mà hoàn toàn không cần trải qua chu trình tuốt dây vặn vít thủ công cồng kềnh. Chu trình này khóa chặt độ bọc kín kết nối, triệt tiêu lỗi đấu nhầm cực điện, giúp tăng tốc độ lắp đặt hệ thống lên gấp 3 lần và đơn giản hóa quy trình thay thế bảo dưỡng định kỳ. Khi kết hợp cùng Driver Card, con lăn kích hoạt tính năng chạy theo nhu cầu (Run-on-demand) trong mạng lưới băng tải tích lũy không áp lực ZPA, chỉ khởi động khi cảm biến quang phát hiện có hàng tiến lại gần và tự động ngắt khi đoạn phía trước bị nghẽn, giúp tiết kiệm lên tới 70% điện năng tiêu thụ cho toàn nhà xưởng.

THÔNG SỐ ĐỘNG LỰC HỌC VÀ HIỆU SUẤT TRUYỀN ĐỘNG
- Hãng sản xuất chế tạo: Itoh Denki (Nhật Bản - Japan)
- Model thiết bị định danh: PM500FE-17-550-D-024-JD
- Loại dòng thiết bị: Con lăn điện một chiều / Motorized Driven Roller (MDR)
- Đường kính ống ngoài (Tube Diameter): 50.0 mm (Tiêu chuẩn vàng chịu tải công nghiệp)
- Chiều dài thân ống con lăn (Tube Length): 550 mm (Định danh hệ mét chuẩn xác của hãng)
- Cấu trúc biên dạng vỏ ống: Thân ống trơn tiêu chuẩn (Straight smooth tube, không phay rãnh đai)
- Tốc độ di chuyển danh định (Nominal Speed): 17 mét/phút (Tối ưu hóa tỷ số truyền lực kéo)
- Nguyên lý động cơ tích hợp: Động cơ điện một chiều không chổi than mô-men xoắn cao (High-Torque BLDC Motor - Dòng FE)
- Bản chất cấu trúc cơ học: Thiết kế All-in-one giấu kín motor hộp số, loại bỏ hoàn toàn xích đai ngoài.

THÔNG SỐ ĐIỆN VÀ GIAO TIẾP KẾT NỐI
- Điện áp nguồn cung cấp hoạt động: 24 V DC (Điện một chiều áp thấp an toàn lao động)
- Dải nguồn điện áp tương thích: D-024 dải rộng chuẩn tủ điều khiển công nghiệp
- Kiểu cơ cấu kết nối tín hiệu: Giắc cắm kết nối nhanh tiêu chuẩn công nghiệp (JD Connector)
- Phương thức đấu nối: Quy trình Plug-and-Play cắm trực tiếp vào Card điều khiển phụ trợ (MDR Driver Card).
- Tính năng tự động hóa đồng bộ: Hỗ trợ chạy phân vùng ZPA (Zero Pressure Accumulation), khởi động/dừng mềm (Soft Start/Stop) và đảo chiều quay (CW/CCW) linh hoạt thông qua mạch card điều khiển.

THÔNG SỐ CƠ KHÍ VÀ KẾT CẤU VẬT LIỆU
- Vật liệu chế tạo ống con lăn: Thép carbon chịu lực cường độ cao hoặc thép mạ kẽm tiêu chuẩn công nghiệp dày dặn
- Kết cấu trục cốt đầu cuối (Shaft End): Trục cốt thép chịu lực, thiết kế dạng lò xo co giãn hoặc ren định vị giúp gá lắp nhanh vào khung băng tải.
- Hệ thống hộp số giảm tốc: Cụm hộp số bánh răng hành tinh bằng kim loại siêu bền bỉ, bôi trơn bằng mỡ chịu nhiệt kín kín.
- Đặc tính bảo trì: Hoàn toàn không cần bảo trì định kỳ (Maintenance-free) trong suốt vòng đời vận hành.
- Độ sạch môi trường: Đạt chuẩn tiêu chuẩn phòng sạch chống bám bụi, không phát xạ bụi than chổi than.

TIÊU CHUẨN MÔI TRƯỜNG VÀ VỊ TRÍ THI CÔNG KHUYẾN NGHỊ
- Dải nhiệt độ môi trường vận hành: Thiết lập hoạt động ổn định trong dải nhiệt độ nhà xưởng tiêu chuẩn công nghiệp
- Ứng dụng thực tế chủ đạo: Tuyến băng tải tích lũy không áp lực ZPA tải trọng nặng (vận chuyển thùng hàng lớn, linh kiện ô tô, két giải khát), trạm cân kiểm tra trọng lượng Checkweigher, bàn nạp phôi dây chuyền sản xuất lốp xe cao chất, line dán thùng quấn màng tự động.
- Nguồn gốc xuất xứ cơ học (Origin): 100% Manufactured in Japan (Nhật Bản Origin).
