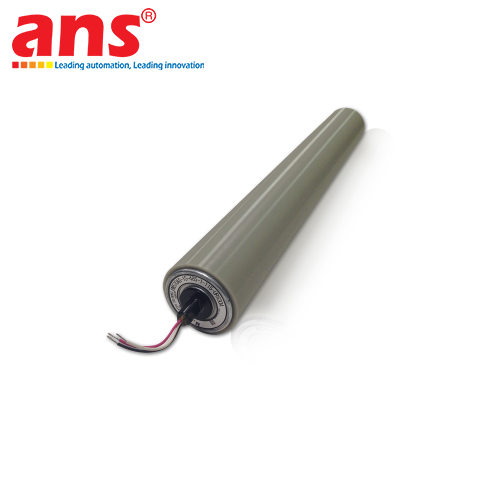

CON LĂN ĐIỆN XOAY CHIỀU 3 PHA MÔ-MEN XOẮN CỰC ĐẠI ITOH DENKI PM570AS-5-300-3-200

TỔNG QUAN CHI TIẾT CHUYÊN SÂU SẢN PHẨM
Itoh Denki PM570AS-5-300-3-200 là dòng thiết bị cơ điện bộ truyền động băng tải thông minh dạng con lăn điện cao cấp (Power Moller / Motorized Driven Roller - MDR), thuộc nhóm động cơ xoay chiều AC không đồng bộ cấu trúc chịu tải nặng, được nghiên cứu, phát triển và chế tạo nguyên khối 100% tại Nhật Bản bởi tập đoàn công nghệ cơ khí kho vận dẫn đầu thế giới Itoh Denki. Thiết bị định vị phân khúc là giải pháp đặc trị chuyên biệt cho các vị trí yêu cầu Sức Kéo Khổng Lồ và Vận Tốc Thấp, tích hợp giấu kín toàn bộ hệ thống động cơ điện xoay chiều 3 pha dẻo dai và hộp số giảm tốc bánh răng hành tinh nhiều tầng bằng thép cường độ cao vào sâu bên trong lòng ống thép hình trụ. Khác biệt với các biến thể chạy nước rút dải tốc độ cao (như dòng 60m/phút) vốn ưu tiên sự nhanh nhẹn cho hàng bưu kiện nhẹ, model PM570AS-5-300-3-200 tập trung toàn bộ động năng dòng điện vào hệ số khuếch đại lực kéo momen xoắn đầu ra. Thiết bị là cấu phần động lực học cốt lõi không thể thay thế trong các tuyến băng tải cấp phôi gia công đúc khối, dây chuyền kiểm định chất lượng (QA/QC), trạm cấp liệu lò sấy nhiệt độ dải dài và các hệ thống tự động hóa logistics công nghiệp nặng hạng nặng thông qua mạng cung ứng chính hãng Itoh Denki Vietnam.

ĐỘNG CƠ AC KHÔNG ĐỒNG BỘ "AS" PHỐI HỢP HỘP SỐ GIẢM TỐC TỶ SỐ TRUYỀN CAO SIÊU LỰC KÉO
Bản chất sức mạnh bứt phá tải trọng của model Itoh Denki PM570AS này nằm ở sự đồng bộ cấu trúc cơ điện dải tốc độ định danh chậm chuẩn 5 mét/phút (Mã 5):
- Cơ chế nhân momen xoắn kịch trần: Để đạt được tốc độ tuyến tính tịnh tiến rất chậm chỉ ~ 5 m/phút, khối động cơ xoay chiều 3 pha nội tại phải phối hợp với cụm hộp số bánh răng hành tinh có tỷ số giảm tốc cơ khí cực đại. Theo nguyên lý cơ học động lực học, tỷ số giảm tốc càng lớn thì lực momen xoắn đầu ra (Torque Limit) càng được nhân lên gấp nhiều lần. Đặc tính này giúp con lăn dễ dàng thắng lực quán tính nghỉ khổng lồ để lai dắt dứt khoát các khối phôi kim loại đặc nặng, khay chứa chi tiết cơ khí đúc bệ máy hoặc các kiện hàng tải trọng cao mà không xuất hiện tình trạng bó kẹt hay quá dòng dòng điện.
- Chu trình vận hành liên tục S1 dẻo dai: Động cơ hệ "AS" (Asynchronous Standard) ứng dụng nguyên lý cảm ứng điện từ trường, hoàn toàn loại bỏ cơ cấu chổi than cơ học ma sát cũ. Nhờ vậy, máy không phát sinh bụi than ô nhiễm, không sinh tia lửa điện chập cháy, duy trì chu kỳ chạy liên tục 24/7 xuyên suốt các ca làm việc nặng của phân xưởng mà không sợ bị quá nhiệt nhanh chóng như các dòng mô-tơ điện một chiều DC dải thấp.

ĐƯỜNG KÍNH KHỐI LỚN 57MM CHỊU TẢI TRỌNG NÉN VÀ ĐỊNH DANH HÌNH HỌC HẸP 300MM
Cấu trúc chuỗi ký tự cơ khí hình học PM570AS-5-300-3-200 giải quyết triệt để bài toán bố trí không gian kết cấu của các kỹ sư cơ khí:
- Đường kính ống ngoài 57.0 mm (Mã 570): Thành ống thép carbon được đúc dày dặn và xử lý bề mặt mạ kẽm chống oxy hóa tiêu chuẩn Nhật Bản. Đường kính lớn mang lại mô-men quán tính ổn định và dải chịu lực tải đè nén (impact load) vô cùng tuyệt vời, bảo toàn độ thẳng tâm trục tuyệt đối, triệt tiêu hoàn toàn rủi ro võng trục vặn thành vỏ khi các khối vật liệu nặng thả tải từ băng chuyền trên xuống.
- Chiều dài ống ngắn gọn 300 mm (Mã 300): Với chiều dài lưỡi ống chỉ vỏn vẹn 30cm (gá lắp vừa vặn lọt lòng cho các khung sườn băng tải hẹp dải rộng từ 31 cm đến 35 cm), thiết bị dồn toàn bộ mật độ xung lực kéo cực đại vào một diện tích tiếp xúc hẹp tập trung, tối ưu lực ma sát bám dính vào đáy vật thể truyền tải, giúp chu trình tịnh tiến hàng hóa diễn ra phẳng phiu, mượt mượt mà.

SỬ DỤNG TRỰC TIẾP NGUỒN CÔNG NGHIỆP 3 PHA 200V VÀ KHUYẾN NGHỊ THI CÔNG
Model con lăn điện tiêu chuẩn này vận hành dẻo dai trên dải lưới điện xoay chiều công nghiệp 3 Pha 200V AC (Mã 3-200) thông dụng. Điểm cộng lớn của phương án này là tối giản hóa và cắt giảm chi phí vật tư linh kiện cho tủ điều khiển trung tâm: thiết bị hoàn toàn độc lập và không cần sử dụng đến các dải card mạch điều khiển nguồn DC dải thấp phức tạp (như hệ card CB-018 hay CBL-402). Thiết bị được đóng ngắt mạch, lập trình chu trình hành trình trực tiếp thông qua hệ thống Contactor (Khởi động từ) tiêu chuẩn, rơ-le nhiệt bảo vệ quá tải hoặc liên kết đầu ra của các bộ Biến tần (VFD công nghiệp) xoay chiều. Việc đấu nối qua biến tần cho phép kỹ thuật viên thiết lập chế độ khởi động mềm và dừng mềm (Soft Start/Stop), tùy biến thay đổi tốc độ vi mô bám sát nút nhịp độ thao tác thủ công của công nhân hoặc chu kỳ gắp của cánh tay robot picking hiện trường.

THÔNG SỐ ĐỘNG LỰC HỌC VÀ HIỆU SUẤT TRUYỀN ĐỘNG
- Hãng sản xuất chế tạo: Itoh Denki (Nhật Bản - Japan)
- Model hiệu chuẩn thiết bị chính xác: PM570AS-5-300-3-200
- Loại dòng thiết bị: Con lăn điện xoay chiều / AC Motorized Driven Roller (MDR)
- Tên thương quyền hệ thống: Power Moller AC 3-phase heavy duty low speed series
- Đường kính ngoài vỏ ống thép (Tube Diameter): 57.0 mm (Kích thước lớn chịu tải tải trọng nặng chống biến dạng uốn)
- Chiều dài thân ống con lăn (Tube Length): 300 mm (Chuẩn định danh hệ mét cho kết cấu sườn băng tải hẹp)
- Vận tốc di chuyển tuyến tính danh định: ~ 5 mét/phút (Tốc độ siêu chậm, nhân ngưỡng momen xoắn lực kéo cực đại)
- Nguyên lý động cơ tích hợp: Động cơ điện xoay chiều không đồng bộ 3 pha (AC Asynchronous Motor - Chuẩn AS)
- Bản chất kết cấu cơ học: Thiết kế All-in-one giấu kín motor cụm hộp số cơ khí bánh răng hành tinh nhiều tầng, vỏ thép trơn nhẵn mạ kẽm tiêu chuẩn (Không tích hợp phanh hãm BR và không bọc cao su).

THÔNG SỐ ĐIỆN VÀ GIAO TIẾP MẠCH ĐIỀU KHÌỂN ĐỘNG LỰC
- Điện áp nguồn cung cấp hoạt động: 200 V AC (Nguồn điện xoay chiều công nghiệp 3 Pha / 3-phase)
- Tần số dải lưới mạng tương thích: 50 / 60 Hz thông dụng
- Cơ cấu điều khiển đóng cắt yêu cầu: Kết nối hệ lưới điện thông qua khởi động từ (Contactor), rơ-le nhiệt bảo vệ hoặc bộ điều khiển Biến tần xoay chiều (VFD công nghiệp), hoàn toàn độc lập với dải card mạch nguồn DC 24V.

THÔNG SỐ CƠ KHÍ VÀ KẾT CẤU VẬT LIỆU RUGGED
- Vật liệu chế tạo thân ống con lăn: Lớp vỏ ống thép carbon chịu lực cường độ cao gia công phẳng, xử lý mạ kẽm chống hoen rỉ oxy hóa tiêu chuẩn công nghiệp Nhật Bản, bảo toàn độ thẳng tâm trục tuyệt đối.
- Kết cấu trục cốt đầu cuối định vị (Shaft End): Trục thép carbon cứng vững, thiết kế tích hợp lò xo co giãn hành trình hỗ trợ thao tác nhấn gá lắp đặt hoặc tháo gỡ cực nhanh vào vách sườn máy.
- Hệ thống truyền động giảm tốc: Cụm hộp số bánh răng hành tinh bằng thép hợp kim chịu tải giới hạn lớn, bôi trơn khép kín bằng mỡ nhiệt cao cấp suốt đời.
- Đặc tính chu kỳ bảo dưỡng: Hoàn toàn không cần bảo trì tra dầu mỡ định kỳ trong suốt quá trình vận hành (Maintenance-free).

TIÊU CHUẨN MÔI TRƯỜNG VÀ VỊ TRÍ THI CÔNG KHUYẾN NGHỊ
- Chế độ vận hành cho phép động cơ: S1 Continuous duty (Chạy liên tục liên tục 24/7 dưới dải tải định mức định mức dẻo dai)
- Tiêu chuẩn phòng sạch đạt được: Cấu trúc thể rắn không chổi than ma sát, không phát xạ mạt bụi than hay tia lửa điện, vận hành tĩnh lặng độ ồn vi mô thấp.
- Ứng dụng thực tế chủ đạo: Tuyến truyền động tốc độ chậm tải nặng cho băng tải nạp/xuất phôi khay chi tiết cơ khí đúc khối nặng, dây chuyền kiểm định chất lượng sản phẩm (QA/QC), hệ thống băng tải hành trình đi qua hầm sấy gia nhiệt hoặc buồng quạt gió làm mát chậm cần duy trì thời gian dwell-time dài.
- Nguồn gốc xuất xứ cơ học (Origin): 100% Manufactured in Japan (Nhật Bản Origin).
