Module truyền thông CANbus Unitronics V100-17-CAN chính hãng Israel | AnhNghiSon

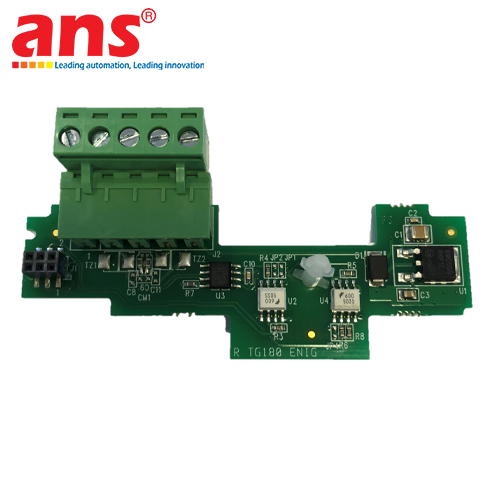

Module giao tiếp truyền thông CANbus Unitronics Model V100-17-CAN (CANbus Interface Module for Vision Series) do tập đoàn Unitronics Ltd. (Israel) trực tiếp thiết kế và chế tạo 100% tại Israel, là phụ kiện cắm mở rộng cổng mạng công nghiệp chuyên dụng dành riêng cho các dòng máy tính điều khiển khả trình tích hợp màn hình OPLC™ Vision Series (đặc biệt tối ưu cho Vision130™, Vision350™, Vision430™ và Vision700™).

Giải pháp mở rộng kết nối mạng mạnh mẽ bên trong thân máy:
Các model OPLC tiêu chuẩn của Unitronics (như dòng V130/V350) thường được trang bị sẵn cổng nối tiếp RS232/RS485 hoặc cổng lập trình USB. Để tích hợp thiết bị vào hệ thống mạng điều khiển phân tán phức hợp hoặc giao tiếp với các cơ cấu truyền động thông minh, module V100-17-CAN được gắn trực tiếp vào khe cắm chờ chuyên dụng trên bo mạch chủ bên trong nắp lưng của OPLC:
- Không tốn diện tích tủ điện: Module nằm hoàn toàn bên trong thân vỏ của bộ điều khiển OPLC, không làm tăng kích thước chiều sâu hay chiếm dụng thêm không gian thanh ray DIN.
- Tích hợp trạm đầu nối rời 5 chân (5-pin Pluggable Terminal): Đưa cổng kết nối CANbus tiêu chuẩn công nghiệp (gồm các chân V-, CAN_L, Shield, CAN_H, V+) ra ngoài mặt lưng, cho phép đấu nối dây cáp mạng xoắn đôi có bọc kim chống nhiễu nhanh chóng, dễ bảo trì tháo lắp.

Hỗ trợ đa giao thức mạng CANbus công nghiệp trên một phần cứng duy nhất:
- Mạng UniCAN độc quyền của Unitronics: Cho phép thiết lập mạng truyền thông ngang hàng (Peer-to-Peer) tốc độ cao giữa tối đa 60 bộ OPLC Unitronics. Các trạm PLC có thể tự do trao đổi dữ liệu biến số (Integers), trạng thái tiếp điểm (Bits) và bảng dữ liệu (Data Tables) theo thời gian thực mà không cần lập trình truyền thông phức tạp.
- Giao thức CANopen (Master / Slave): Giao tiếp liền mạch với các thiết bị ngoại vi chuẩn CANopen công nghiệp như biến tần, động cơ bước, động cơ servo, cảm biến góc quay encoder tuyệt đối và các trạm mở rộng I/O từ xa.
- Giao thức động cơ SAE J1939: Đọc trực tiếp các thông số áp suất dầu bôi trơn, nhiệt độ nước làm mát, tốc độ vòng tua động cơ RPM, mức tiêu hao nhiên liệu và mã lỗi chẩn đoán (DTC) từ khối điều khiển ECU của động cơ diesel, máy phát điện công nghiệp, xe cơ giới hạng nặng.
- CAN Layer 2 mở: Hỗ trợ lập trình tùy biến khung truyền nhận dữ liệu CAN tự do 11-bit hoặc 29-bit identifier.

Đặc tính công nghệ và ưu thế vận hành vượt bậc:
- Cách ly quang an toàn 500 VDC (Galvanic Isolation): Đường truyền CANbus được cách ly điện hoàn toàn khỏi khối vi xử lý và nguồn nuôi nội bộ của OPLC với điện áp thử nghiệm lên tới 500 VDC trong 1 phút. Thiết kế này ngăn chặn triệt để hiện tượng dòng vòng nối đất (Ground Loop), bảo vệ PLC trước các xung điện áp cảm ứng đột biến trong môi trường nhà máy nhiều biến tần công suất lớn.
- Dải tốc độ baud linh hoạt từ 10 kbps đến 1 Mbps: Cho phép kỹ sư tự do cấu hình tốc độ truyền phù hợp với chiều dài mạng cáp (từ 1 Mbps ở khoảng cách 25 mét đến 10 kbps ở khoảng cách lên đến 1.000 mét).
- Cấu hình đồng bộ trên phần mềm VisiLogic™: Toàn bộ quá trình cài đặt cổng CANbus, định cấu hình địa chỉ Node ID, tốc độ Baud rate và khối dữ liệu truyền thông được thực hiện trực quan bằng các khối hàm Function Block trên phần mềm lập trình miễn phí VisiLogic mà không cần viết mã lệnh phức tạp.

Các ngành nghề áp dụng tiêu biểu:
- Ngành Chế tạo Máy đóng gói & Dán nhãn tự động: Đồng bộ tốc độ các trục servo kéo màng, cấp nhãn, dao cắt qua mạng CANopen.
- Ngành Máy phát điện & Trạm nguồn công nghiệp: Kết nối giám sát thông số động cơ máy phát điện Cummins, Perkins, Caterpillar qua cổng J1939 về màn hình OPLC V130/V350 tại tủ hòa đồng bộ.
- Ngành Xử lý Nước & Trạm bơm tăng áp: Kết nối mạng UniCAN phân tán giữa các tủ điều khiển trạm bơm độc lập trải dài trên diện tích rộng để điều tiết luân phiên áp suất đường ống.
- Dây chuyền Cơ khí chế tạo & Lắp ráp tự động: Thu thập tín hiệu từ các cụm van khí nén thông minh, cảm biến đo kiểm qua chuẩn CANopen.
- Ngành Nông nghiệp công nghệ cao & Nhà kính: Kết nối mạng điều khiển vi khí hậu phân tán giữa các phân khu nhà màng.

• Hãng sản xuất: Unitronics (Unitronics Ltd.)
• Xuất xứ: 100% Israel (Made in Israel)
• Dòng sản phẩm: Module mở rộng truyền thông CANbus cho Vision Series (CANbus Interface Module)
• Mã hiệu model: V100-17-CAN
• Khả năng tương thích phần cứng:
  - OPLC Vision130™ Series (ví dụ: V130-33-R34, V130-33-T2...)
  - OPLC Vision350™ Series (ví dụ: V350-35-R34, V350-35-T2...)
  - OPLC Vision430™ Series
  - OPLC Vision700™ Series (V700-T20BJ)
• Kiểu lắp đặt phần cứng: Cắm trực tiếp vào cổng mở rộng truyền thông chuyên dụng trên bo mạch OPLC (Add-on port)
• Giao diện cổng kết nối vật lý: Đầu nối khối terminal 5 chân dạng cắm rút (5-pin pluggable connector, bước chân 3.81 mm)
• Sơ đồ phân bố chân kết nối (5-pin Connector):
  - Chân 1 (V-): Cực âm nguồn nuôi mạng CANbus (0 VDC)
  - Chân 2 (CAN_L): Đường truyền tín hiệu CAN Low
  - Chân 3 (Shield): Chân kết nối lớp lưới chống nhiễu cáp (Chassis Ground)
  - Chân 4 (CAN_H): Đường truyền tín hiệu CAN High
  - Chân 5 (V+): Cực dương nguồn nuôi mạng CANbus (+24 VDC nominal)
• Nguồn cấp năng lượng cho cổng mạng CANbus: 12 đến 24 VDC (Cấp nguồn ngoài qua chân V+/V-)
• Dải điện áp cho phép: 10.2 đến 28.8 VDC
• Dòng điện tiêu thụ mạng CAN: Tối đa 40 mA @ 24 VDC, 80 mA @ 12 VDC
• Cách ly quang (Galvanic Isolation): Có tích hợp, kiểm tra cách điện 500 VDC trong 1 phút (giữa mạng CAN và nguồn OPLC)
• Các giao thức truyền thông hỗ trợ:
  - UniCAN (Mạng truyền thông đồng đẳng Peer-to-Peer độc quyền Unitronics, tối đa 60 nodes)
  - CANopen (Master / Slave tiêu chuẩn CiA DS301)
  - SAE J1939 (Đọc dữ liệu động cơ ECU diesel/gas)
  - CAN Layer 2 (Khung truyền tự do 11-bit / 29-bit)
• Tốc độ truyền dữ liệu (Baud rate): Hỗ trợ cài đặt 10, 20, 50, 125, 250, 500, 800, 1000 kbps (1 Mbps)
• Khoảng cách truyền dẫn mạng tối đa: Lên đến 1.000 mét (ở tốc độ 10 kbps với cáp chuyên dụng CANbus)
• Loại cáp kết nối khuyến nghị: Cáp xoắn đôi bọc kim chống nhiễu chuyên dụng mạng CAN (Trở kháng đặc tính 120 Ω)
• Trở kháng đầu cuối đường truyền: Cần lắp điện trở kết thúc 121 Ω 1% tại hai đầu mút của mạng bus
• Môi trường phần mềm cấu hình: VisiLogic™ (Tích hợp sẵn khối hàm Function Blocks)
• Cấp bảo vệ chống xâm nhập: IP20 (được bảo vệ hoàn toàn khi nằm bên trong vỏ OPLC)
• Dải nhiệt độ môi trường làm việc: 0°C đến +50°C (+32°F đến +122°F)
• Dải nhiệt độ bảo quản: -20°C đến +60°C (-4°F đến +140°F)
• Độ ẩm tương đối: 10% đến 95% RH (không ngưng tụ sương)
• Trọng lượng tịnh: Xấp xỉ 40 g (siêu nhẹ, tích hợp gọn gàng)
• Tiêu chuẩn chứng nhận quốc tế: Đạt chứng nhận CE, UL, cULus, RoHS, ISO 9001.
