Bộ kit mở rộng I/O cục bộ cự ly xa UniStream® CX I/O Expansion Long Kit 6m Model UAG-CX-XKPL600 (kèm bộ cấp nguồn tích hợp) do tập đoàn Unitronics Ltd. (Israel) trực tiếp nghiên cứu, phát triển và chế tạo 100% tại Israel, là giải pháp hạ tầng mở rộng phần cứng thông minh cho hệ sinh thái tự động hóa UniStream®.

Giải quyết bài toán giới hạn không gian tủ điện sau mặt cánh:
Khi sử dụng các bộ điều khiển UniStream Built-in (màn hình cảm ứng tích hợp PLC lắp trên mặt cánh tủ), việc gắn quá nhiều module mở rộng I/O cắm trực tiếp vào lưng màn hình sẽ làm tăng chiều sâu tủ điện, gây cấn quạt làm mát hoặc thiết bị đóng cắt phía sau, đồng thời khiến việc luồn dây tín hiệu từ dưới đáy tủ lên mặt cánh trở nên rối rắm và dễ đứt gãy sau nhiều lần đóng mở cửa tủ. Bộ kit UAG-CX-XKPL600 giải quyết hoàn hảo vấn đề này:
- Chuyển toàn bộ các module Uni-I/O™ xuống các hàng thanh ray DIN tiêu chuẩn 35 mm cố định dưới đáy tủ điện hoặc kéo sang tủ điều khiển phụ lân cận.
- Cự ly kết nối lên đến 6.0 mét (600 cm): Cho phép bố trí linh hoạt các trạm I/O gần nhất với hệ thống rơ-le, khởi động từ và cọc đấu dây cảm biến hiện trường, tiết kiệm hàng trăm mét dây dẫn điều khiển và nhân công kéo cáp.

Giải mã cấu hình mã hiệu kỹ thuật UAG-CX-XKPL600:
- UAG: Unitronics Adapter / Accessory Group (Nhóm phụ kiện adapter mở rộng của dòng UniStream).
- CX: Cấu hình khối Base Unit chuyên dụng cắm trực tiếp vào cổng giắc mở rộng I/O (I/O Expansion Jack) trên các dòng UniStream Built-in (như US5-B5, US5-B10, US7-B5, US7-B10).
- XK: Expansion Kit (Bộ kit mở rộng truyền thông I/O bus).
- P: Embedded Power Supply (Tích hợp sẵn khối mạch nguồn phụ trên khối End Unit).
- L: Long-Range Series (Dòng kết nối cự ly xa chuyên dụng từ 6m đến 30m với cáp bọc kim chống suy hao).
- 600: Chiều dài đoạn cáp kết nối danh định là 600 cm (tương đương 6 mét).

Cấu tạo trọn bộ hệ thống UAG-CX-XKPL600:

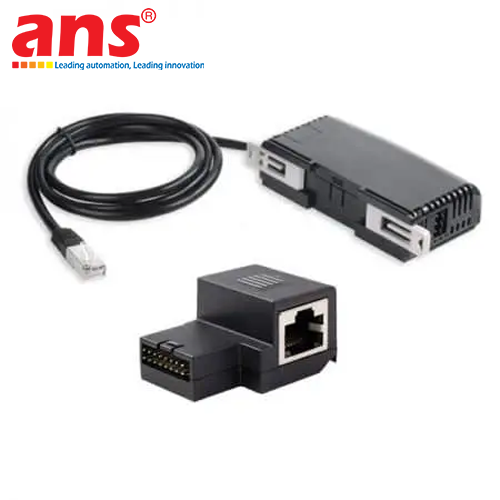

1. Khối Base Unit (UAG-CX-XBL-01): Khối giao tiếp siêu nhỏ gọn cắm trực tiếp vào cổng I/O Expansion Jack trên thân OPLC UniStream, tích hợp ngàm khóa chống tuột và cổng xuất cáp bus chuyên dụng.
2. Cáp truyền dẫn tín hiệu mở rộng cự ly xa CEPL-600: Cáp chuyên dụng chuẩn công nghiệp dài 6 mét, cấu trúc xoắn đôi bọc kim kháng nhiễu đa lớp (Shielded Twisted Pair), đúc sẵn hai đầu giắc kết nối bus tốc độ cao chống rung sốc.
3. Khối End Unit (gá ray DIN): Lắp đặt trực tiếp trên thanh ray DIN 35 mm tại vị trí đặt các module mở rộng, đóng vai trò là "cầu nối" tiếp nhận tín hiệu bus từ OPLC và tái phân phối cho các module Uni-I/O™ và Uni-COM™ lắp nối tiếp bên cạnh.
4. Tích hợp bộ nguồn nuôi bus độc lập (Embedded Power Supply): Khối End Unit tích hợp sẵn trạm cấp nguồn 12/24 VDC. Bộ nguồn này độc lập tạo điện áp nuôi đường bus nội bộ và cấp năng lượng cho tối đa 16 module Uni-I/O gắn liền kề, triệt tiêu hoàn toàn hiện tượng sụt áp trên đường truyền cáp 6 mét.

Đặc tính công nghệ và ưu thế vận hành vượt bậc:
- Mở rộng tối đa 16 Module Uni-I/O trên một trạm mở rộng: Cung cấp năng lực kết nối hàng trăm kênh Digital và Analog phân tán trên cùng một hàng ray DIN.
- Khả năng kết nối nối tiếp (Daisy-Chain): Hệ thống UniStream Built-in hỗ trợ liên kết tối đa lên đến 3 bộ adapter mở rộng cục bộ, cho phép kỹ sư mở rộng hệ thống linh hoạt theo nhiều phân vùng máy.
- Đèn LED chẩn đoán trạng thái trực quan: Trên mặt khối End Unit tích hợp sẵn cụm đèn LED chỉ thị nguồn (Power LED) và đèn trạng thái giao tiếp đường truyền bus, giúp phát hiện tức thì các sự cố mất nguồn hoặc đứt cáp.
- Miễn nhiễm nhiễu điện từ công nghiệp EMC: Đường truyền cáp dài 6 mét được cách ly và bọc giáp bảo vệ, vận hành ổn định ngay cả khi đi dây song song trong máng cáp cạnh các tuyến động lực của biến tần, động cơ servo.

Các ngành nghề áp dụng tiêu biểu:
- Ngành Chế biến Thực phẩm & Đồ uống (F&B): Màn hình UniStream đặt trên cánh tủ điều khiển máy đóng gói, khối I/O mở rộng đặt gọn dưới khay đáy tủ kết nối trực tiếp với van khí nén và rơ-le gia nhiệt.
- Ngành Xử lý Nước & Trạm bơm tăng áp: Kết nối từ màn hình hiển thị tại phòng vận hành sang tủ động lực điều khiển bơm nằm ở vách tường liền kề.
- Ngành Nhiệt công nghiệp & Lò hơi: Kéo dài đường truyền I/O ra xa khu vực bức xạ nhiệt của cánh tủ lò sấy nhằm bảo vệ các khối module đọc cảm biến nhiệt độ.
- Ngành Gia công Nhựa & Cao su: Máy đùn màng, máy ép thủy lực đòi hỏi phân chia khối điều khiển HMI tại bàn thao tác công nhân và khối I/O đặt tại trạm thủy lực.
- Ngành Tự động hóa Dây chuyền Lắp ráp Ô tô: Phân phối tín hiệu từ robot và cảm biến hành trình về tủ điều khiển trung tâm.

• Hãng sản xuất: Unitronics (Unitronics Ltd.)
• Xuất xứ: 100% Israel (Made in Israel)
• Dòng sản phẩm: Bộ kit mở rộng I/O cự ly xa UniStream® CX Series (Long Range Kit)
• Mã hiệu model: UAG-CX-XKPL600
• Thành phần trọn bộ kit:
  - 01 Khối Base Unit cắm OPLC (UAG-CX-XBL-01)
  - 01 Cáp truyền dẫn bọc kim chuyên dụng dài 6 mét (CEPL-600)
  - 01 Khối End Unit tích hợp nguồn gá thanh ray DIN 35 mm
• Khả năng tương thích bộ điều khiển:
  - Tương thích trực tiếp với các dòng UniStream® Built-in có trang bị cổng giắc mở rộng I/O (ví dụ: US5-B5-xxx, US5-B10-xxx, US7-B5-xxx, US7-B10-xxx)
  - Hoặc kết nối tiếp sau các module mở rộng CX End Unit
• Chiều dài cáp kết nối (Cable Length): 6.0 mét (600 cm)
• Cấu trúc cáp truyền dẫn: Cáp truyền thông chuyên dụng tốc độ cao, có lớp lưới giáp bọc kim chống nhiễu (Shielded Cable)
• Số lượng module hỗ trợ: Hỗ trợ gắn tối đa lên đến 16 module Uni-I/O™ trên thanh ray DIN sau khối End Unit
• Khả năng liên kết chuỗi (Daisy-Chaining): Bộ điều khiển UniStream Built-in hỗ trợ ghép nối tối đa 3 bộ adapter mở rộng cục bộ
• NGUỒN CẤP NĂNG LƯỢNG TÍCH HỢP (EMBEDDED POWER SUPPLY):
  - Điện áp nguồn cấp đầu vào: 12 VDC hoặc 24 VDC (Dải điện áp cho phép 10.2 đến 28.8 VDC)
  - Khả năng cấp dòng nuôi bus: Cấp dòng trực tiếp 5 VDC và 3.3 VDC cho đường bus nội bộ nuôi tối đa 16 module Uni-I/O
  - Cọc đấu dây nguồn cấp: Khối cầu đấu vặn vít tháo rời (Pluggable screw terminal)
• HỆ THỐNG ĐÈN CHỈ THỊ TRẠNG THÁI:
  - Đèn chỉ thị nguồn (Power LED): Báo trạng thái cấp nguồn 24V/12V thành công
  - Đèn chỉ thị giao tiếp Bus (Run/Error LED): Báo trạng thái truyền nhận dữ liệu giữa OPLC và trạm I/O
• KẾT CẤU CƠ KHÍ & GÁ LẮP:
  - Kiểu lắp đặt Base Unit: Cắm trực tiếp vào cổng Expansion Jack trên thân màn hình UniStream Built-in
  - Kiểu lắp đặt End Unit: Gài ngàm khóa trên thanh ray DIN tiêu chuẩn 35 mm (EN 50022)
  - Vật liệu thân vỏ: Nhựa kỹ thuật công nghiệp chống cháy Polyamide
  - Cấp bảo vệ chống xâm nhập: IP20 theo tiêu chuẩn IEC 60529
• ĐIỀU KIỆN MÔI TRƯỜNG VẬN HÀNH:
  - Dải nhiệt độ môi trường làm việc: -20°C đến +55°C (-4°F đến +131°F)
  - Dải nhiệt độ bảo quản: -30°C đến +70°C (-22°F đến +158°F)
  - Độ ẩm môi trường hoạt động: 5% đến 95% RH (không ngưng tụ sương)
  - Khả năng chống rung và sốc: Đáp ứng chuẩn IEC 60068-2-6 và IEC 60068-2-27
• Trọng lượng tịnh trọn bộ: Xấp xỉ 520 g (bao gồm cáp 6m và 2 đầu adapter)
• Tiêu chuẩn chứng nhận quốc tế: Đạt chuẩn CE, cULus Listed, RoHS, ISO 9001.
