Module Analog UniStream Unitronics UIA-0402N chính hãng Israel | AnhNghiSon

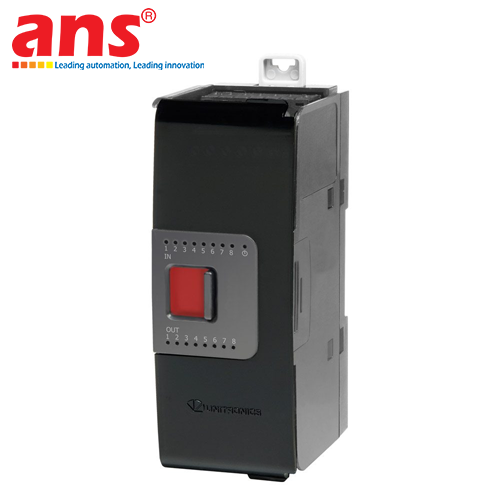

Module mở rộng tín hiệu tương tự UniStream® I/O Model UIA-0402N (UniStream IO, 4AI, 2AO, NO ISO, 24V) do tập đoàn Unitronics Ltd. (Israel) trực tiếp nghiên cứu, phát triển và chế tạo 100% tại Israel, là dòng module chức năng Analog I/O tiêu chuẩn chuyên dùng để mở rộng năng lực điều khiển quá trình cho nền tảng tự động hóa thông minh UniStream®.

Kiến trúc module Uni-I/O™ cắm gài thông minh:
Module UIA-0402N thuộc dòng Uni-I/O™ tiêu chuẩn, mang lại sự linh hoạt tối đa khi thiết kế tủ điện:
- Gắn trực tiếp sau lưng CPU: Có thể gắn trực tiếp vào ngàm bus bên cạnh CPU-for-Panel (như USC-P-B10 gắn trên màn hình HMI USP-156-B10) hoặc CPU độc lập UniStream PLC.
- Mở rộng phân tán trên thanh ray DIN (DIN-rail mounting): Kết hợp cùng bộ chuyển đổi Local Expansion Kit (UAG-XKxxx) để đặt module trên thanh ray DIN ở các hàng thiết bị khác trong tủ, giúp đường dây tín hiệu gọn gàng và khoa học.
- Đấu nối nhanh chóng: Sử dụng cọc đấu dây dạng cắm rút (Euro-block pluggable terminals), cho phép tháo lắp nhanh khi bảo dưỡng mà không cần tháo từng đầu cốt dây.

Giải mã cấu hình mã hiệu kỹ thuật UIA-0402N:
- UIA: Dòng module Analog chuyên dụng Uni-I/O Analog của Unitronics.
- 04: Tích hợp 4 kênh ngõ vào tương tự (4 Analog Inputs).
- 02: Tích hợp 2 kênh ngõ ra tương tự (2 Analog Outputs).
- N: Cấu hình Non-isolated (kênh tín hiệu dùng chung mass 0V với nguồn nuôi hệ thống), mang lại giải pháp kinh tế tối ưu cho các hệ thống tủ điện đã được gom mass chuẩn và nguồn cấp 24VDC ổn định.

Đặc tính công nghệ và ưu thế vận hành vượt bậc:
- 4 Ngõ vào Analog đa dải tín hiệu: Hỗ trợ chuyển đổi linh hoạt giữa điện áp 0 - 10 VDC và dòng điện 0 - 20 mA / 4 - 20 mA trực tiếp qua phần mềm mà không cần cài đặt jumper cơ học phức tạp. Độ phân giải cao (lên đến 13-bit đối với dải 0-10V / 0-20mA và 14-bit đối với dải 4-20mA) giúp đo đạc chính xác các biến thiên vi mô của áp suất, nhiệt độ, lưu lượng.
- 2 Ngõ ra Analog độ chính xác cao 12-bit: Xuất tín hiệu điều khiển dải 0 - 10 VDC hoặc 0 - 20 mA / 4 - 20 mA mượt mà, chuyên dụng điều tiết góc mở van bướm, van cầu tỷ lệ, điều khiển áp lực bơm hoặc truyền giá trị tốc độ đặt đến biến tần.
- Chẩn đoán lỗi toàn diện bằng đèn LED: Mặt trước tích hợp dãy đèn LED chỉ thị trạng thái kênh: đèn báo nguồn, đèn báo trạng thái kênh hoạt động bình thường, và đèn báo lỗi đứt dây / vượt ngưỡng dải đo (Underflow / Overflow) cho từng kênh riêng biệt, hỗ trợ xử lý sự cố nhanh chóng.
- Cấu hình trực quan trên UniLogic™: Chỉ cần kéo thả module UIA-0402N vào cấu hình phần cứng trong phần mềm UniLogic™, các biến giá trị Analog (In/Out) sẽ tự động được gán nhãn Struct rõ ràng, tích hợp sẵn các khối hàm chuẩn hóa thang đo (Linearization Function Block) giúp tiết kiệm đến 70% thời gian lập trình.

Các ngành nghề áp dụng tiêu biểu:
- Ngành Xử lý Nước & Nước thải công nghiệp: Đo mức bể chứa, cảm biến áp suất đường ống cấp nước, cảm biến đo lưu lượng điện từ; xuất tín hiệu điều khiển biến tần bơm định lượng hóa chất và van điều tiết bùn.
- Ngành Thực phẩm, Đồ uống & Chế biến Sữa: Giám sát nhiệt độ bồn phối trộn, áp suất bồn tiệt trùng; điều khiển tốc độ băng tải chiết rót và lưu lượng cấp siro.
- Ngành Lò hơi & Nhiệt công nghiệp: Đo áp suất hơi bão hòa, lưu lượng hơi quá nhiệt; điều tiết tỷ lệ cấp gió/nhiên liệu và điều khiển van nước cấp lò hơi.
- Ngành Gia công Nhựa & Cao su: Thu thập tín hiệu cảm biến áp suất thủy lực của máy ép phun; điều khiển van tiết lưu tỷ lệ trên hệ thống trạm nguồn thủy lực.
- Ngành Cơ điện Tòa nhà (HVAC / Chiller): Đo nhiệt độ nước lạnh hồi/cấp, áp suất chênh lệch màng lọc khí AHU; điều khiển van nước lạnh 2 ngả/3 ngả tuyến tính.

• Hãng sản xuất: Unitronics (Unitronics Ltd.)
• Xuất xứ: 100% Israel (Made in Israel)
• Dòng sản phẩm: Module mở rộng UniStream® Uni-I/O™ Analog
• Mã hiệu model: UIA-0402N
• Loại module: 4 Analog Inputs, 2 Analog Outputs, Non-isolated (NO ISO)
• Khả năng tương thích: Gắn trực tiếp lưng CPU-for-Panel UniStream, CPU UniStream PLC hoặc qua bộ Local Expansion Adapter (UAG-XKxxx)
• NGÕ VÀO TƯƠNG TỰ (ANALOG INPUTS - 4 KÊNH):
  - Số lượng kênh vào: 4 kênh (Single-ended, chung mass 0V)
  - Dải tín hiệu hỗ trợ:
    + Dải điện áp: 0 đến 10 VDC (Trở kháng ngõ vào > 200 kΩ)
    + Dải dòng điện: 0 đến 20 mA hoặc 4 đến 20 mA (Trở kháng ngõ vào 249 Ω)
  - Độ phân giải chuyển đổi A/D:
    + Dải 0 - 10 VDC & 0 - 20 mA: 13-bit (0 đến 8191 giá trị số)
    + Dải 4 - 20 mA: 14-bit (1638 đến 8191 giá trị số)
  - Độ chính xác đo lường: ±0.3% toàn dải đo ở 25°C; ±0.5% trên toàn dải nhiệt độ làm việc
  - Thời gian chuyển đổi (Conversion Time): 10 ms cho tất cả các kênh được kích hoạt
• NGÕ RA TƯƠNG TỰ (ANALOG OUTPUTS - 2 KÊNH):
  - Số lượng kênh ra: 2 kênh
  - Dải tín hiệu xuất ra:
    + Dải điện áp: 0 đến 10 VDC (Trở kháng tải tối thiểu 1 kΩ)
    + Dải dòng điện: 0 đến 20 mA hoặc 4 đến 20 mA (Trở kháng tải tối đa 500 Ω)
  - Độ phân giải chuyển đổi D/A: 12-bit (0 đến 4095 giá trị số)
  - Độ chính xác xuất tín hiệu: ±0.3% toàn thang đo ở 25°C; ±0.5% trên toàn dải nhiệt độ làm việc
  - Thời gian cập nhật ngõ ra: 5 ms
• CÁCH LY & NGUỒN CẤP:
  - Kiểu cách ly: Không cách ly giữa các kênh tín hiệu và nguồn nuôi (Non-isolated)
  - Nguồn cấp hoạt động danh định: 24 VDC (Dải điện áp cho phép 20.4 đến 28.8 VDC)
  - Công suất tiêu thụ danh định: Xấp xỉ 2.5 W @ 24 VDC
• CHỈ THỊ & ĐẤU NỐI:
  - Đèn LED chỉ thị: Đèn báo trạng thái module (Status LED), đèn chỉ thị cảnh báo lỗi/trạng thái cho từng kênh
  - Kiểu khối đấu dây: Khối domino cắm rút Euro-block 3.5 mm (mua kèm hoặc cung cấp theo bộ)
  - Cỡ dây đấu nối: 28 đến 16 AWG (0.08 mm² đến 1.31 mm²)
• KẾT CẤU & MÔI TRƯỜNG:
  - Vật liệu thân vỏ: Nhựa kỹ thuật chống cháy công nghiệp Polyamide
  - Cấp bảo vệ chống xâm nhập: IP20 theo chuẩn IEC 60529
  - Kiểu gá lắp: Gài trực tiếp vào lưng CPU hoặc gá ray DIN 35 mm qua adapter
  - Kích thước module (Rộng x Cao x Sâu): 24.3 x 90 x 107 mm (0.95” x 3.54” x 4.21”)
  - Khối lượng tịnh: Xấp xỉ 130 g
  - Dải nhiệt độ môi trường làm việc: -20°C đến +55°C (-4°F đến +131°F)
  - Dải độ ẩm làm việc: 5% đến 95% RH (không ngưng tụ sương)
• Môi trường lập trình: UniLogic™ (Miễn phí trọn đời)
• Tiêu chuẩn chứng nhận quốc tế: Đạt chuẩn CE, cULus Listed, RoHS, ISO 9001.
