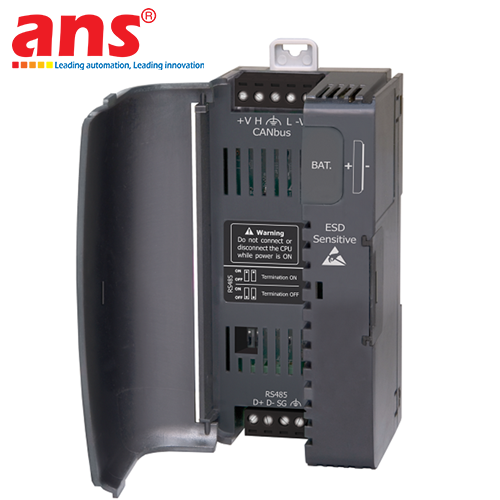

Khối vi xử lý trung tâm CPU UniStream® CPU-for-Panel Model USC-P-B10 do tập đoàn công nghệ Unitronics Ltd. (Israel) trực tiếp nghiên cứu, phát triển và chế tạo 100% tại Israel, là hạt nhân tính toán đầu não của nền tảng tự động hóa thông minh UniStream® Modular.

Đột phá kiến trúc UniStream Modular – Biến màn hình thành siêu OPLC:
Khác biệt với các hệ thống PLC và HMI truyền thống phải đi dây truyền thông bên ngoài phức tạp, dòng CPU USC-P-B10 được thiết kế chuyên biệt để gắn trực tiếp lên mặt lưng của các tấm nền màn hình hiển thị cảm ứng UniStream HMI Panels (USP-070-B10 khổ 7", USP-104-B10 khổ 10.4" và USP-156-B10 khổ 15.6"):
- Lắp ráp dạng module không cần dụng cụ: Khối CPU gài chặt vào các khớp định vị cơ khí phía sau màn hình, tự động kết nối với cổng bus tốc độ cao của màn hình và cấp nguồn hoạt động cho toàn bộ tấm nền hiển thị.
- Mở rộng phân tán linh hoạt: Khi không gian mặt cánh tủ hạn chế, CPU USC-P-B10 có thể tách rời khỏi màn hình bằng cáp kết nối Panel-to-CPU chuyên dụng, cho phép đặt CPU gọn gàng trên thanh ray DIN trong tủ điện trong khi màn hình USP gắn trên mặt cánh tủ.
- Mở rộng I/O và truyền thông trực tiếp: Người dùng có thể gắn trực tiếp các module truyền thông Uni-COM™ (RS232/RS485, CANbus) vào cạnh bên CPU và cắm các module tín hiệu Uni-I/O™ (Digital, Analog, Nhiệt độ) tiếp nối trên cùng một thanh bus mà không cần đi dây trung gian.

Giải mã cấu hình mã hiệu kỹ thuật USC-P-B10:
- USC: UniStream Controller (Khối điều khiển trung tâm dòng UniStream).
- P: CPU-for-Panel (Thiết kế ngàm cơ khí và giao diện bus chuyên dụng để gắn trực tiếp lên lưng tấm nền màn hình HMI UniStream Panel).
- B10: Thế hệ phần cứng tiêu chuẩn cao cấp tích hợp đầy đủ các cổng giao tiếp mạng công nghiệp: 2 cổng Ethernet RJ45, 1 cổng USB Host, 1 cổng Mini USB Device lập trình và khe cắm thẻ nhớ MicroSD.

Đặc tính công nghệ và ưu thế vận hành vượt bậc:
- Sức mạnh xử lý vượt trội & Dung lượng bộ nhớ lớn: CPU tốc độ cao xử lý các phép toán logic Ladder phức tạp, hỗ trợ các khối lệnh hàm ngôn ngữ C tùy biến, bộ nhớ ứng dụng lớn quản trị hàng nghìn biến dữ liệu, bảng dữ liệu Data Tables và các công thức sản xuất Recipes đa thành phần.
- Chuẩn mực kết nối công nghiệp 4.0 (Industry 4.0 & IIoT):
  + Tích hợp MQTT & REST API: Cho phép gửi dữ liệu trực tiếp từ PLC lên các nền tảng đám mây (AWS, Azure, ThingsBoard) mà không cần lắp thêm bộ chuyển đổi IoT Gateway trung gian.
  + Giao tiếp SQL Client trực tiếp: Khối CPU có khả năng thực thi các câu lệnh SQL (SELECT, INSERT, UPDATE) trực tiếp đến máy chủ cơ sở dữ liệu MS SQL Server hoặc MySQL của nhà máy, đồng bộ hóa dữ liệu mẻ sản xuất theo thời gian thực.
  + Web Server HTML5 & VNC Remote Access: Tự động khởi tạo máy chủ web hiển thị các thông số máy móc qua trình duyệt trên điện thoại/máy tính bảng và cho phép điều khiển màn hình từ xa qua VNC Client.
- Cổng truyền thông mạng công nghiệp kép (Dual Ethernet Ports): Tích hợp 2 cổng Ethernet 10/100 Mbps có switch mạng bên trong, hỗ trợ đồng thời nhiều giao thức: Modbus TCP (Master/Slave), EtherNet/IP, SNMP, gửi Email SMTP cảnh báo sự cố kèm tệp tin đính kèm.
- Quản trị dữ liệu toàn diện với thẻ MicroSD & USB Host: Tự động ghi nhật ký dữ liệu (Data Logging), lưu trữ đồ thị xu hướng Trends, cắm thẻ nhớ hoặc USB Flash Drive để sao lưu/phục hồi toàn bộ chương trình (Cloning) hoặc cập nhật firmware mà không cần dùng máy tính.
- Lập trình đồng bộ trên UniLogic™ Studio: Toàn bộ quá trình lập trình PLC, cấu hình truyền thông mạng, thiết kế giao diện đồ họa HMI và quản trị cơ sở dữ liệu được thực hiện trên một phần mềm bản quyền miễn phí duy nhất UniLogic™.

Các ngành nghề áp dụng tiêu biểu:
- Ngành Chế biến Thực phẩm & Đồ uống (F&B): Kiểm soát mẻ nấu bia, hệ thống chiết rót đóng chai tốc độ cao, bồn phối trộn tiệt trùng CIP và máy đóng gói túi tự động.
- Ngành Xử lý Nước & Môi trường: Quản lý trạm bơm tăng áp phân tán, hệ thống lọc màng RO công nghiệp, bể phản ứng sinh học và truyền dữ liệu quan trắc môi trường về trung tâm.
- Ngành Dược phẩm & Phòng sạch: Quản lý nồi hấp tiệt trùng Autoclave, hệ thống tạo nước tinh khiết WFI đòi hỏi lưu trữ nhật ký theo chuẩn FDA 21 CFR Part 11.
- Ngành Cơ điện Tòa nhà & Năng lượng (BMS / HVAC): Điều khiển trạm Chiller giải nhiệt trung tâm, lò hơi công nghiệp, hệ thống quản trị vi khí hậu hầm lò.
- Ngành Gia công Nhựa & Cao su: Máy đùn màng đa lớp, máy ép định hình nhiệt, máy ép phun nhựa yêu cầu nhiều vòng lặp điều khiển nhiệt PID Autotune chính xác.

• Hãng sản xuất: Unitronics (Unitronics Ltd.)
• Xuất xứ: 100% Israel (Made in Israel)
• Dòng sản phẩm: Bộ vi xử lý UniStream® Modular CPU (CPU-for-Panel)
• Mã hiệu model: USC-P-B10
• Phương thức lắp đặt:
  - Gắn trực tiếp lên lưng tấm nền hiển thị HMI UniStream Panel (USP-070-B10, USP-104-B10, USP-156-B10)
  - Hoặc gá thanh ray DIN 35 mm khi sử dụng kèm cáp kéo dài Panel-to-CPU (UGP-P-xxx)
• Khả năng cấp nguồn cho màn hình: Tự động cấp nguồn và truyền tín hiệu hiển thị cho tấm nền HMI USP gắn kèm
• KHẢ NĂNG XỬ LÝ & BỘ NHỚ LƯU TRỮ:
  - Tốc độ xử lý lệnh logic: 0.13 µs trên các phép toán Bit cơ bản
  - Bộ nhớ ứng dụng (Application Memory): 30MB
  - Bộ nhớ biến dữ liệu (RAM Memory): 32MB
  - Bộ nhớ lưu trữ đồ họa & đa phương tiện: Phụ thuộc vào cấu hình thẻ MicroSD / USB
  - Hỗ trợ hàm ngôn ngữ C tùy biến (C-functions): Có
  - Vòng lặp điều khiển PID: Không giới hạn số lượng vòng lặp PID độc lập (tự chỉnh định Autotune)
• CỔNG TRUYỀN THÔNG TÍCH HỢP:
  - 2 cổng Ethernet 10/100 Mbps (Chuẩn RJ45, tích hợp switch mạng bên trong, hỗ trợ cấu hình đa IP)
  - 1 cổng USB 2.0 Host (Chuẩn Type-A, tốc độ 480 Mbps, cắm USB Flash Drive, chuột, máy quét mã vạch)
  - 1 cổng USB 2.0 Device (Chuẩn Mini-B, phục vụ nạp chương trình và chẩn đoán tốc độ cao)
  - 1 khe cắm thẻ nhớ MicroSD (Hỗ trợ thẻ MicroSD/MicroSDHC dung lượng lên đến 32GB)
• CÁC GIAO THỨC TRUYỀN THÔNG HỖ TRỢ:
  - IIoT: MQTT (Client), REST API, SQL Client (MS SQL, MySQL)
  - Công nghiệp: Modbus TCP (Master/Slave), EtherNet/IP (I/O Scanner/Adapter)
  - Mạng Internet & Điều khiển: Web Server (HTML5), VNC Server, SMTP Client (gửi Email cảnh báo), FTP Client/Server, SNMP
• KHẢ NĂNG MỞ RỘNG TRUYỀN THÔNG & I/O:
  - Module truyền thông Uni-COM™: Gắn trực tiếp tối đa 4 module bên hông CPU (cổng RS232/RS485, CANbus)
  - Module tín hiệu Uni-I/O™: Gắn trực tiếp tối đa 16 module Uni-I/O™ nối tiếp trên cùng bus
  - Mở rộng phân tán qua cáp: Mở rộng hàng nghìn kênh I/O qua các bộ kit mở rộng cục bộ hoặc Remote I/O Ethernet
• NGUỒN CẤP NĂNG LƯỢNG HOẠT ĐỘNG:
  - Điện áp nguồn cấp đầu vào: 12 VDC hoặc 24 VDC (Dải điện áp cho phép 10.2 đến 28.8 VDC)
  - Công suất tiêu thụ danh định của riêng CPU: Xấp xỉ 4.5 W @ 24 VDC (chưa bao gồm công suất cấp cho màn hình HMI và module I/O)
  - Pin nuôi dữ liệu RTC: Tích hợp pin Lithium 3V CR2450 (duy trì đồng hồ thời gian thực và dữ liệu lưu trữ tạm)
• KẾT CẤU CƠ KHÍ & MÔI TRƯỜNG:
  - Vật liệu thân vỏ: Nhựa kỹ thuật công nghiệp chống cháy cao cấp Polyamide
  - Cấp bảo vệ chống xâm nhập: IP20 theo chuẩn IEC 60529
  - Kích thước khối CPU (Rộng x Cao x Sâu): Xấp xỉ 55 x 155 x 135 mm (2.16” x 6.10” x 5.31”)
  - Khối lượng tịnh: Xấp xỉ 370 g (0.81 lbs)
  - Dải nhiệt độ môi trường làm việc: -20°C đến +55°C (-4°F đến +131°F)
  - Dải nhiệt độ bảo quản: -30°C đến +70°C (-22°F đến +158°F)
  - Độ ẩm môi trường hoạt động: 5% đến 95% RH (không ngưng tụ sương)
  - Khả năng chống sốc và rung: Đáp ứng chuẩn IEC 60068-2-6 và IEC 60068-2-27
• Môi trường phần mềm lập trình: UniLogic™ (Bản quyền miễn phí trọn đời của Unitronics)
• Tiêu chuẩn chứng nhận quốc tế: Đạt chuẩn CE, cULus Listed, RoHS, ISO 9001.
